当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3447
LTC3447技术文档下载：
LTC3447技术文档产品手册下载
LTC3447 - 典型应用图例：

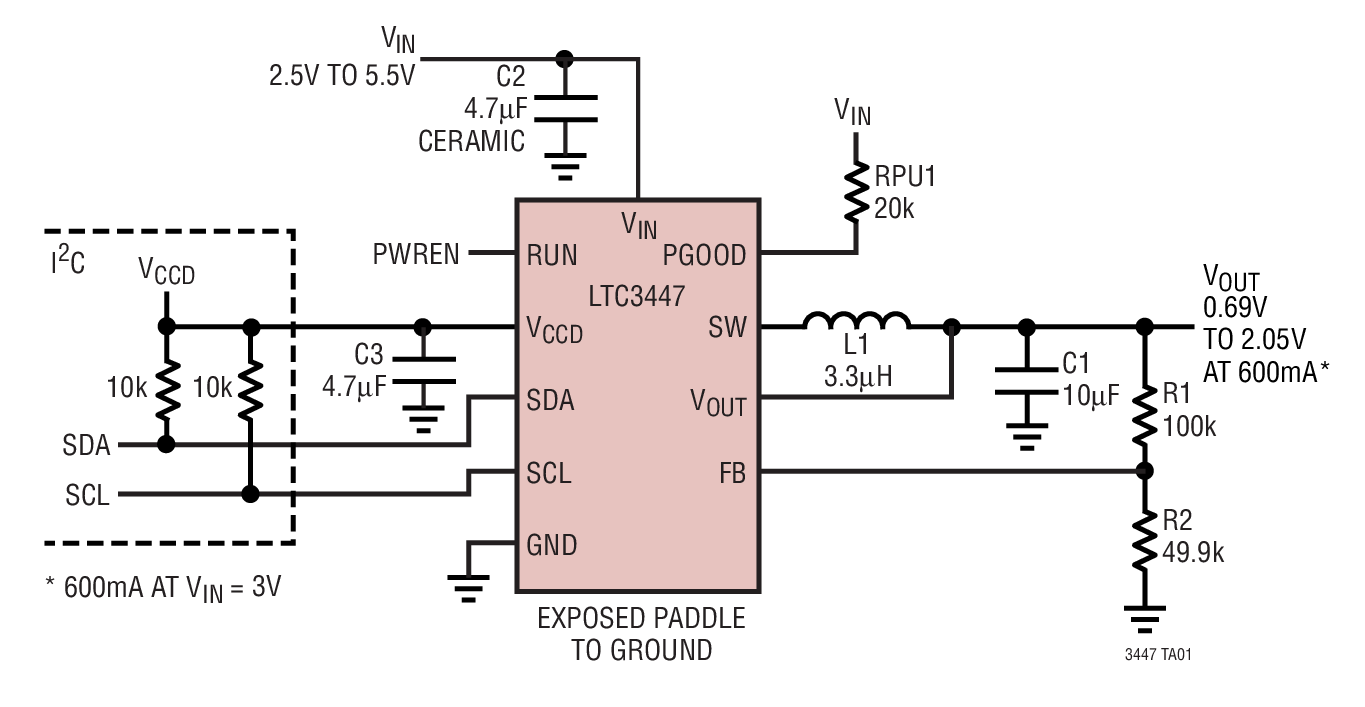

LTC3447典型应用图例一

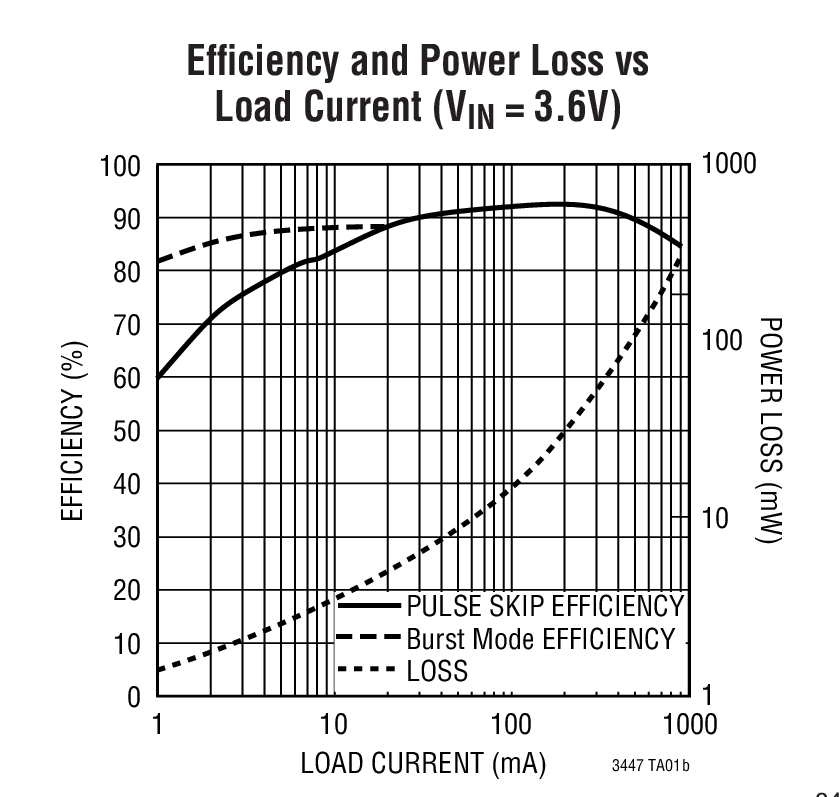

LTC3447典型应用图例二
LTC3447 - 封装图解：

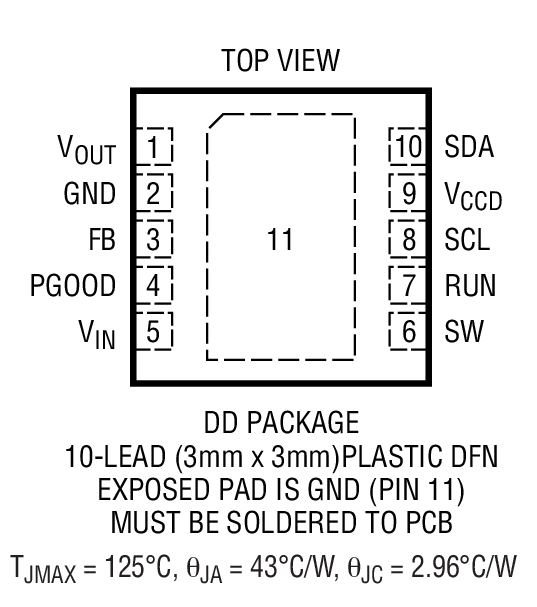

LTC3447封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3447介绍

LTC3447 - LTC3447是采用3mm x 3mm DFN 的 I2C 控制型降压稳压器

LTC3447是LINEAR凌力尔特公司的一款微功率降压产品，LTC3447是LTC3447是采用3mm x 3mm DFN 的 I2C 控制型降压稳压器，本站介绍了LTC3447的封装应用图解、特点和优点、功能等，并给出了与LTC3447相关的LINEAR元器件型号供参考。

LTC3447 - LTC3447是采用3mm x 3mm DFN 的 I2C 控制型降压稳压器 - 微功率降压 - 电源管理 - 凌力尔特

LTC3447 - 采用3mm x 3mm DFN 的 I2C 控制型降压稳压器

LTC3447 - 采用3mm x 3mm DFN 的 I2C 控制型降压稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3447 是一款高效单片式同步电流模式降压型稳压器。借助一个 I2C 接口，即可采用一个内部 6 位 DAC 来把输出电压设定在 0.69V 至 2.05V 之间。

该降压型稳压器具有可选的外部反馈电阻器，这些电阻器可被用来设定初始起动电压。用于该启动选项的反馈电压基准为 0.6V。一旦通过 I2C 对电压 DAC 进行更新，则该降压型稳压器将从外部反馈电阻器切换至内部反馈电阻器。当未采用外部电阻器时，缺省启动电压为 1.38V。

开关频率在内部设定为 1MHz，因而允许采用小型表面贴装电感器和电容器。

在突发模式 (Burst Mode) 操作中，电源电流仅为 33μA，而在停机模式中则降至 1μA 以下。2.5V 至 5.5V 的输入电压范围使 LTC3447 成为单节锂离子电池供电型应用的理想选择。100% 的占空比能力实现了低压降操作，从而延长了便携式系统中的电池使用寿命。自动突发模式操作提升了轻负载条件下的效率水平，因而使电池寿命得到了进一步的延长。

内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。

?

特点
  • 具有 21.6mV 分辨率的 I2C 可编程输出
  • 过热保护
  • 高效率：高达 93%
  • 非常低的静态电流：仅 33μA
  • 600mA 输出电流 (VIN = 3V)
  • 2.5V 至 5.5V 输入电压范围
  • 1MHz 恒定工作频率
  • 无需肖特基二极管
  • 低压降操作：100% 占空比
  • 采用陶瓷电容器时保持稳定
  • 停机模式吸收 <1μA 的电源电流
  • ±2% 输出电压准确度
  • 标准 (100kHz) 或快速模式 (400kHz) I2C
  • 6 位电压 DAC (0.69V 至 2.05V)
  • 突发模式操作可关闭
  • 使能电源良好消隐
  • 可选的外部启动电阻器
  • 软起动
  • 10 引脚、3mm x 3mm DFN 封装
    • 应用
  • 分布式电源
  • 笔记本计算机
  • PDA 及其它手持式设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3447EDD 3x3 DFN-10 E $2.79 $1.95
    LTC3447EDD#PBF 3x3 DFN-10 E $2.79 $1.95
    LTC3447EDD#TR 3x3 DFN-10 E $2.05
    LTC3447EDD#TRPBF 3x3 DFN-10 E $2.05
