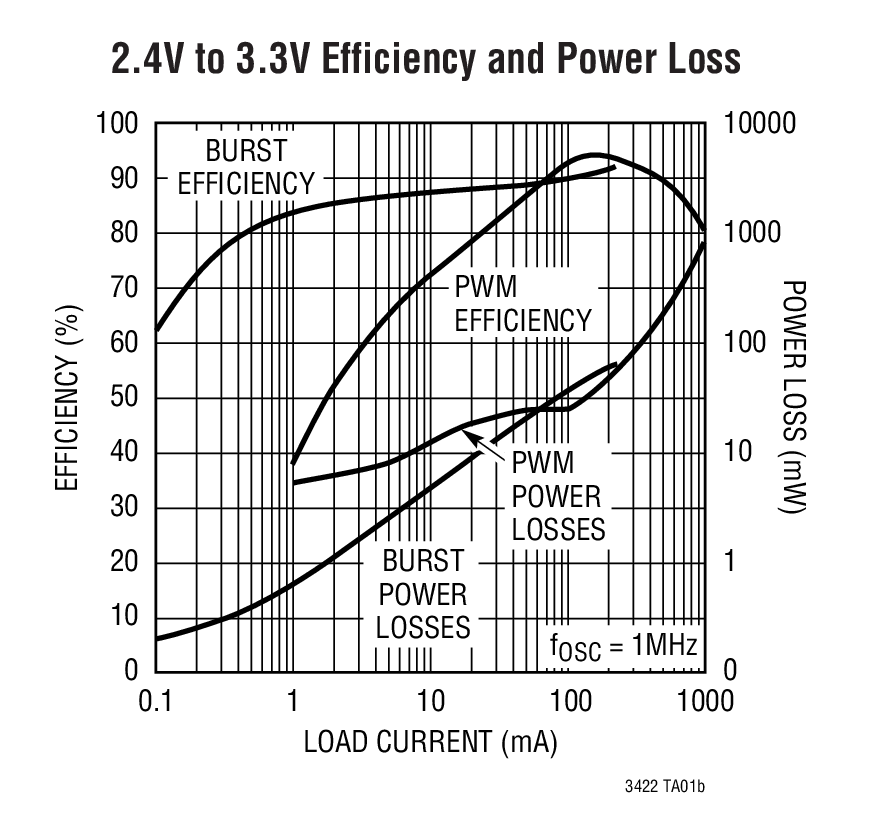

LTC3422 - 典型应用图例：

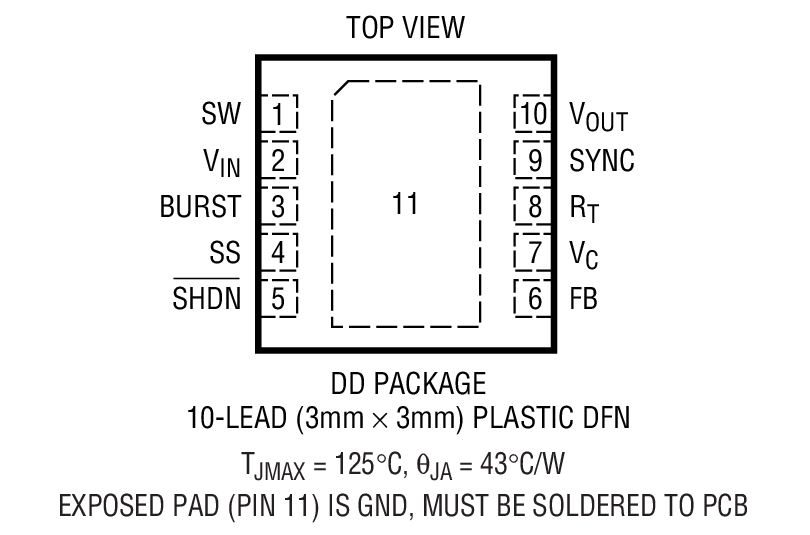

LTC3422 - 封装图解：
LINEAR凌力尔特芯片：
- DC094A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT3008ETS8-1.8#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LT8672IDDB#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LTC3637HMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC4380CDD-1#TRPBF - 电路保护 > 浪涌抑制 IC
- LTC1264-7CSW#TRPBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- DC2335A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- DC296A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- DC843A - 开发板，套件，编程器 > 评估板 > LED 驱动器评估板
- LT8610ABEMSE-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3060MPTS8-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC2057HMS#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC2469A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC3619BIDD#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2449CUHF#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LTC2257IUJ-14#TRPBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT3007ETS8-3.3#TRMPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC3112HFE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT3581EDE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1261CS#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
LTC3422 - LTC3422是具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器
LTC3422是LINEAR凌力尔特公司的一款微功率升压产品，LTC3422是LTC3422是具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器，本站介绍了LTC3422的封装应用图解、特点和优点、功能等，并给出了与LTC3422相关的LINEAR元器件型号供参考。
LTC3422 - LTC3422是具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器 - 微功率升压 - 电源管理 - 凌力尔特
LTC3422 - 具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器
LTC3422 - 具有输出断接功能的 1.5A、3MHz 同步升压型 DC/DC 转换器 - Linear Technology（凌力尔特）
功能描述
LTC3422 是一款高效、电流模式、固定频率、升压型 DC/DC 转换器，具有真正的输出断接和涌入电流限制功能。该器件保证能够利用一个 1V 输入电压实现启动。这款器件包括一个 0.20Ω N 沟道 MOSFET 开关和一个 0.24Ω P 沟道 MOSFET 同步整流器。输出电压、开关频率、软起动时间、突发模式门限和环路补偿均可简单地采用纤巧型外部无源组件来设置。
在突发模式操作期间，静态电流仅为 25μA，从而最大限度地延长了便携式应用中的电池使用寿命。振荡器频率可被设置为高达 3MHz，并能够与一个加在 SYNC 引脚上的外部时钟相同步。
其它功能包括1μA 的停机电流、短路保护、抗振铃控制、热停机和电流限制。LTC3422 采用 (3mm x 3mm x 0.75mm) 10 引脚 DFN 封装。特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC3422EDD | 3x3 DFN-10 | E | $4.21 | $2.95 |
| LTC3422EDD#PBF | 3x3 DFN-10 | E | $4.21 | $2.95 |
| LTC3422EDD#TR | 3x3 DFN-10 | E | $3.05 | |
| LTC3422EDD#TRPBF | 3x3 DFN-10 | E | $3.05 |
