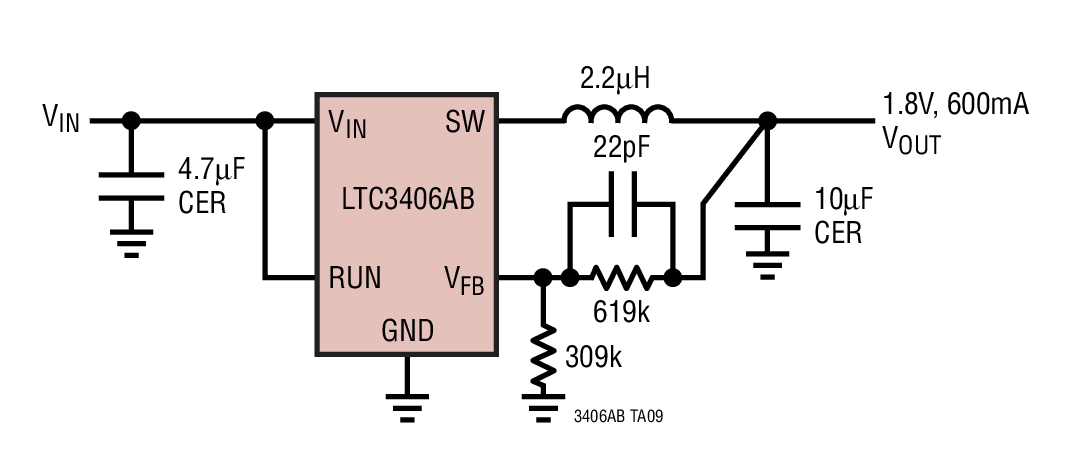

LTC3406AB是LINEAR凌力尔特公司的一款内部开关电源降压产品，LTC3406AB是LTC3406AB 是采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器，本站介绍了LTC3406AB的封装应用图解、特点和优点、功能等，并给出了与LTC3406AB相关的LINEAR元器件型号供参考。

LTC3406AB - LTC3406AB 是采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器 - 内部开关电源降压 - 电源管理 - 凌力尔特

LTC3406AB - 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器

LTC3406AB - 采用 ThinSOT 封装的 1.5MHz、600mA 同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3406AB 是一款采用恒定频率、电流模式架构的高效率单片式同步降压型稳压器。无负载时的电源电流为 200μA，在停机状态下则降至 <1μA 。2.5V 至 5.5V 的输入电压范围使得 LTC3406AB 成为单节锂离子电池供电型应用的理想选择。100% 的占空比实现了低压差操作，并延长了便携式系统中的电池工作时间。对于那些对噪声敏感的应用，PWM 脉冲跳跃模式操作提供了非常低的输出纹波电压。至于那些需要执行突发模式 (Burst Mode) 操作的应用，请查阅 LTC3406A 的相关资料。

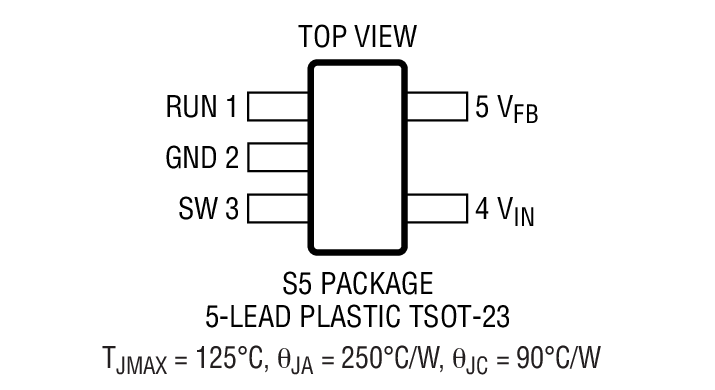

在内部将开关频率设定为 1.5MHz，因而允许采用小的表面贴装型电感器和电容器。内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3406AB 采用扁平 (高度仅 1mm) ThinSOT 封装。

特点

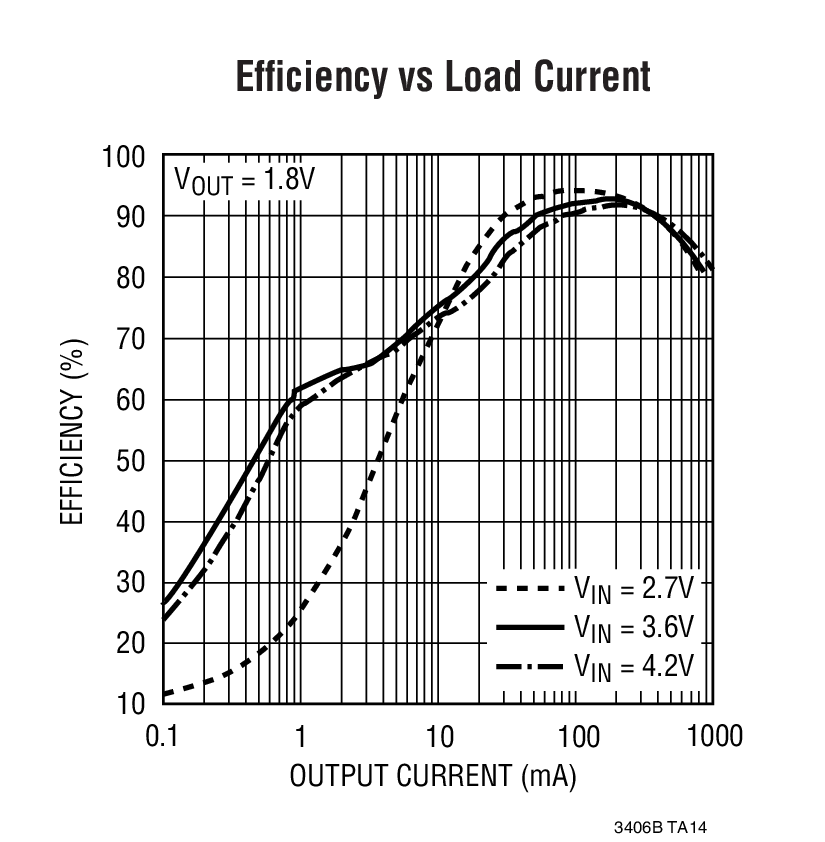

高效率：达 96%

输出电流为 600mA

输入电压范围为 2.5V 至 5.5V

1.5MHz 恒定频率操作

无需肖特基二极管

低压差操作：100% 占空比

低静态电流：200μA

±2% 0.6V 基准

停机模式中的电源电流消耗 <1μA

内部软起动电路限制了涌入电流

旨在实现卓越电压和负载瞬态响应的电流模式操作
