LTC3406AB-2技术文档下载:
LTC3406AB-2技术文档产品手册下载
LTC3406AB-2 - 典型应用图例:

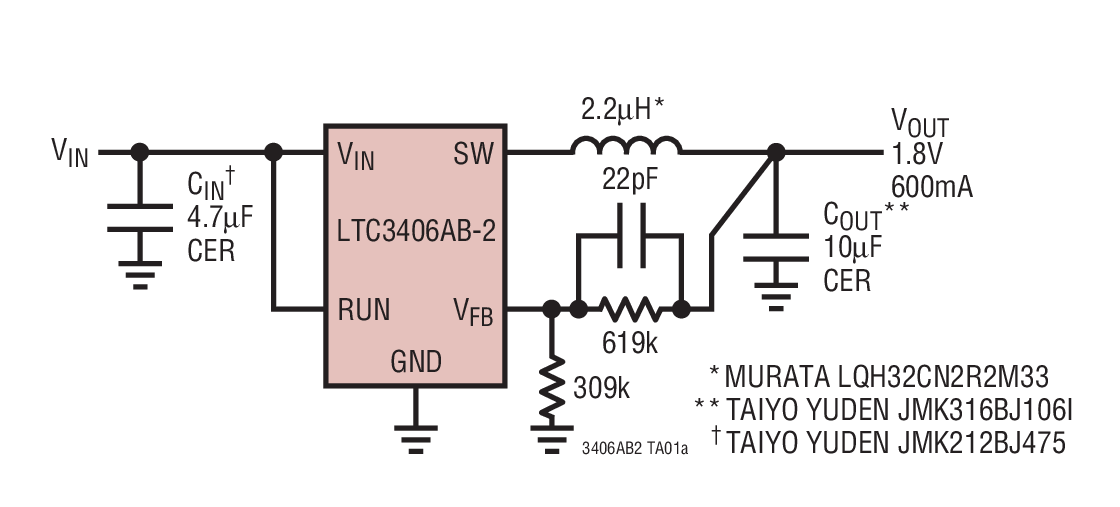

LTC3406AB-2典型应用图例一

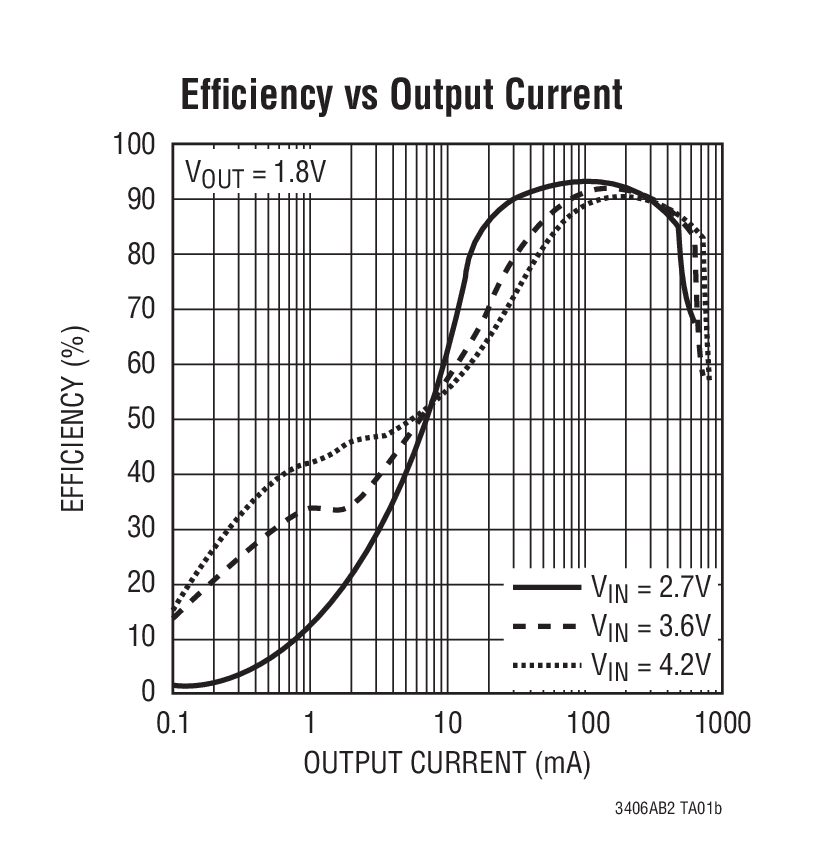

LTC3406AB-2典型应用图例二
LTC3406AB-2 - 封装图解:

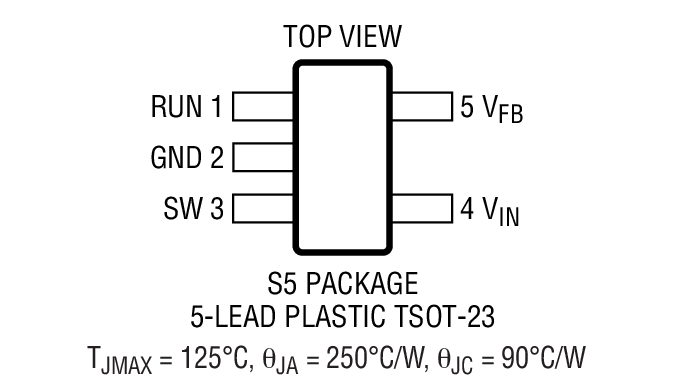

LTC3406AB-2封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3406AB-2介绍
LTC3406AB-2 - LTC3406AB-2是采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器

LTC3406AB-2是Linear公司的一款内部开关电源降压产品,LTC3406AB-2是采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器,本站介绍了LTC3406AB-2的封装应用图解、特点和优点、功能等,并给出了与LTC3406AB-2相关的凌力尔特元器件型号供参考。

LTC3406AB-2 - 采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器

LTC3406AB-2 - 采用 ThinSOT 封装的 2.25MHz、600mA 同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3406AB-2 是一款高效率单片式同步降压型稳压器,采用一种恒定频率、电流模式架构。无负载时的电源电流为 200μA,并在停机模式中降至 <1μA。2.5V 至 5.5V 的输入电压范围使得 LTC3406AB-2 成为单节锂离子电池供电型应用的理想选择。100% 占空比实现了低压差操作,从而延长了便携式系统中的电池使用寿命。对于那些对噪声敏感的应用,执行 PWM 脉冲跳跃模式操作可提供非常低的输出纹波电压。

开关频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器和电容器。内部同步开关提高了效率,并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压能够容易地对低输出电压提供支持。LTC3406AB-2 采用扁平 (高度仅 1mm) ThinSOT 封装。至于那些需要执行突发模式 (Burst Mode) 操作的应用,请查阅 LTC3406A 的相关资料。

特点
  • 高效率:高达 96%
  • 输出电流:600mA
  • 输入电压范围:2.5V 至 5.5V
  • 2.25MHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作:100% 占空比
  • ±2% 输出电压准确度
  • 低静态电流:200μA
  • 0.6V 基准可提供低输出电压
  • 停机模式吸收的电源电流 <1μA
  • 内部软起动电路可限制浪涌电流
  • 旨在实现卓越电压和负载瞬态响应的电流模式操作
  • 具过热保护功能
  • 扁平 (高度仅1mm) ThinSOT 封装
  • 应用
  • 蜂窝电话
  • 个人导航装置
  • 无线和 DSL 调制解调器
  • 数码相机
  • 媒体播放器
  • 便携式仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3406ABES5-2#TRMPBF SOT-23 E $2.61 $1.88
    LTC3406ABES5-2#TRPBF SOT-23 E $2.61 $1.83
