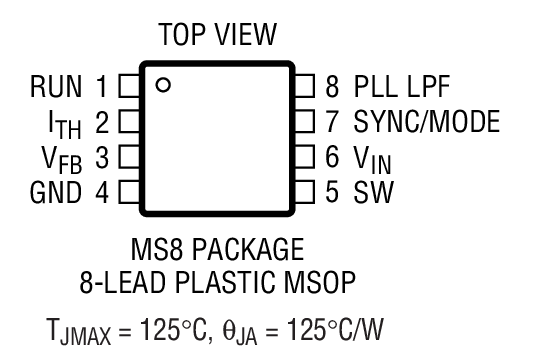

LTC3404 - 封装图解：
LTC3404封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3404介绍

LTC3404 - LTC3404是1.4MHz 高效单片同步降压型稳压器

LTC3404是LINEAR凌力尔特公司的一款微功率降压产品，LTC3404是LTC3404是1.4MHz 高效单片同步降压型稳压器，本站介绍了LTC3404的封装应用图解、特点和优点、功能等，并给出了与LTC3404相关的LINEAR元器件型号供参考。

LTC3404 - LTC3404是1.4MHz 高效单片同步降压型稳压器 - 微功率降压 - 航天和严酷环境 - 凌力尔特

LTC3404 - 1.4MHz 高效单片同步降压型稳压器

LTC3404 - 1.4MHz 高效单片同步降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3404 是一种采用恒定频率、电流模式架构的高效单片同步降压稳压器。工作时供电电流仅为 10mA，停机时则下降至 < 1μA。2.65V 至 6V 的输入电压范围使得 LTC3404 非常适合单节锂离子电池供电的应用。100% 占空比提供了低压降工作，延长了便携系统中的电池寿命。

开关频率内部设置为 1.4MHz，允许采用小型表面贴装电感器和电容器。对于噪声敏感的应用， LTC3404 可以外部同步到 1MHz 至 1.7MHz。在同步过程中或当 SYNC/MODE 引脚下拉到低电平时，突发模式会被禁止，从而避免与音频电路干扰的低频纹波。

内部同步开关提高了效率并消除了对外接肖特基二极管的需求。采用 0.8V 反馈基准电压很容易支持低输出电压。LTC3404 采用一种节省空间的 8 引线 MSOP 封装。

?对于较高输入电压 (11V 最大绝对值) 应用，请参考 LTC1877 的数据手册。

特点
  • 高效率：高达 95%
  • 非常低的静态电流：工作期间仅为 10μA
  • VIN = 3.3V 时输出电流为 600mA
  • 2.65V 至 6V 输入电压范围
  • 1.4MHz 恒定频率工作
  • 可同步范围由 1MHz 至 1.7MHz
  • 可选的突发模式 (Burst Mode?) 工作或脉冲跳跃模式
  • 无需肖特基二极管
  • 低压降工作：100% 占空比
  • 0.8V 基准电压允许低电压输出
  • 停机模式吸取 < 1μA 的供电电流
  • ±2% 输出电压精度
  • 电流模式控制可获得极佳电压和负载瞬态响应
  • 过流和过温保护
  • 采用 8 引线 MSOP 封装
    • 应用
  • 蜂窝电话
  • 无线和 DSL 调制解调器
  • 个人信息装置
  • 便携仪器
  • 分布式电源系统
  • 电池供电设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3404EMS8 MS-8 E $3.19 $2.70
    LTC3404EMS8#PBF MS-8 E $3.19 $2.70
    LTC3404EMS8#TR MS-8 E $2.76
    LTC3404EMS8#TRPBF MS-8 E $2.76
    LTC3404IMS8 MS-8 I $4.43 $3.10
    LTC3404IMS8#PBF MS-8 I $4.43 $3.10
    LTC3404IMS8#TR MS-8 I $3.21
    LTC3404IMS8#TRPBF MS-8 I $3.21
    LTC3404MPMS8 MS-8 MP $6.99 $4.89
    LTC3404MPMS8#PBF MS-8 MP $6.99 $4.89
    LTC3404MPMS8#TR MS-8 MP $4.95
