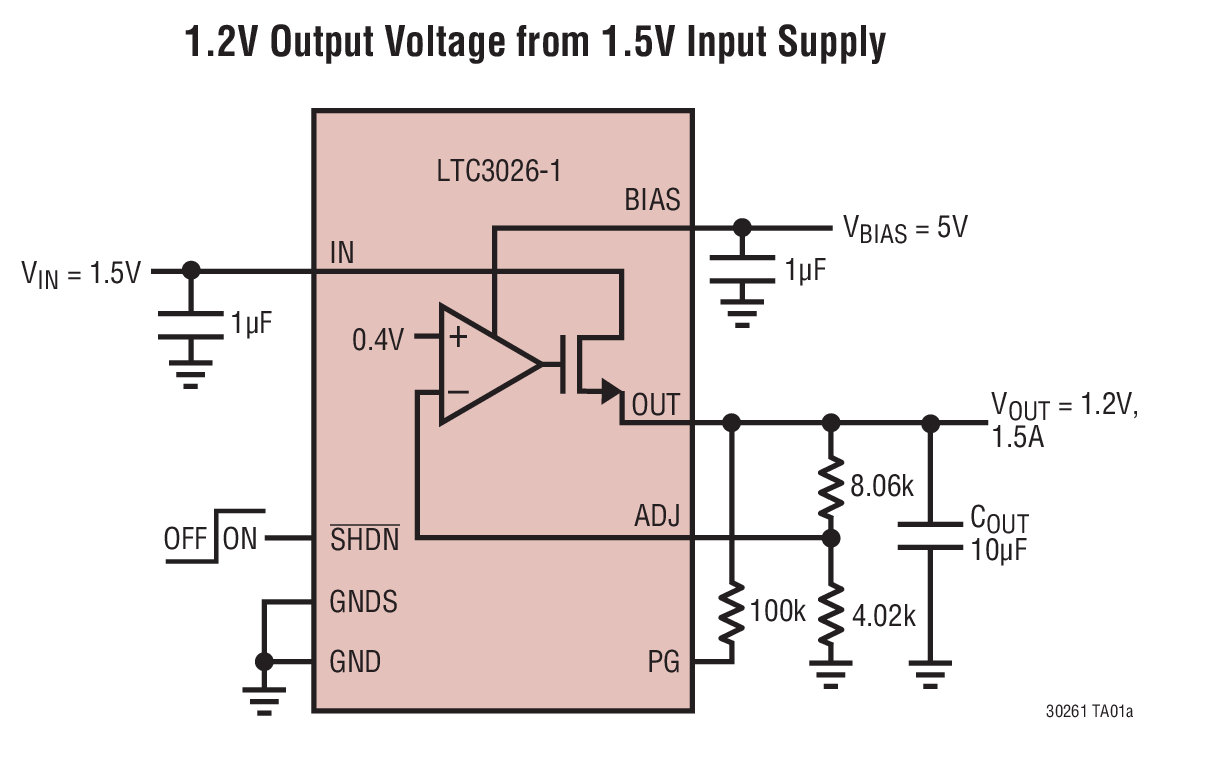

LTC3026-1典型应用图例一

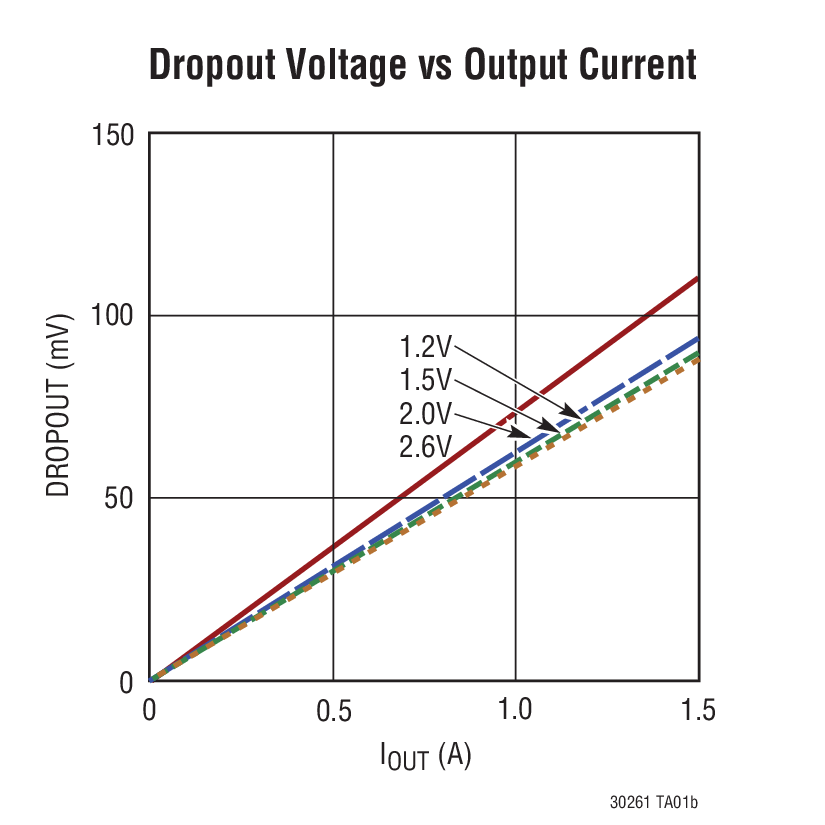

LTC3026-1典型应用图例二
LTC3026-1 - 封装图解：

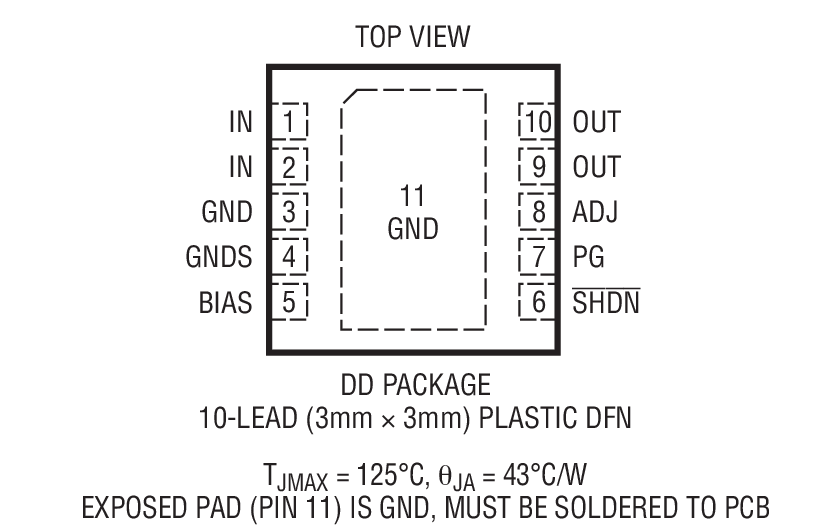

LTC3026-1封装图解一

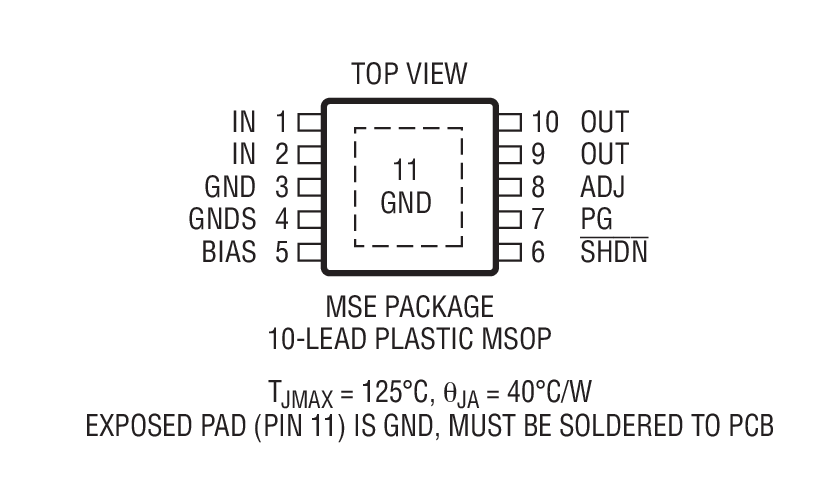

LTC3026-1封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3026-1介绍

LTC3026-1 - LTC3026-1是1.5A 低输入电压 VLDO 线性稳压器

LTC3026-1是LINEAR凌力尔特公司的一款正稳压器产品，LTC3026-1是LTC3026-1是1.5A 低输入电压 VLDO 线性稳压器，本站介绍了LTC3026-1的封装应用图解、特点和优点、功能等，并给出了与LTC3026-1相关的LINEAR元器件型号供参考。

LTC3026-1 - LTC3026-1是1.5A 低输入电压 VLDO 线性稳压器 - 正稳压器 - 电源管理 - 凌力尔特

LTC3026-1 - 1.5A 低输入电压 VLDO 线性稳压器

LTC3026-1 - 1.5A 低输入电压 VLDO 线性稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3026-1 是一款非常低压差 (VLDOTM) 线性稳压器，可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流，典型压差电压仅为 100mV。输出电流直接来自输入电源，旨在实现效率的最大化。

LTC3026-1 与 LTC3206 基本相同，只是前者在内部停用升压转换器。由于升压转换器被停用，因此 LTC3026 的 SW 引脚被一个接地引脚所替代，而 BST 引脚则被一个需要采用外部 5V 电源进行运作的 BIAS 引脚取代。

LTC3026-1 稳压器可在采用 10μF 或更大的陶瓷输出电容器时保持稳定。该器件具有一个 0.4V 的低基准电压，用于通过两个外部电阻器来设置输出电压。另外，这款器件还具有内部电流限制、过热停机和反向输出电流保护功能。LTC3026-1 采用小外形 10 引脚 MSOP 封装或扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。

特点
  • 输入电压范围：1.14V 至 5.5V
  • 低压差电压：在 IOUT = 1.5A 时为 100mV
  • 可调输出范围：0.4V 至 2.6V
  • 输出电流：高达 1.5A
  • 卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
  • 停机模式将负载从 VIN 和 VBST 断接
  • 低工作电流： IIN = 95μA (在 VIN = 1.5V) IBIAS = 175μA (在 VBIAS = 5V)
  • 低停机电流： IIN < 1μA (典型值)，IBST = 0.1μA (典型值)
  • 在采用 10μF 或更大的陶瓷电容器时可实现稳定
  • 短路、反向电流保护
  • 过热保护
  • 采用 10 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
    • 应用
  • 高效率线性稳压器
  • 用于开关电源的后置稳压器
  • 微处理器电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3026EDD-1#PBF 3x3 DFN-10 E $3.14 $2.20
    LTC3026EDD-1#TRPBF 3x3 DFN-10 E $2.26
    LTC3026EMSE-1#PBF MS-10E E $3.14 $2.20
    LTC3026EMSE-1#TRPBF MS-10E E $2.26
    LTC3026IDD-1#PBF 3x3 DFN-10 I $3.46 $2.42
    LTC3026IDD-1#TRPBF 3x3 DFN-10 I $2.48
    LTC3026IMSE-1#PBF MS-10E I $3.46 $2.42
    LTC3026IMSE-1#TRPBF MS-10E I $2.48
