LTC2864-2技术文档下载:
LTC2864-2技术文档产品手册下载
LTC2864-2 - 典型应用图例:

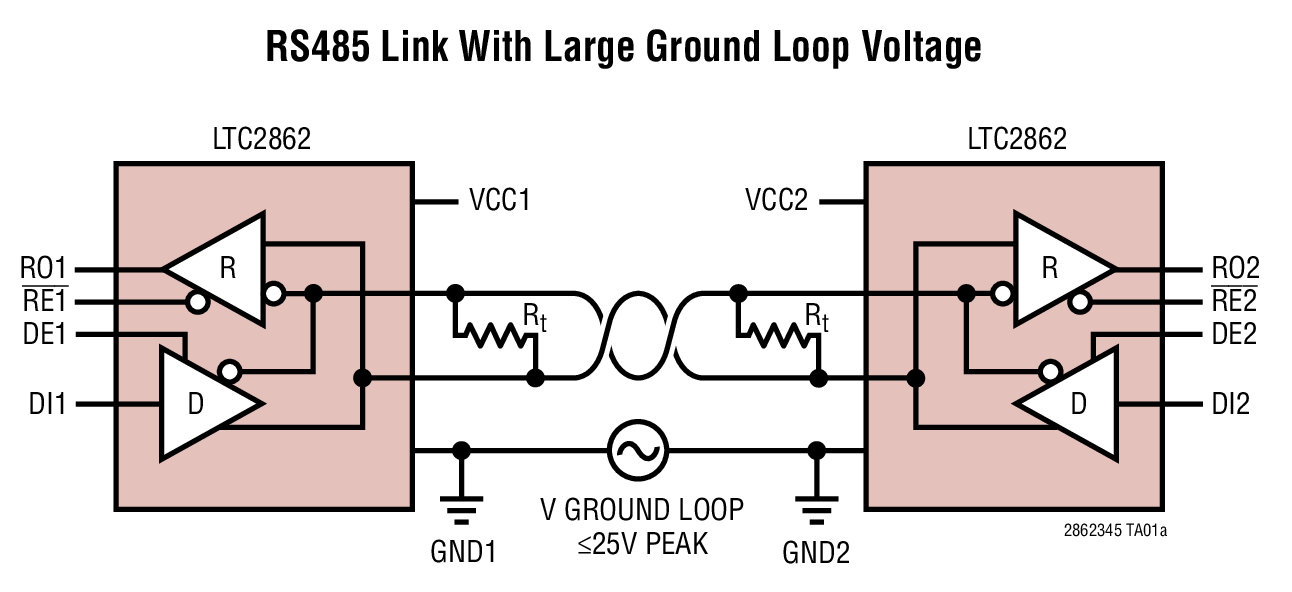

LTC2864-2典型应用图例一

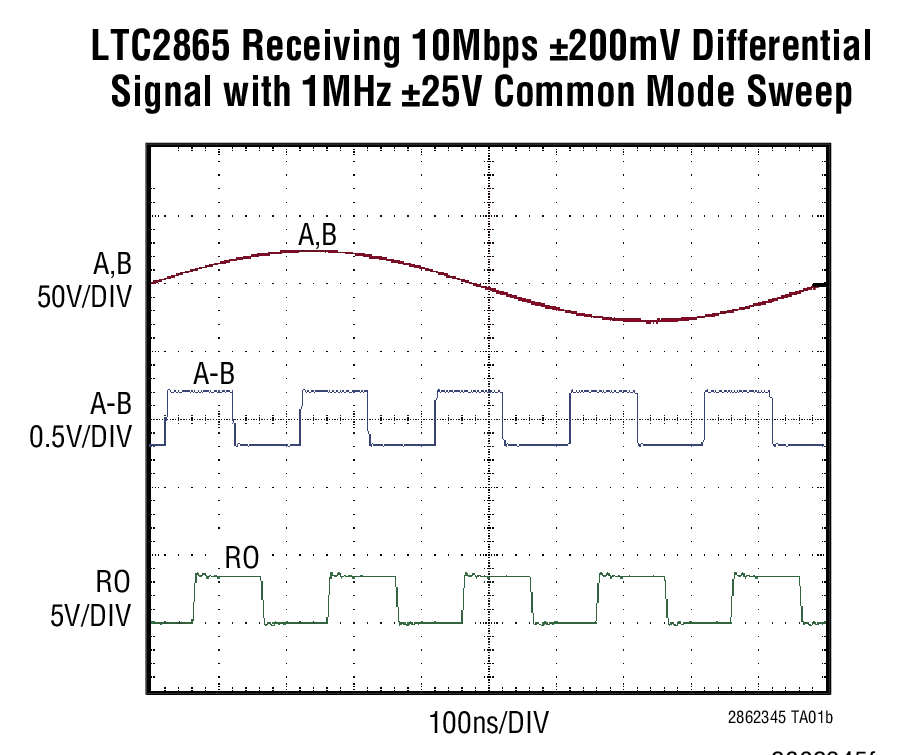

LTC2864-2典型应用图例二
LTC2864-2 - 封装图解:

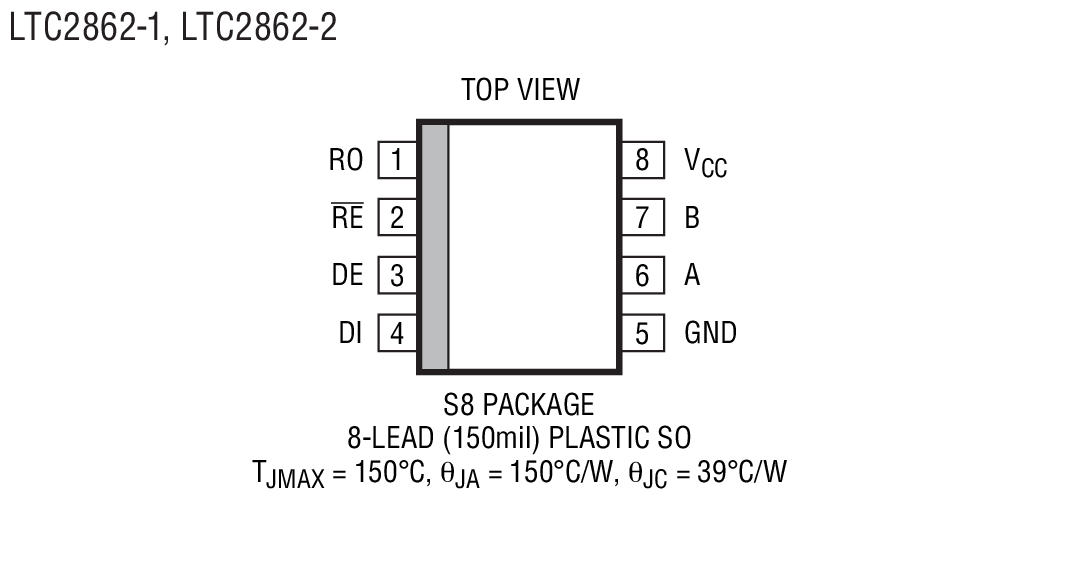

LTC2864-2封装图解一

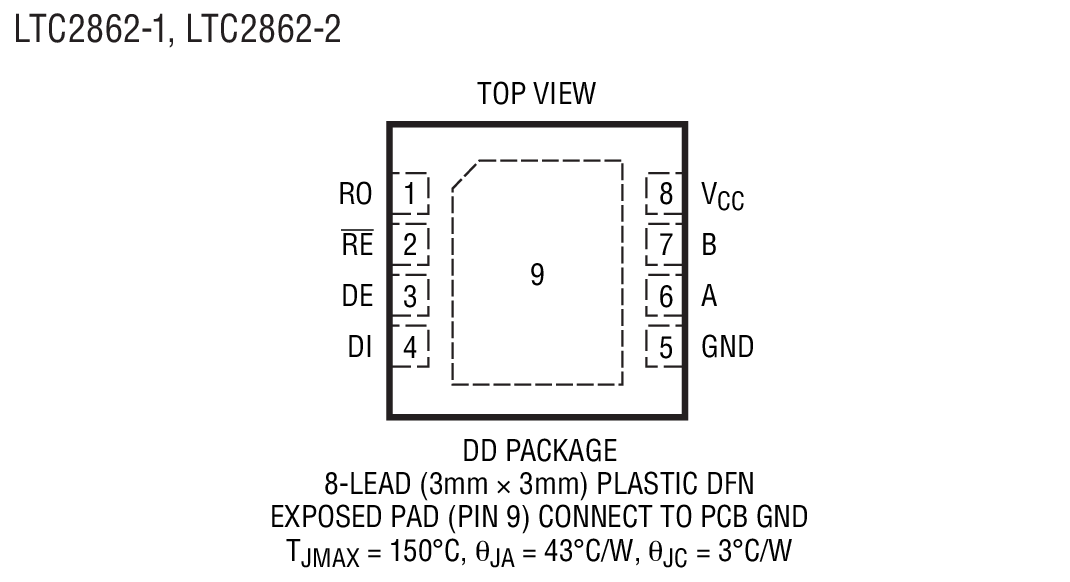

LTC2864-2封装图解二

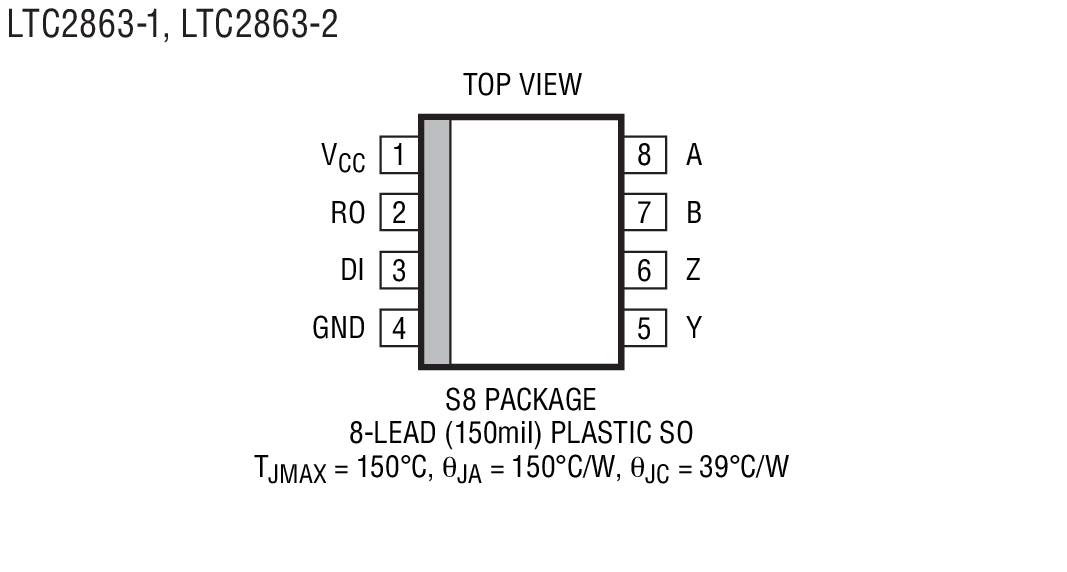

LTC2864-2封装图解三

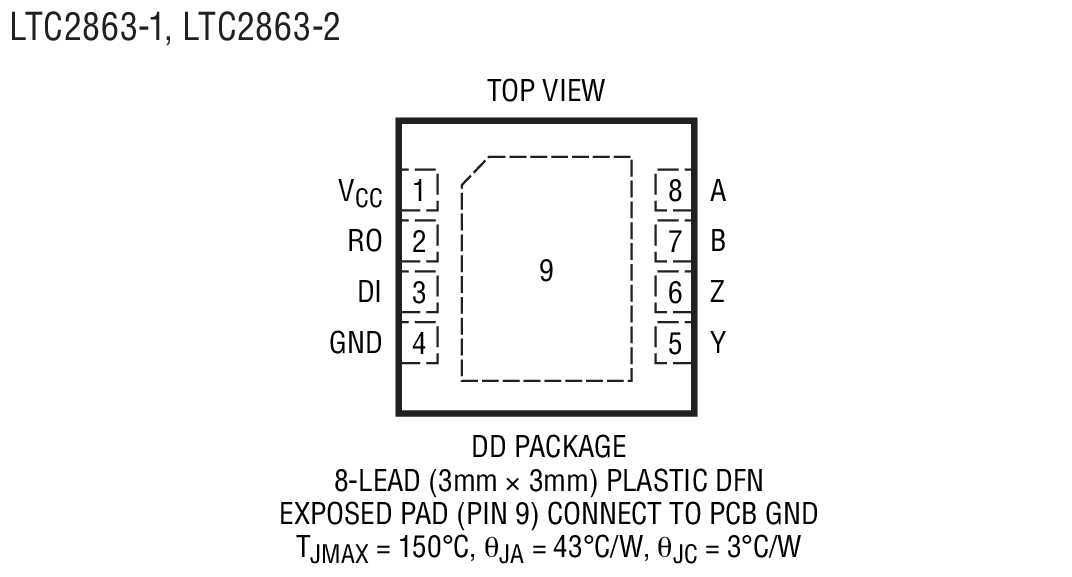

LTC2864-2封装图解四

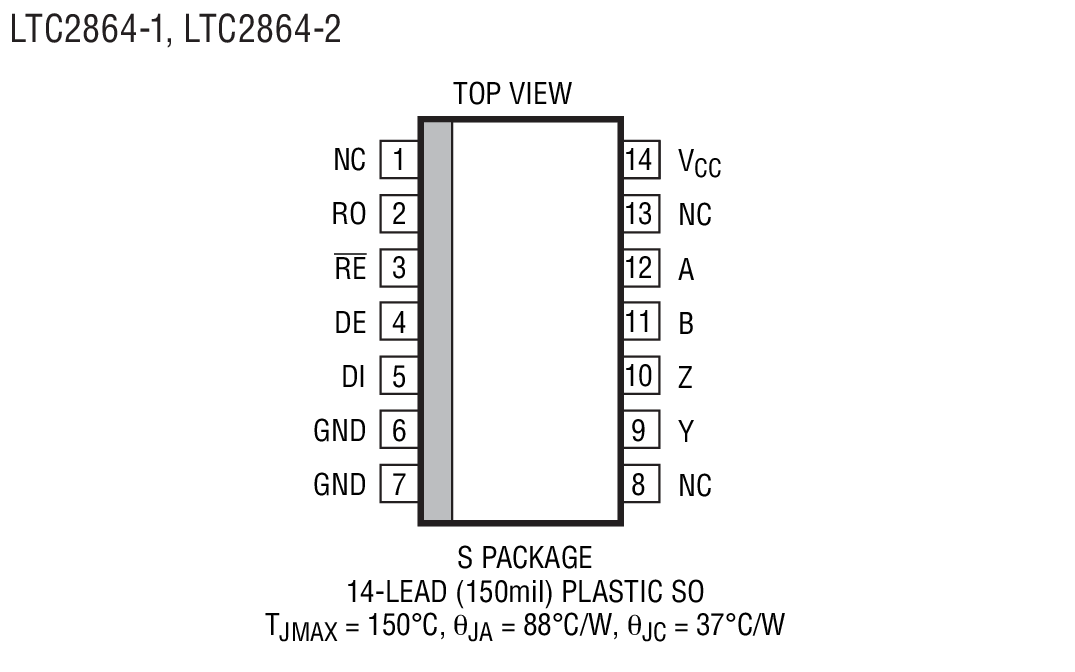

LTC2864-2封装图解五

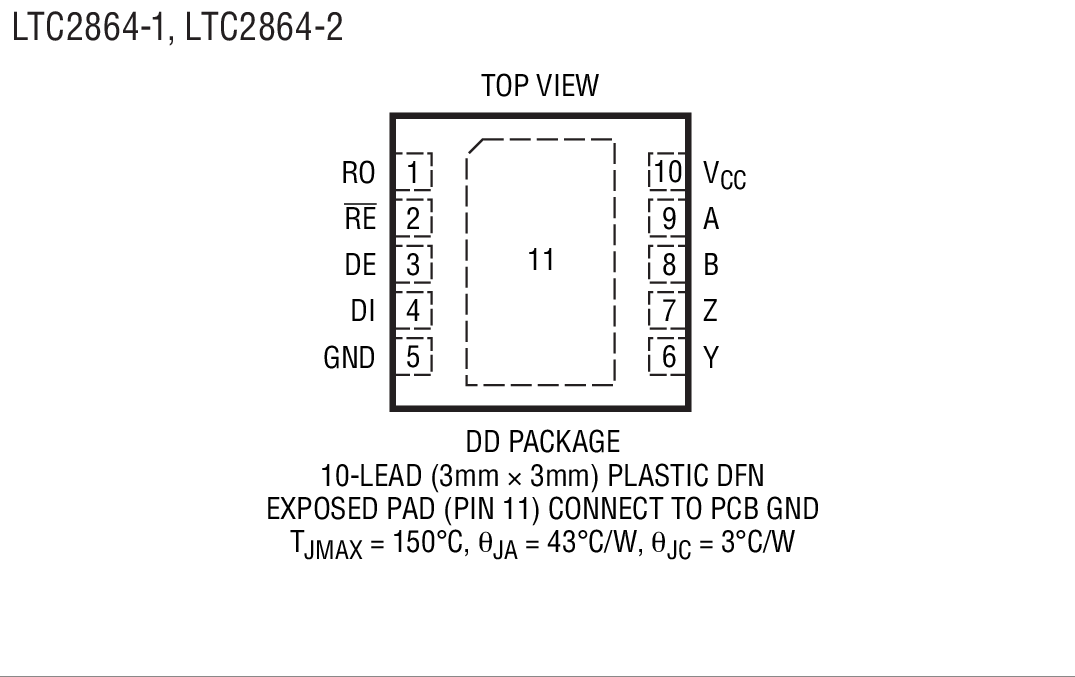

LTC2864-2封装图解六
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2864-2介绍
LTC2864-2 - LTC2864-2是具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

LTC2864-2是Linear公司的一款RS485 / RS422 收发器产品,LTC2864-2是具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器,本站介绍了LTC2864-2的封装应用图解、特点和优点、功能等,并给出了与LTC2864-2相关的凌力尔特元器件型号供参考。

LTC2864-2 - 具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

LTC2864 - 具 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器 - Linear Technology(凌力尔特)

功能描述

LTC2862 / LTC2863 / LTC2864 / LTC2865 是采用 3V 至 5.5V 工作电源的低功率、20Mbps 或 250kbps RS485 / RS422 收发器,在所有的操作模式 (包括断电) 中,这些器件均可在数据传输线路上提供 ±60V 的过压故障保护。在 LTC2865 的逻辑可选 250kbps 模式以及 LTC2862 ~ LTC2864 的 250kbps 版本中,可提供转换速率受限的低 EMI 数据传输。增强型 ESD 保护使这些器件能在收发器接口引脚上承受 ±15kV HBM,而不会发生器件锁断或损坏。

±25V 的扩展输入共模范围和全面的故障保险操作改善了电噪声环境下以及存在大的接地环路电压时的数据通信可靠性。

特点
  • 提供了至 ±60V 的过压线路故障保护
  • 3V 至 5.5V 电源电压
  • 20Mbps 或低 EMI 250kbps 数据速率
  • ±15kV ESD (在接口引脚),±8kV (在所有其他引脚)
  • 扩展共模范围:±25V
  • 保证故障保险接收器操作
  • 高输入阻抗支持 256 个节点
  • 1.65V 至 5.5V 逻辑电源引脚 (VL) 用于提供灵活的数字接口 (LTC2865)
  • 可提供MP 等级器件选项 (-55°C 至 125°C)
  • 完全平衡的差分接收器门限用于实现低占空比失真
  • 电流限制驱动器和热停机
  • 引脚与 LT1785 和 LT1791 兼容
  • 采用 DFN 封装和有引线封装
  • 应用
  • 监控与数据采集 (SCADA)
  • 工业控制和仪表网络
  • 汽车和交通运输电子
  • 楼宇自动化、安保系统和 HVAC
  • 医疗设备
  • 照明和声音系统控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2864CDD-1#PBF 3x3 DFN-10 C $3.64 $2.55
    LTC2864CDD-1#TRPBF 3x3 DFN-10 C $2.61
    LTC2864CDD-2#PBF 3x3 DFN-10 C $3.64 $2.55
    LTC2864CDD-2#TRPBF 3x3 DFN-10 C $2.61
    LTC2864CS-1#PBF SO-14 C $3.64 $2.55
    LTC2864CS-1#TRPBF SO-14 C $2.61
    LTC2864CS-2#PBF SO-14 C $3.64 $2.55
    LTC2864CS-2#TRPBF SO-14 C $2.61
    LTC2864HDD-1#PBF 3x3 DFN-10 H $4.82 $3.37
    LTC2864HDD-1#TRPBF 3x3 DFN-10 H $3.43
    LTC2864HDD-2#PBF 3x3 DFN-10 H $4.82 $3.37
    LTC2864HDD-2#TRPBF 3x3 DFN-10 H $3.43
    LTC2864HS-1#PBF SO-14 H $4.82 $3.37
    LTC2864HS-1#TRPBF SO-14 H $3.43
    LTC2864HS-2#PBF SO-14 H $4.82 $3.37
    LTC2864HS-2#TRPBF SO-14 H $3.43
    LTC2864IDD-1#PBF 3x3 DFN-10 I $4.19 $2.93
    LTC2864IDD-1#TRPBF 3x3 DFN-10 I $2.99
    LTC2864IDD-2#PBF 3x3 DFN-10 I $4.19 $2.93
    LTC2864IDD-2#TRPBF 3x3 DFN-10 I $2.99
    LTC2864IS-1#PBF SO-14 I $4.19 $2.93
    LTC2864IS-1#TRPBF SO-14 I $2.99
    LTC2864IS-2#PBF SO-14 I $4.19 $2.93
    LTC2864IS-2#TRPBF SO-14 I $2.99
    LTC2864MPS-1#PBF SO-14 MP $10.93 $7.65
    LTC2864MPS-1#TRPBF SO-14 MP $7.71
    LTC2864MPS-2#PBF SO-14 MP $10.93 $7.65
    LTC2864MPS-2#TRPBF SO-14 MP $7.71
