当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2606
LTC2606技术文档下载：
LTC2606技术文档产品手册下载
LTC2606 - 典型应用图例：
LTC2606典型应用图例一
LTC2606典型应用图例二
LTC2606 - 封装图解：

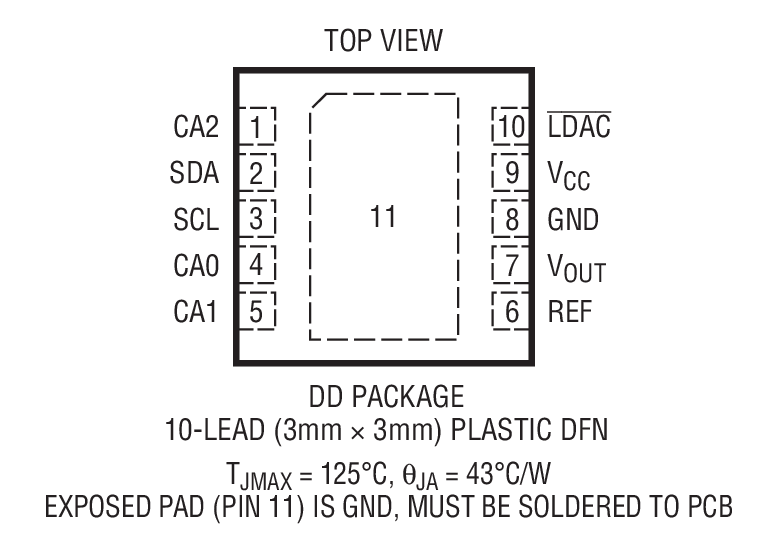

LTC2606封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2606介绍

LTC2606 - LTC2606是具 I2C 接口的 16 位轨至轨 DAC

LTC2606是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2606是LTC2606是具 I2C 接口的 16 位轨至轨 DAC，本站介绍了LTC2606的封装应用图解、特点和优点、功能等，并给出了与LTC2606相关的LINEAR元器件型号供参考。

LTC2606 - LTC2606是具 I2C 接口的 16 位轨至轨 DAC - 电压输出 DAC - 数据转换 - 凌力尔特

LTC2606 - 具 I2C 接口的 16 位轨至轨 DAC

LTC2606 - 具 I2C 接口的 16 位轨至轨 DAC - Linear Technology（凌力尔特）

功能描述

LTC2606/LTC2616/LTC2626 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个双线式 I2C 兼容型串行接口。LTC2606/ LTC2616/LTC2626 既可工作于标准模式 (100kHz 时钟频率)，也可工作于快速模式 (400kHz 时钟频率)。它们还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2606/LTC2616/LTC2626 采用了一个上电复位电路。在上电期间，电压输出升高不大于零标度以上 10mV；在上电之后，它们维持在零标度上，直到出现一个有效的写和更新操作为止。该上电复位电路把 LTC2606-1/LTC2616-1/LTC2626-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效的写和更新操作为止。

特点
  • 尺寸最小的引脚兼容型单通道 DAC： LTC2606：16 位 LTC2616：14 位 LTC2626：12 位
  • 在整个工作温度范围内保证 16 位单调特性
  • 27 个可选地址
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 的宽电源电压范围
  • 低功耗操作：270µA (在 3V)
  • 消耗电流可低至 1µA (最大值)
  • 高的轨至轨输出驱动电流 (±15mA，最小值)
  • 双缓冲数据锁存器
  • 异步 DAC 更新引脚
  • LTC2606/LTC2616/LTC2626：上电复位至零标度
  • LTC2606-1/LTC2616-1/LTC2626-1：上电复位至中间标度
  • 纤巧型 (3mm x 3mm) 10 引脚 DFN 封装
    • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2606CDD 3x3 DFN-10 C $3.76 $2.84
    LTC2606CDD-1 3x3 DFN-10 C $3.76 $2.84
    LTC2606CDD-1#PBF 3x3 DFN-10 C $3.76 $2.84
    LTC2606CDD-1#TR 3x3 DFN-10 C $2.90
    LTC2606CDD-1#TRPBF 3x3 DFN-10 C $2.90
    LTC2606CDD#PBF 3x3 DFN-10 C $3.76 $2.84
    LTC2606CDD#TR 3x3 DFN-10 C $2.90
    LTC2606CDD#TRPBF 3x3 DFN-10 C $2.90
    LTC2606IDD 3x3 DFN-10 I $4.20 $3.15
    LTC2606IDD-1 3x3 DFN-10 I $4.20 $3.15
    LTC2606IDD-1#PBF 3x3 DFN-10 I $4.20 $3.15
    LTC2606IDD-1#TR 3x3 DFN-10 I $3.21
    LTC2606IDD-1#TRPBF 3x3 DFN-10 I $3.21
    LTC2606IDD#PBF 3x3 DFN-10 I $4.20 $3.15
    LTC2606IDD#TR 3x3 DFN-10 I $3.21
    LTC2606IDD#TRPBF 3x3 DFN-10 I $3.21
