当前位置:Linear公司 > > 凌力尔特芯片 >> LTC2605
LTC2605技术文档下载:
LTC2605技术文档产品手册下载
LTC2605 - 典型应用图例:

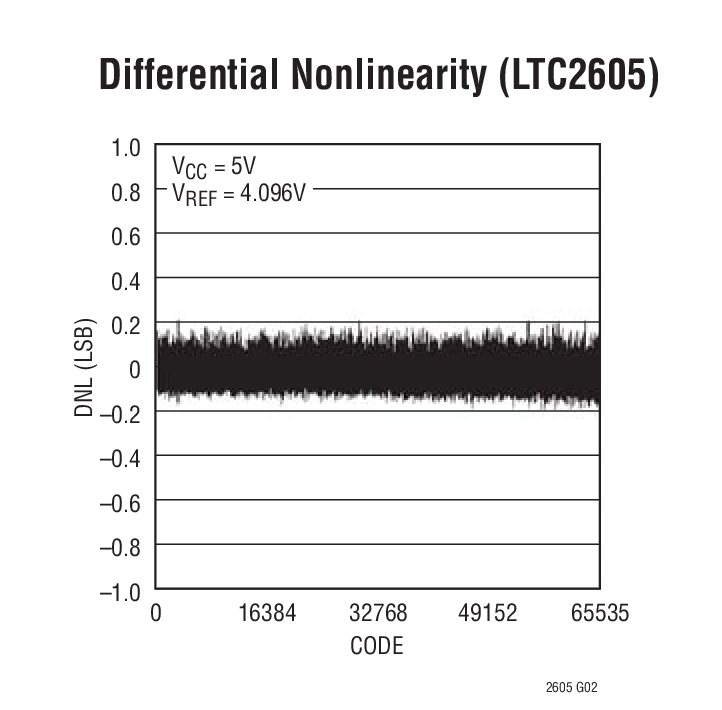

LTC2605典型应用图例一

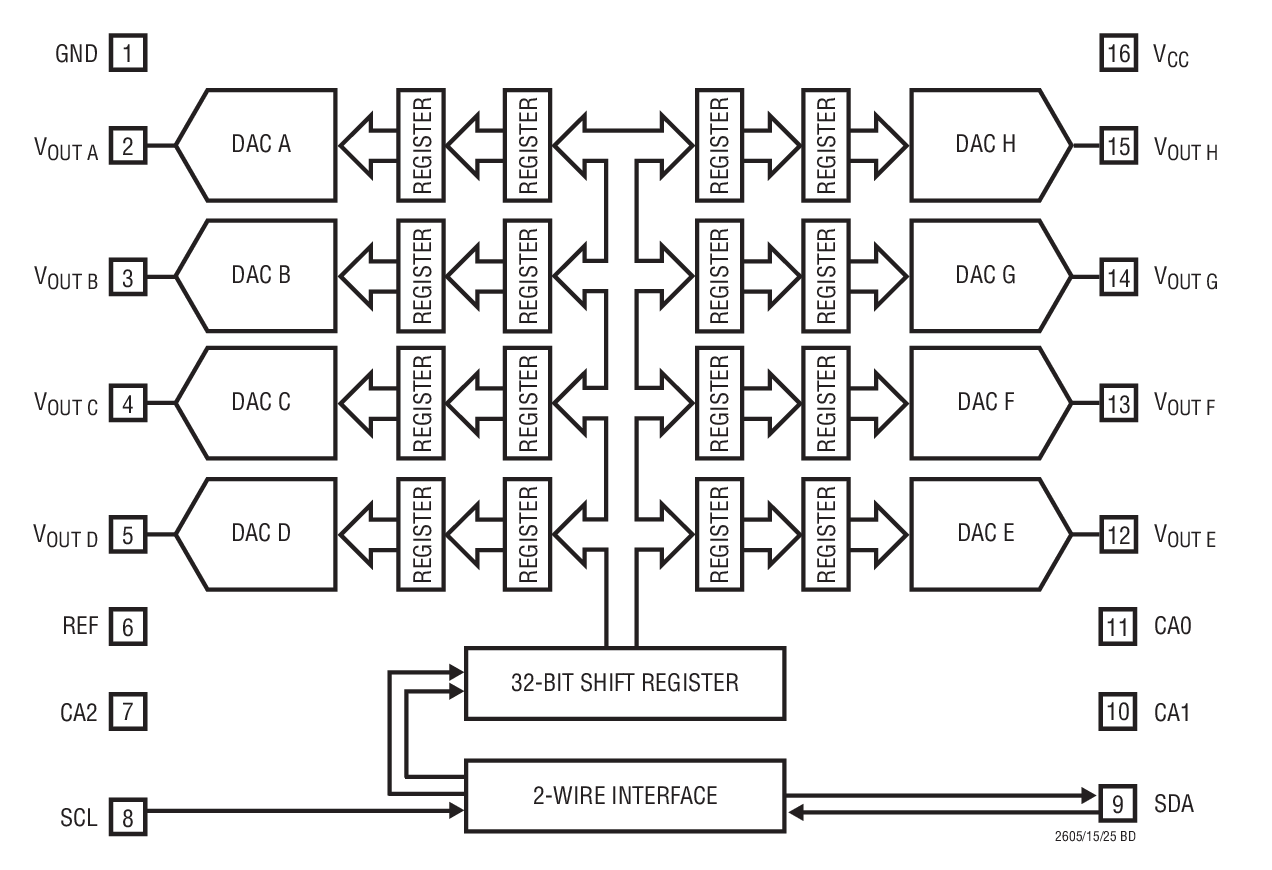

LTC2605典型应用图例二
LTC2605 - 封装图解:

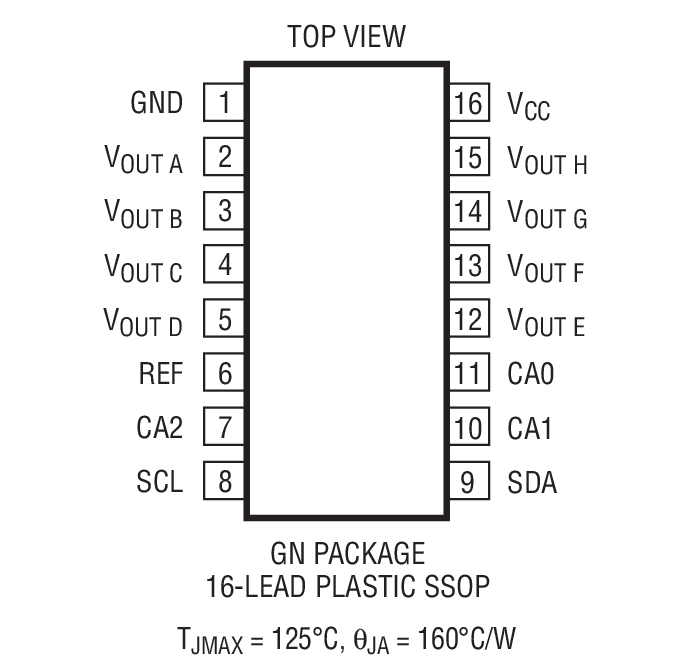

LTC2605封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2605介绍
LTC2605 - LTC2605是采用 16 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC

LTC2605是Linear公司的一款电压输出 DAC产品,LTC2605是采用 16 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC,本站介绍了LTC2605的封装应用图解、特点和优点、功能等,并给出了与LTC2605相关的凌力尔特元器件型号供参考。

LTC2605 - 采用 16 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC

LTC2605 - 采用 16 引脚 SSOP 封装的八通道、I2C、16 位轨至轨 DAC - Linear Technology(凌力尔特)

功能描述

LTC2605/LTC2615/LTC2625 是 8 通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC,采用 16 引脚窄体 SSOP 封装。它们具有内置高性能输出缓冲器并保证单调。

这些器件为 16 位和 14 位 DAC 设立了新的电路板密度基准点,并提升了单电源、多电压输出应用中的输出驱动、串扰和负载调节性能标准。

以上器件采用二线式 I2C 兼容型串行接口。LTC2605/LTC2615/ LTC2625 工作于标准模式 (最大时钟速率为 100kHz) 和快速模式 (最大时钟速率为 400kHz)。

LTC2605/LTC2615/LTC2625 内置一个上电复位电路。在上电期间,电压输出上升至比零标度高出不到 10mV;在上电之后,它们将保持于零标度,直到出现一个有效写操作和更新操作为止。上电复位电路把 LTC2605-1/LTC2615-1/LTC2625-1 复位至中间标度。电压输出保持在中间标度,直到出现一个有效写操作和更新操作为止。

特点
  • 外形尺寸最小的引脚兼容型 8 通道 DAC: LTC2605:16 位 LTC2615:14 位 LTC2625:12 位
  • 在整个温度范围内保证单调
  • 400kHz I2C 接口
  • 2.7V 至 5.5V 宽电源范围
  • 低功率操作:每个 DAC 的电源电流为 250µA (在 3V)
  • 个别通道断电至 1µA (最大值)
  • DAC 之间的超低串扰 (<10mV)
  • 高轨至轨输出驱动 (±15mA,最小值)
  • 双缓冲数字输入
  • 27 个可选地址
  • LTC2605/LTC2615/LTC2625:上电复位至零标度
  • LTC2605-1/LTC2615-1/LTC2625-1:上电复位至中间标度
  • 纤巧型 16 引脚窄体 SSOP 封装
  • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 仪表
  • 自动测试设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2605CGN SSOP-16 C $21.00 $14.70
    LTC2605CGN-1 SSOP-16 C $21.00 $14.70
    LTC2605CGN-1#PBF SSOP-16 C $21.00 $14.70
    LTC2605CGN-1#TR SSOP-16 C $14.76
    LTC2605CGN-1#TRPBF SSOP-16 C $14.76
    LTC2605CGN#PBF SSOP-16 C $21.00 $14.70
    LTC2605CGN#TR SSOP-16 C $14.76
    LTC2605CGN#TRPBF SSOP-16 C $14.76
    LTC2605IGN SSOP-16 I $25.20 $17.64
    LTC2605IGN-1 SSOP-16 I $25.20 $17.64
    LTC2605IGN-1#PBF SSOP-16 I $25.20 $17.64
    LTC2605IGN-1#TR SSOP-16 I $17.70
    LTC2605IGN-1#TRPBF SSOP-16 I $17.70
    LTC2605IGN#PBF SSOP-16 I $25.20 $17.64
    LTC2605IGN#TR SSOP-16 I $17.70
    LTC2605IGN#TRPBF SSOP-16 I $17.70
