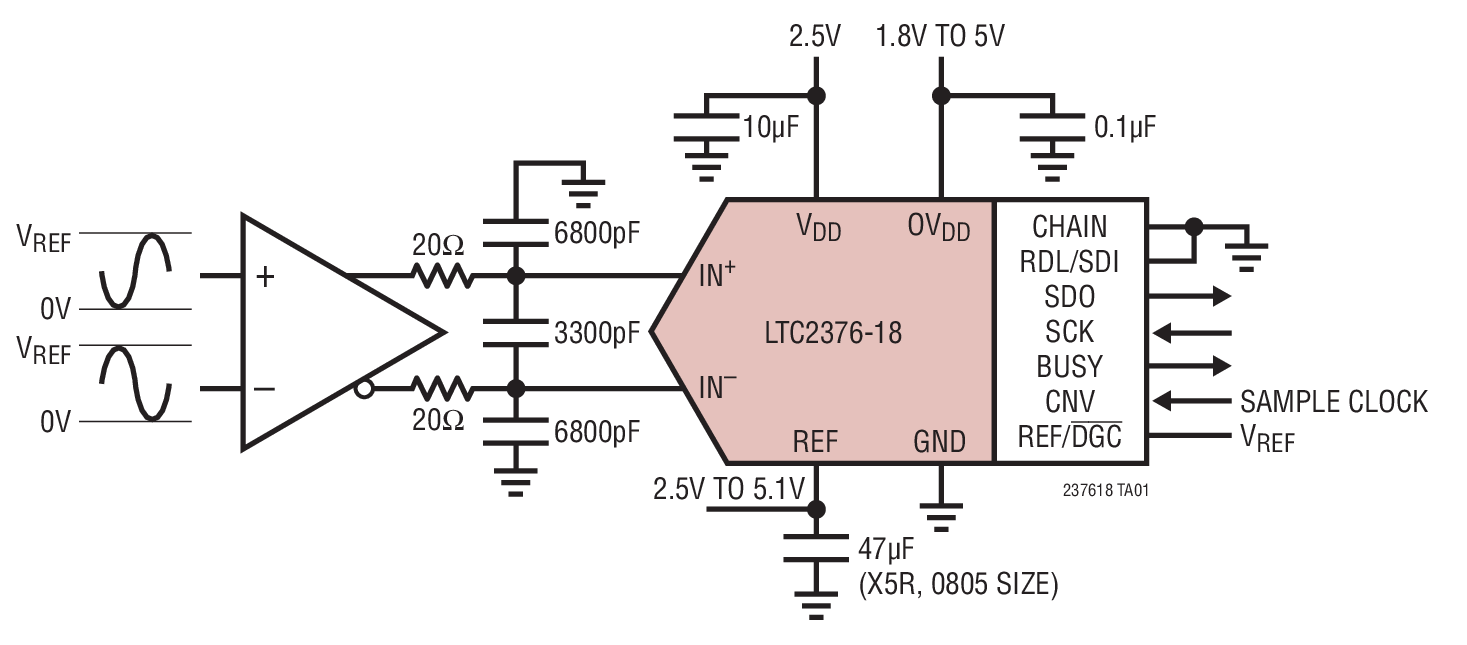

LTC2376-18典型应用图例一

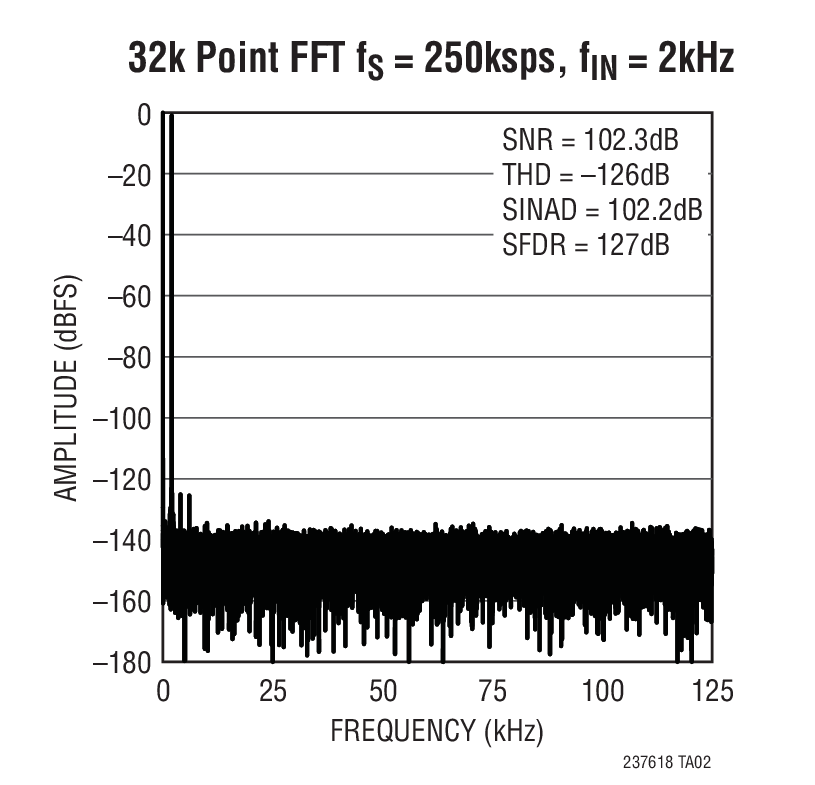

LTC2376-18典型应用图例二
LTC2376-18 - 封装图解：

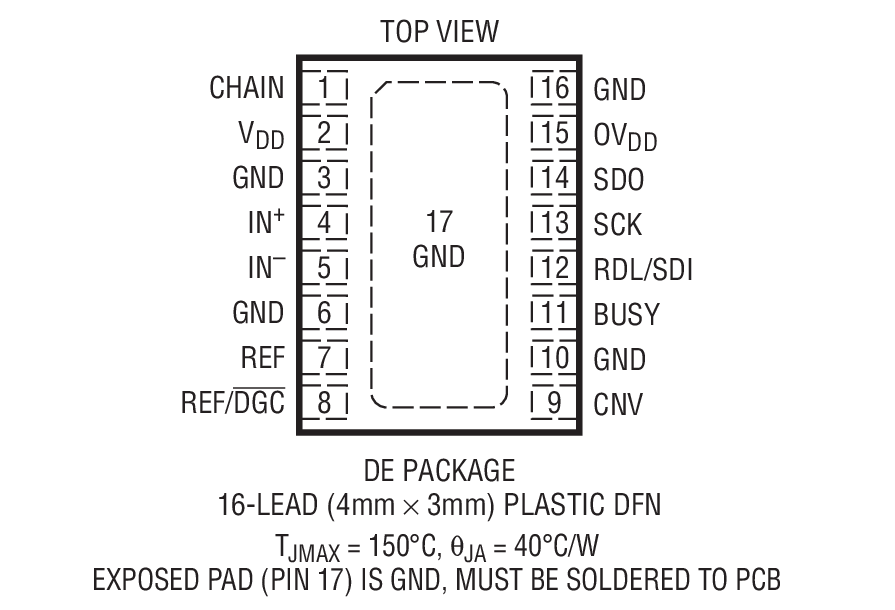

LTC2376-18封装图解一

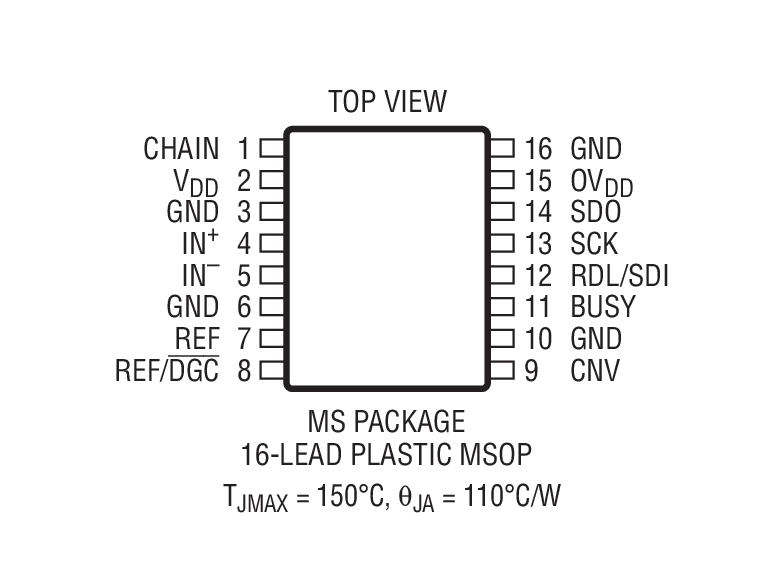

LTC2376-18封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2376-18介绍

LTC2376-18 - LTC2376-18是具 102dB SNR 的 18 位、250ksps、低功率 SAR ADC

LTC2376-18是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2376-18是LTC2376-18是具 102dB SNR 的 18 位、250ksps、低功率 SAR ADC，本站介绍了LTC2376-18的封装应用图解、特点和优点、功能等，并给出了与LTC2376-18相关的LINEAR元器件型号供参考。

LTC2376-18 - LTC2376-18是具 102dB SNR 的 18 位、250ksps、低功率 SAR ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2376-18 - 具 102dB SNR 的 18 位、250ksps、低功率 SAR ADC

LTC2376-18 - 具 102dB SNR 的 18 位、250ksps、低功率 SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2376-18 是一款低噪声、低功率、高速 18 位逐次逼近型寄存器 (SAR) ADC。LTC2376-18 采用单 2.5V 工作电源，具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2376-18 仅消耗 3.4mW 功率，并实现了 ±1.75LSB INL (最大值)、在 18 位无漏失码和 102dB SNR。

LTC2376-18 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2376-18 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2376-18 在转换操作之间自动断电，从而减低了随采样速率而调节的功耗。

LTC2376-18 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • VREF，以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压，全标度输入范围现为 0.5V 至 4.5V，这为单 5.5V 电源给驱动放大器供电提供了足够的空间。


特点
  • 250ksps 吞吐速率
  • ±1.75LSB INL (最大值)
  • 保证 18 位，无漏失码
  • 低功率：3.4mW (在 250ksps)、3.4μW (在 250sps)
  • 102dB SNR (典型值)，在 fIN = 2kHz
  • -126dB THD (典型值) ，在 fIN = 2kHz
  • 数字增益压缩 (DGC)
  • 保证运作至 125℃
  • 2.5V 电源
  • 全差分输入范围：±VREF
  • VREF 输入范围：2.5V 至 5.1V
  • 无流水线延迟，无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
    • 应用
  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE (自动测试设备)
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2376CDE-18#PBF 4x3 DFN-16 C $20.96 $14.67
    LTC2376CDE-18#TRPBF 4x3 DFN-16 C $14.73
    LTC2376CMS-18 MS-16 C $20.96 $14.67
    LTC2376CMS-18#PBF MS-16 C $20.96 $14.67
    LTC2376CMS-18#TRPBF MS-16 C $14.73
    LTC2376HMS-18#PBF MS-16 H $27.72 $19.40
    LTC2376HMS-18#TRPBF MS-16 H $19.46
    LTC2376IDE-18#PBF 4x3 DFN-16 I $24.10 $16.87
    LTC2376IDE-18#TRPBF 4x3 DFN-16 I $16.93
    LTC2376IMS-18#PBF MS-16 I $24.10 $16.87
    LTC2376IMS-18#TRPBF MS-16 I $16.93
