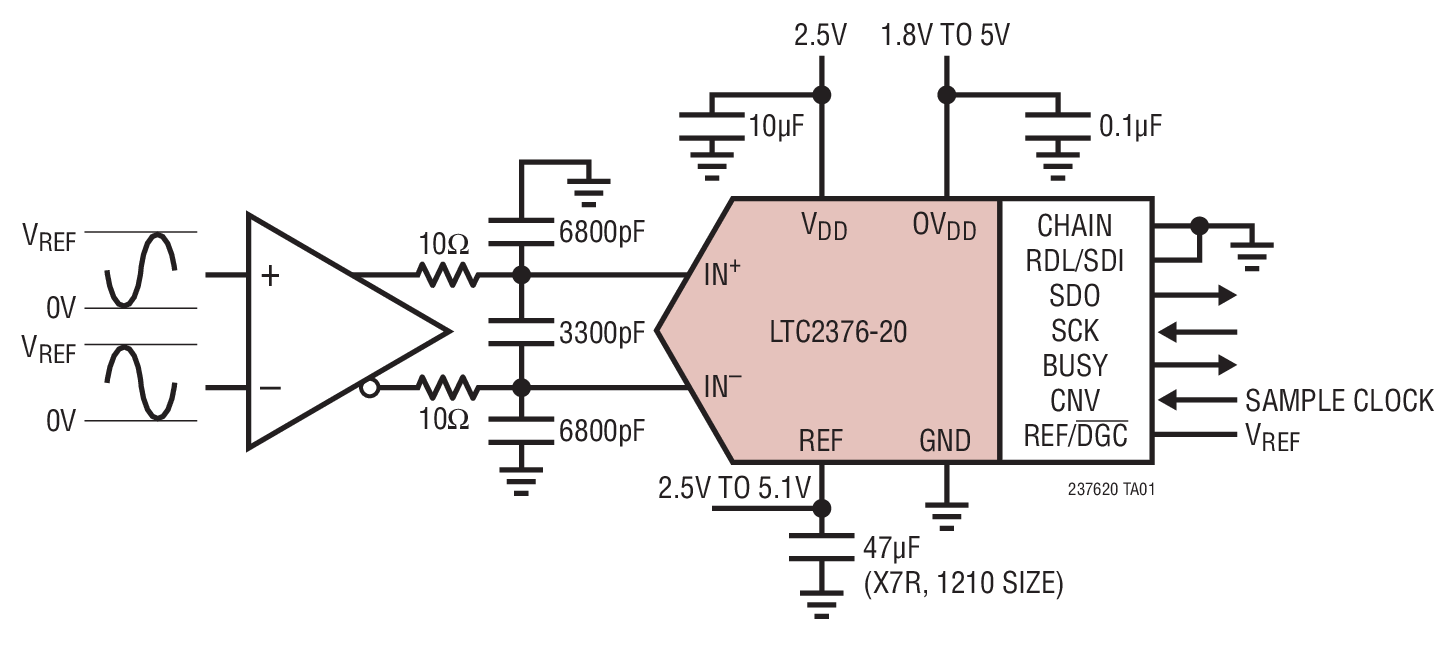

LTC2376-20典型应用图例一
LTC2376-20典型应用图例二
LTC2376-20 - 封装图解:

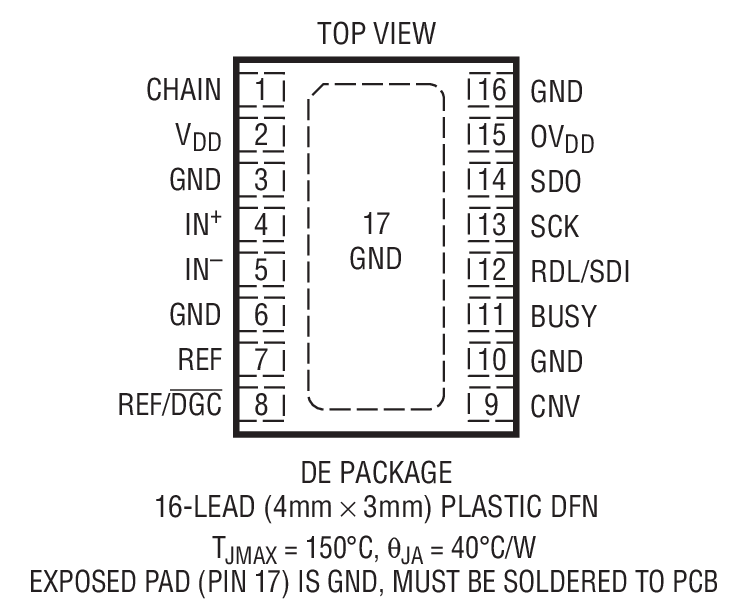

LTC2376-20封装图解一

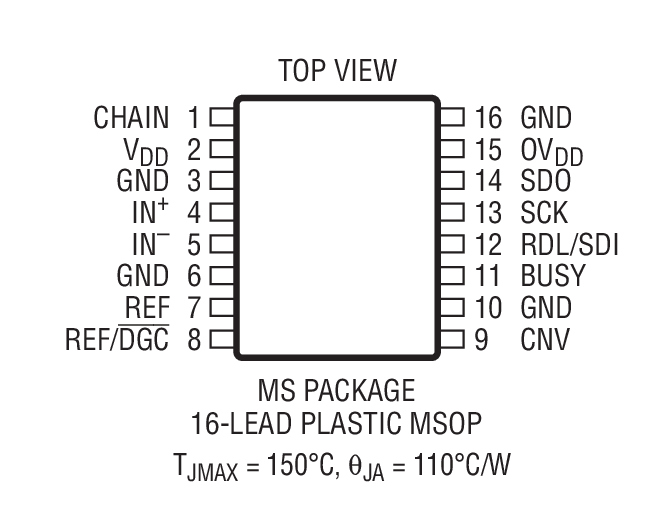

LTC2376-20封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2376-20介绍
LTC2376-20 - LTC2376-20是具 0.5ppm INL 的 20 位、250ksps、低功率 SAR ADC

LTC2376-20是Linear公司的一款通用型 SAR ADC产品,LTC2376-20是具 0.5ppm INL 的 20 位、250ksps、低功率 SAR ADC,本站介绍了LTC2376-20的封装应用图解、特点和优点、功能等,并给出了与LTC2376-20相关的凌力尔特元器件型号供参考。

LTC2376-20 - 具 0.5ppm INL 的 20 位、250ksps、低功率 SAR ADC

LTC2376-20 - 具 0.5ppm INL 的 20 位、250ksps、低功率 SAR ADC - Linear Technology(凌力尔特)

功能描述

LTC2376-20 是一款低噪声、低功率、高速 20 位逐次逼近型寄存器 (SAR) ADC。LTC2376-20 采用单 2.5V 工作电源,具有一个 ±VREF 的全差分输入范围 (VREF 的变化范围从2.5V 至 5.1V)。LTC2376-20 仅消耗 5.3mW 功率,并实现了 ±2ppm INL (最大值)、无漏失码 (在 20 位) 和 104dB SNR。

LTC2376-20 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口,同时还拥有一种菊链模式。250ksps 的高吞吐速率和无周期延迟特性使 LTC2376-20 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间,从而缓解了外部定时方面的考虑。LTC2376-20 在转换操作之间自动断电,从而减低了随采样速率而调节的功耗。

LTC2376-20 提供了一种独特的数字增益压缩 (DGC) 功能,因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当使能时,ADC 将执行一种数字定标功能,此项功能用于将零标度代码从 0V 变换至 0.1 • VREF,以及将全标度代码从 VREF 变换至 0.9 • VREF。对于一个 5V 的典型基准电压,全标度输入范围现为 0.5V 至 4.5V,这就为从单 5.5V 电源给驱动放大器供电提供了足够的空间。

特点
  • 250ksps 吞吐速率
  • ±0.5ppm INL (典型值)
  • 保证 20 位,无漏失码
  • 低功率:5.3mW (在 250ksps)、5.3μW (在 250sps)
  • 在 fIN = 2kHz 时 SNR 的典型值为 104dB
  • 在 fIN = 2kHz 时 THD 的典型值为 –125dB
  • 数字增益压缩 (DGC)
  • 保证运作至 85°C
  • 2.5V 电源
  • 全差分输入范围:±VREF
  • VREF 输入范围:2.5V 至 5.1V
  • 无流水线延迟,无周期延迟
  • 1.8V 至 5V I/O 电压
  • 具菊链模式的 SPI 兼容型串行 I/O
  • 内部转换时钟
  • 16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
  • 应用
  • 医疗成像
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 工业过程控制
  • 低功率电池供电型仪表
  • ATE
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2376CDE-20#PBF 4x3 DFN-16 C $25.96 $18.17
    LTC2376CDE-20#TRPBF 4x3 DFN-16 C $18.23
    LTC2376CMS-20#PBF MS-16 C $25.96 $18.17
    LTC2376CMS-20#TRPBF MS-16 C $18.23
    LTC2376IDE-20#PBF 4x3 DFN-16 I $29.85 $20.90
    LTC2376IDE-20#TRPBF 4x3 DFN-16 I $20.96
    LTC2376IMS-20#PBF MS-16 I $29.85 $20.90
    LTC2376IMS-20#TRPBF MS-16 I $20.96
