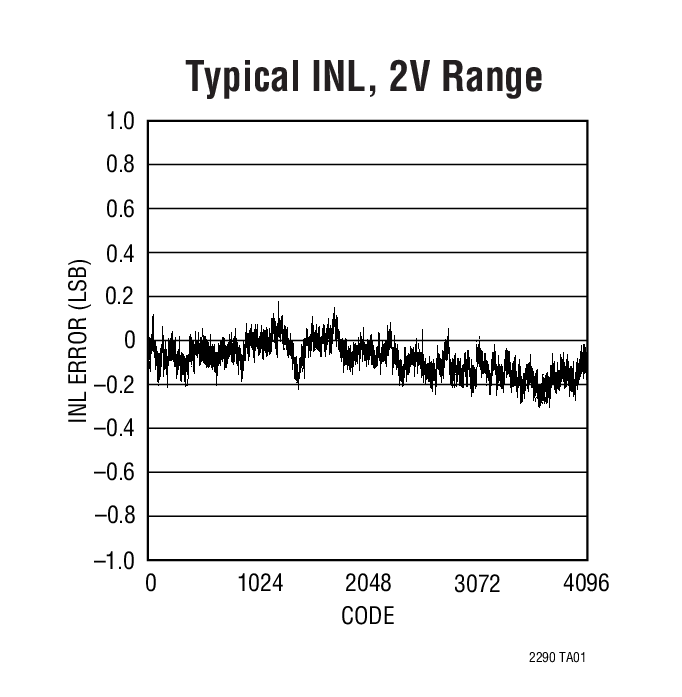

LTC2290典型应用图例一

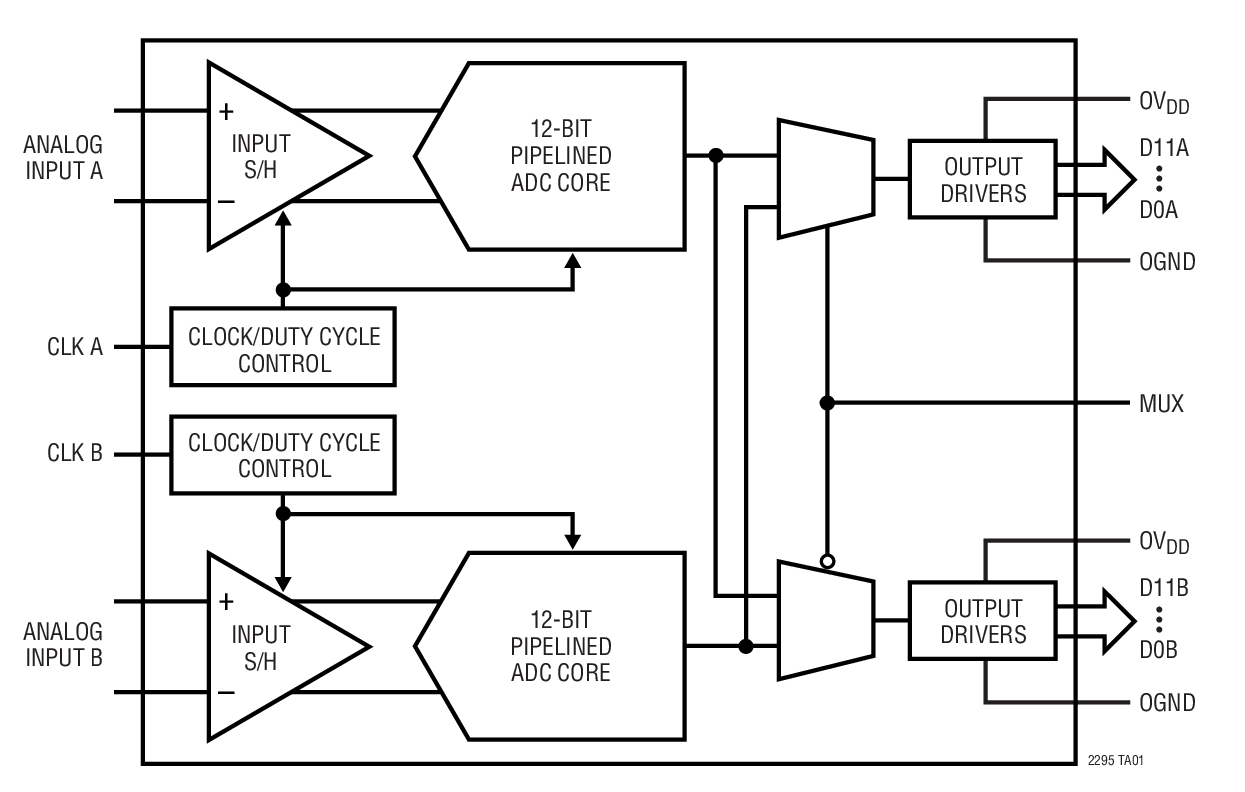

LTC2290典型应用图例二
LTC2290 - 封装图解：

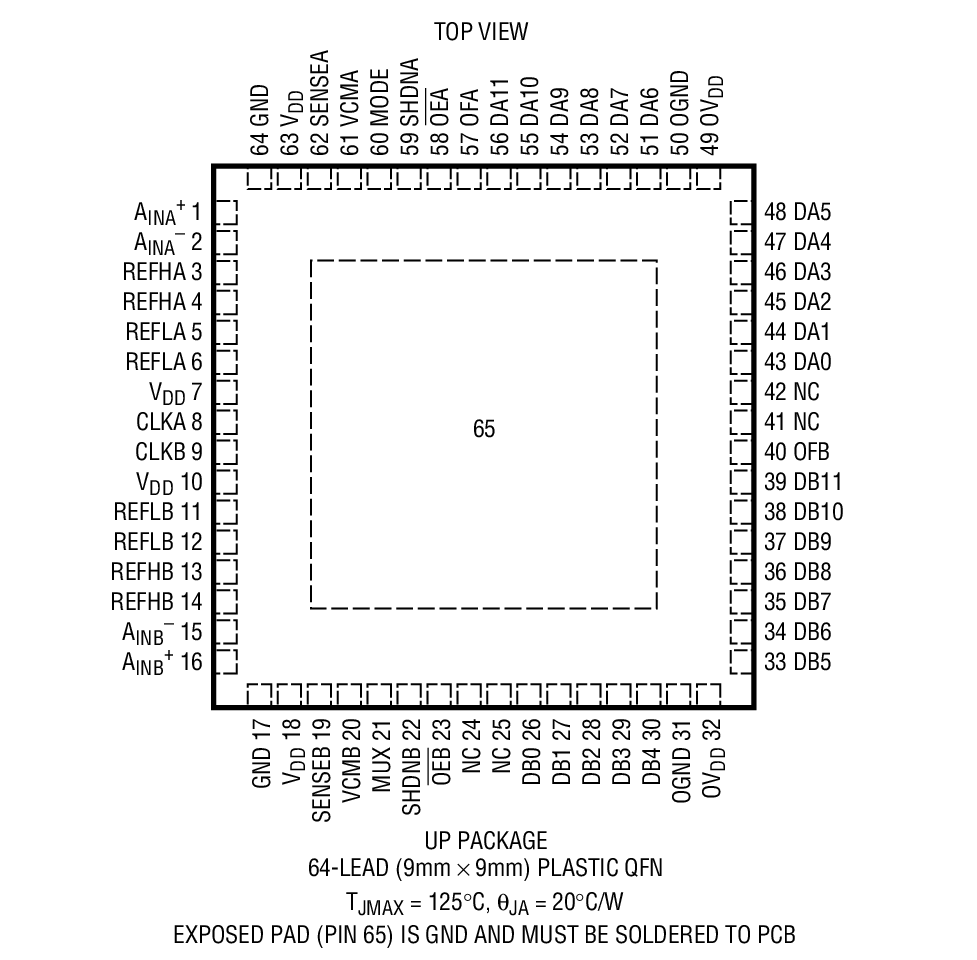

LTC2290封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2290介绍

LTC2290 - LTC2290是Dual 12-Bit, 10Msps Low Power 3V ADC

LTC2290是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2290是LTC2290是Dual 12-Bit, 10Msps Low Power 3V ADC，本站介绍了LTC2290的封装应用图解、特点和优点、功能等，并给出了与LTC2290相关的LINEAR元器件型号供参考。

LTC2290 - LTC2290是Dual 12-Bit, 10Msps Low Power 3V ADC - 高速 ADC - 数据转换 - 凌力尔特

LTC2290 - Dual 12-Bit, 10Msps Low Power 3V ADC

LTC2290 - Dual 12-Bit, 10Msps Low Power 3V ADC - Linear Technology（凌力尔特）

功能描述
The LTC2290 is a 12-bit 10Msps, low power dual 3V A/D converter designed for digitizing high frequency, wide dynamic range signals. The LTC2290 is perfect for demanding imaging and communications applications with AC performance that includes 71.3dB SNR and 90dB SFDR for signals well beyond the Nyquist frequency.

DC specs include ±0.3LSB INL (typ), ±0.15LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 0.25LSBRMS.

A single 3V supply allows low power operation. A separate output supply allows the outputs to drive 0.5V to 3.6V logic. An optional multiplexer allows both channels to share a digital output bus.

A single-ended CLK input controls converter operation. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

特点
  • Integrated Dual 12-Bit ADCs
  • Sample Rate: 10Msps
  • Single 3V Supply (2.7V to 3.4V)
  • Low Power: 120mW
  • 71.3dB SNR
  • 90dB SFDR
  • 110dB Channel Isolation
  • Multiplexed or Separate Data Bus
  • Flexible Input: 1VP-P to 2VP-P Range
  • 575MHz Full Power Bandwidth S/H
  • Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Pin Compatible Family105Msps: LTC2282 (12-Bit), LTC2284 (14-Bit)80Msps: LTC2294 (12-Bit), LTC2299 (14-Bit)65Msps: LTC2293 (12-Bit), LTC2298 (14-Bit)40Msps: LTC2292 (12-Bit), LTC2297 (14-Bit)25Msps: LTC2291 (12-Bit), LTC2296 (14-Bit)10Msps: LTC2290 (12-Bit), LTC2295 (14-Bit)
  • 64-Pin (9mm × 9mm) QFN Package
    • 应用
  • Wireless and Wired Broadband Communication
  • Imaging Systems
  • Spectral Analysis
  • Portable Instrumentation
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2290CUP 9x9 QFN-64 C $13.83 $10.00
    LTC2290CUP#PBF 9x9 QFN-64 C $13.83 $10.00
    LTC2290CUP#TR 9x9 QFN-64 C $10.10
    LTC2290CUP#TRPBF 9x9 QFN-64 C $10.10
    LTC2290IUP 9x9 QFN-64 I $16.60 $12.00
    LTC2290IUP#PBF 9x9 QFN-64 I $16.60 $12.00
    LTC2290IUP#TR 9x9 QFN-64 I $12.10
    LTC2290IUP#TRPBF 9x9 QFN-64 I $12.10
