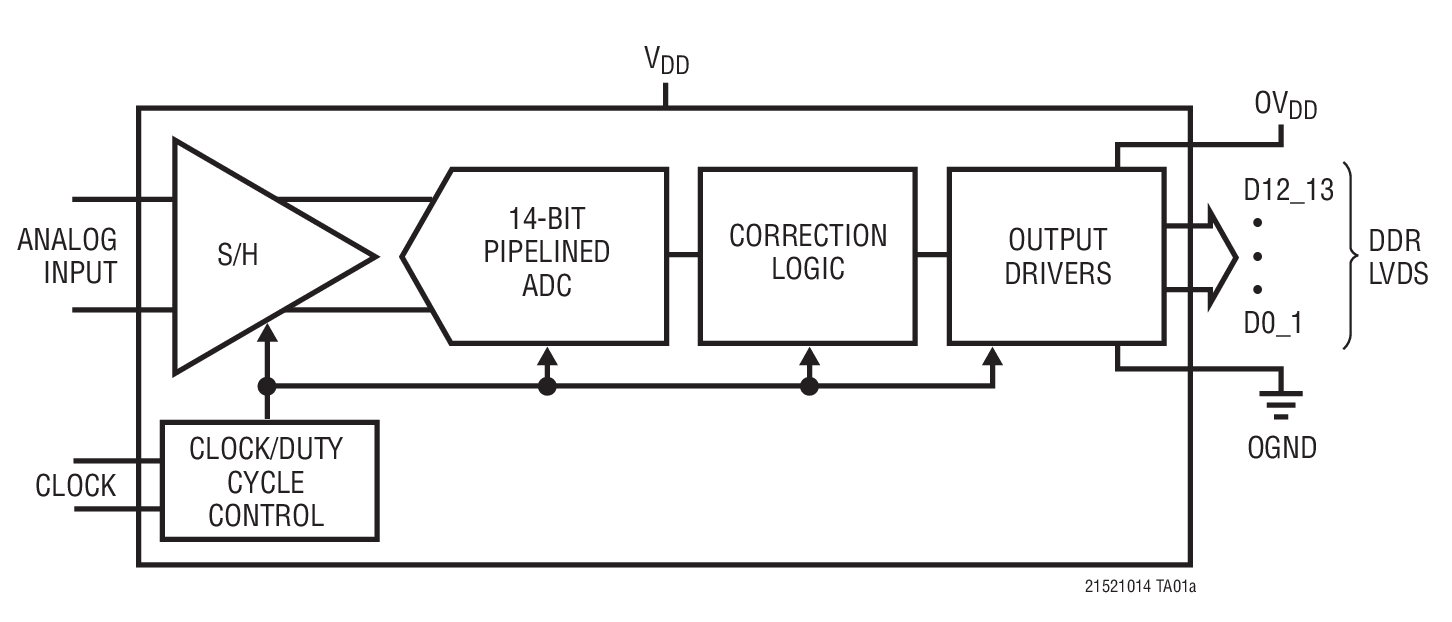

LTC2152-14典型应用图例一

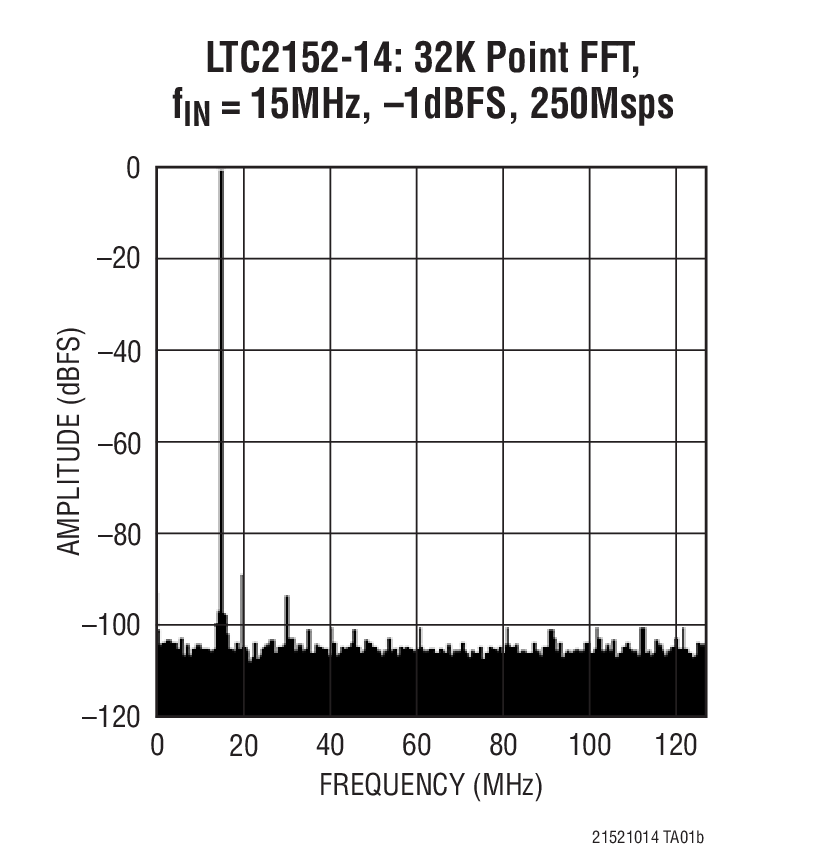

LTC2152-14典型应用图例二
LTC2152-14 - 封装图解:

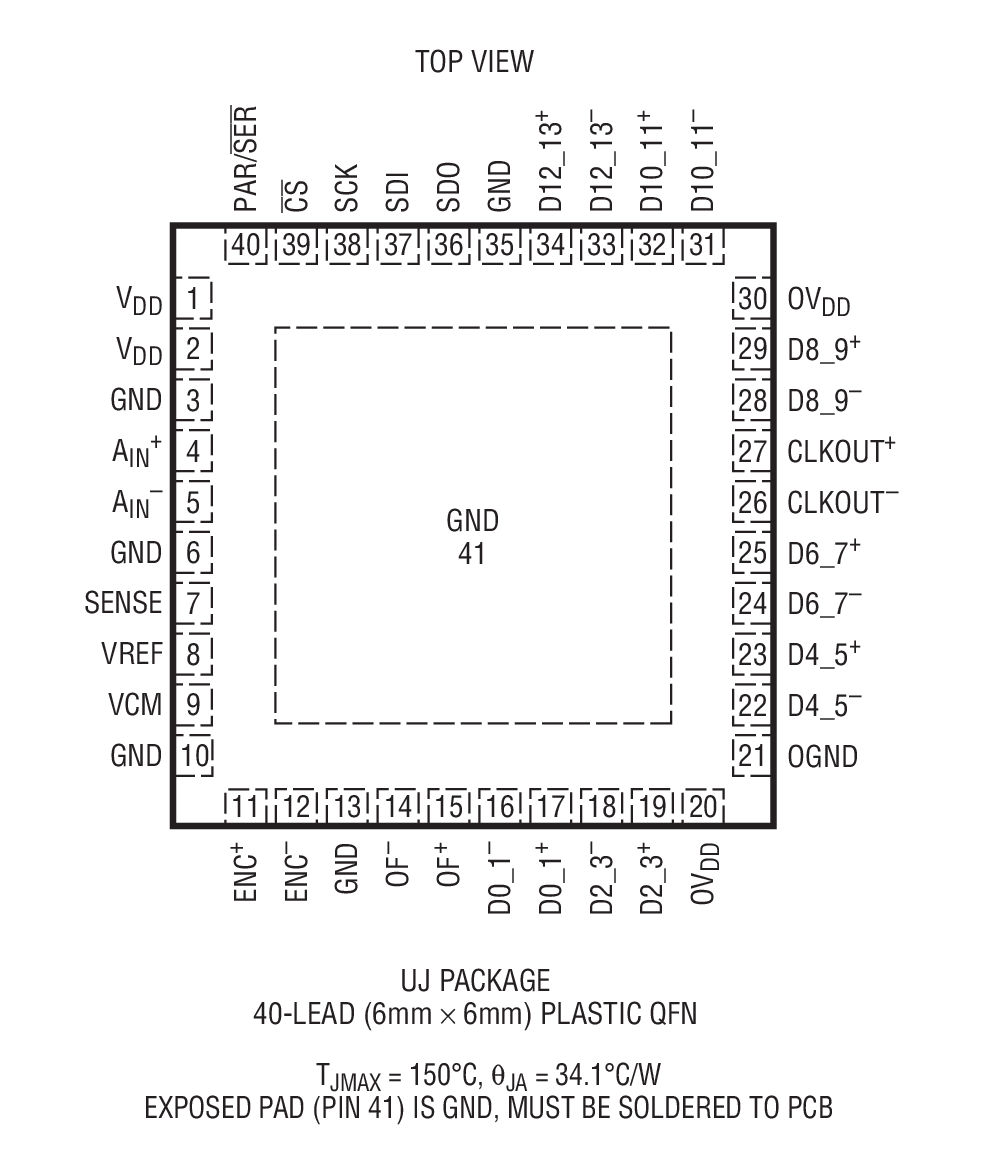

LTC2152-14封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC2152-14介绍
LTC2152-14 - LTC2152-14是14 位、250Msps ADC

LTC2152-14是Linear公司的一款高速 ADC产品,LTC2152-14是14 位、250Msps ADC,本站介绍了LTC2152-14的封装应用图解、特点和优点、功能等,并给出了与LTC2152-14相关的凌力尔特元器件型号供参考。

LTC2152-14 - 14 位、250Msps ADC

LTC2152-14 - 14 位、250Msps ADC - Linear Technology(凌力尔特)

功能描述

LTC2152-14 / LTC2151-14 / LTC2150-14 是 250Msps / 210Msps / 170Msps、14 位 A/D 转换器,专为对高频、宽动态范围信号进行数字化处理而设计。这些器件非常适合要求苛刻的通信应用,其 AC 性能包括 70dB SNR 和 90dB 无寄生动态范围 (SFDR)。1.25GHz 输入带宽允许 ADC 以高性能欠采样高频。延迟仅为6 个时钟周期。

DC 规格包括整个温度范围内的 ±0.85LSB INL (典型值)、±0.25LSB DNL (典型值) 和无漏失码。转换噪声很低,仅为 1.82LSBRMS。

数字输出为双倍数据速率 (DDR) LVDS。

可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC– 输入进行差分驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。

特点
  • 70dB SNR
  • 90dB SFDR
  • 低功率:356mW / 338mW / 313mW (总值)
  • 单 1.8V 电源
  • DDR LVDS 输出
  • 易于驱动的 1.5VP-P 输入范围
  • 1.25GHz 满功率带宽采样及保持 (S/H)
  • 可任选的时钟占空比稳定器
  • 低功率睡眠和打盹模式
  • 用于配置的串行 SPI 端口
  • 引脚与 12 位器件版本相兼容
  • 40 引脚 (6mm x 6mm) QFN 封装
  • 应用
  • 通信
  • 蜂窝基站
  • 软件定义无线电
  • 医学成像
  • 高分辨率视频
  • 测试和测量仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2152CUJ-14#PBF 6x6 QFN-40 C $110.56 $77.39
    LTC2152CUJ-14#TRPBF 6x6 QFN-40 C $77.45
    LTC2152IUJ-14#PBF 6x6 QFN-40 I $127.14 $89.00
    LTC2152IUJ-14#TRPBF 6x6 QFN-40 I $89.06
