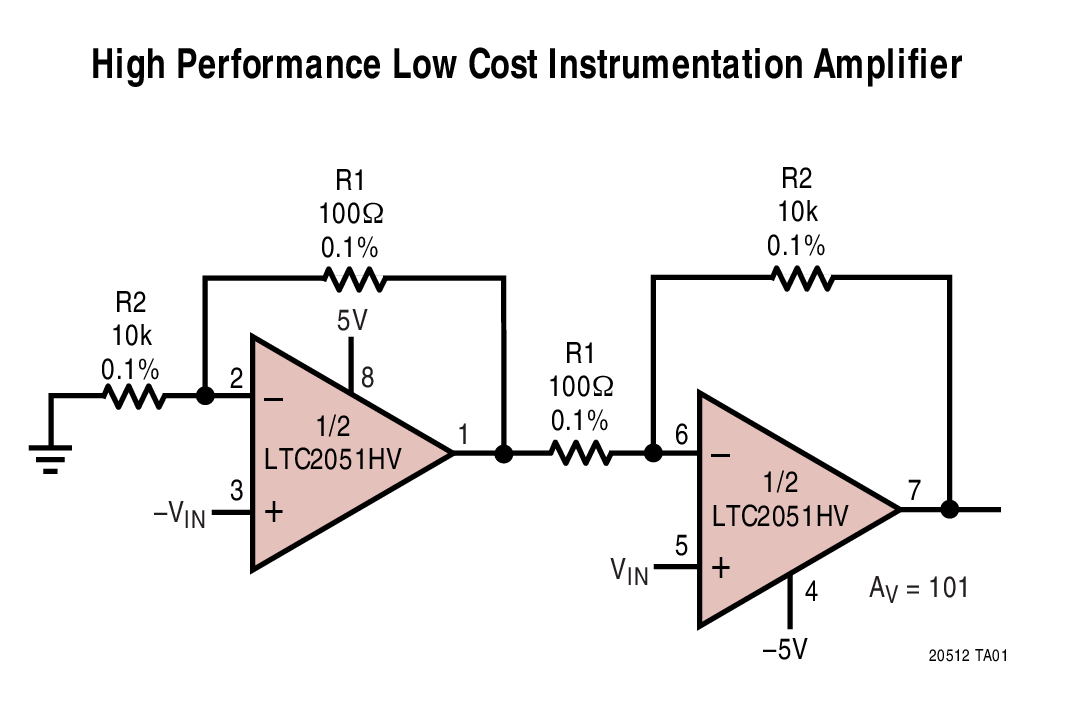

LTC2052典型应用图例一

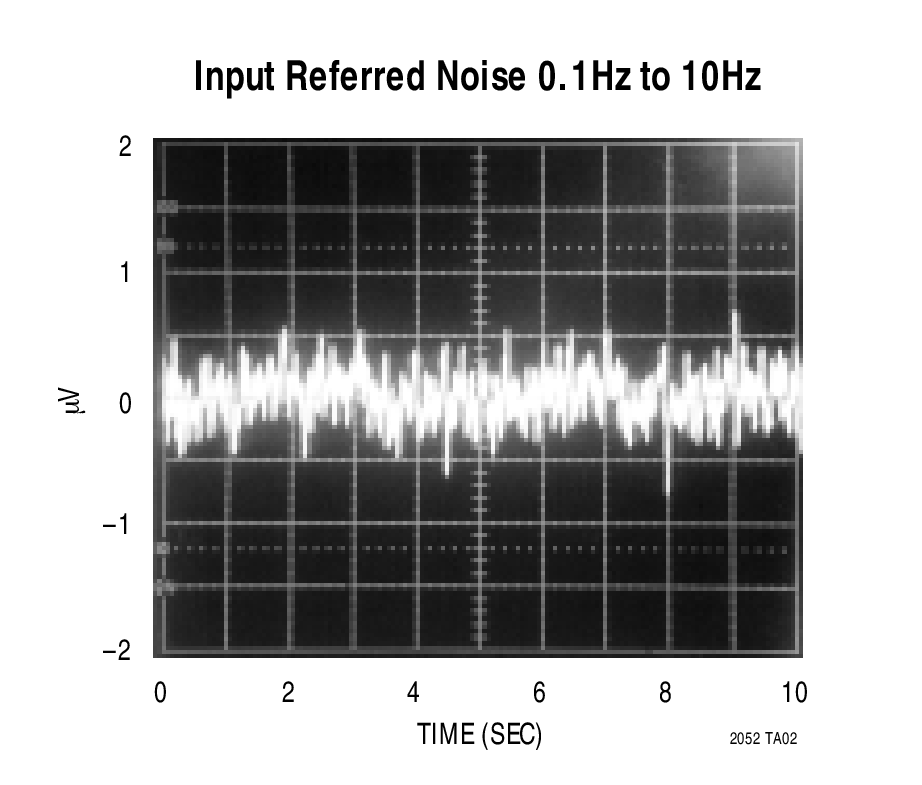

LTC2052典型应用图例二
LTC2052 - 封装图解：

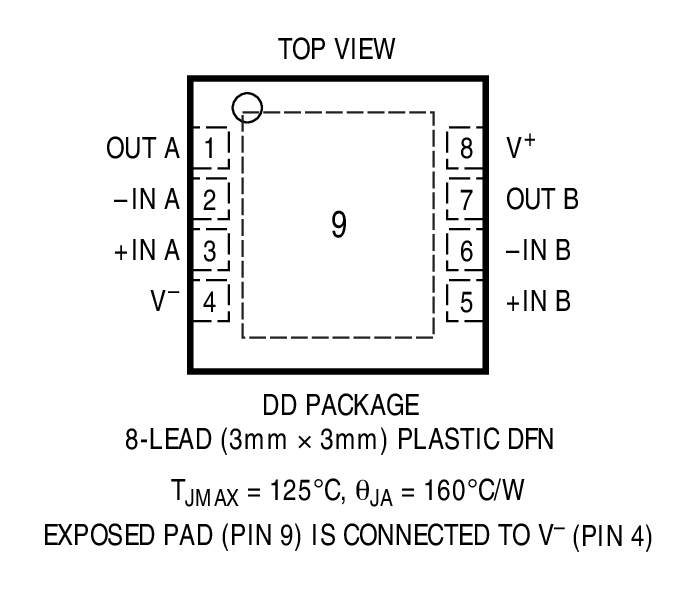

LTC2052封装图解一

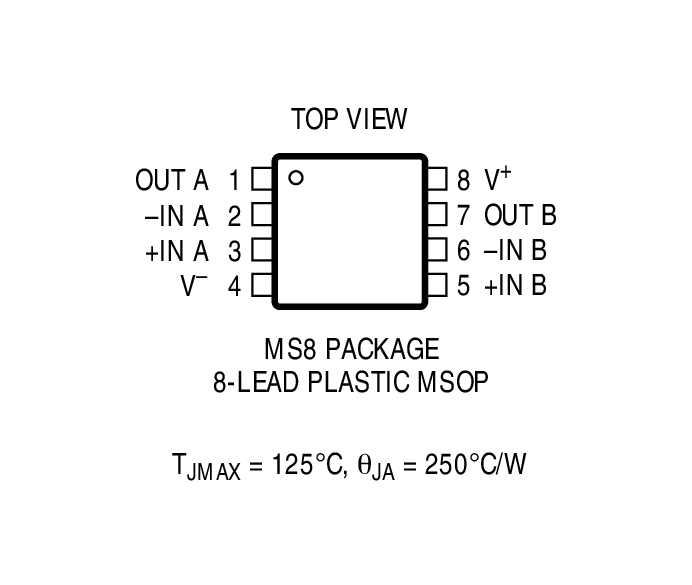

LTC2052封装图解二

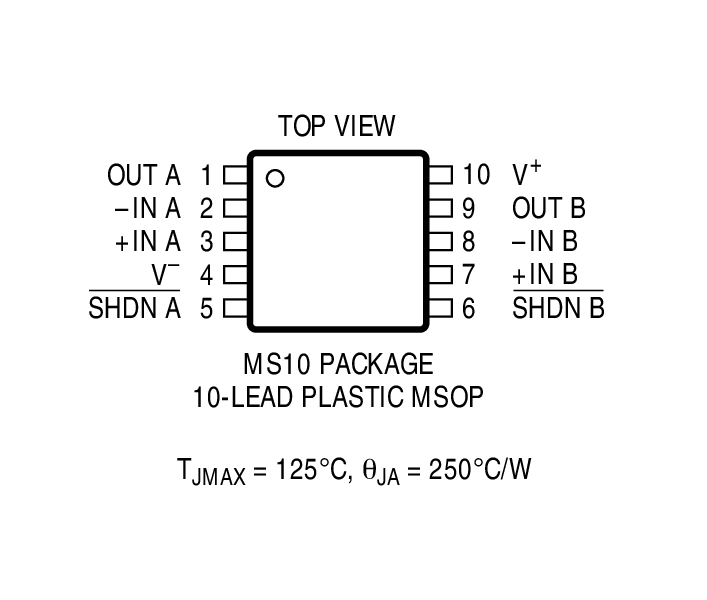

LTC2052封装图解三
LTC2052封装图解四

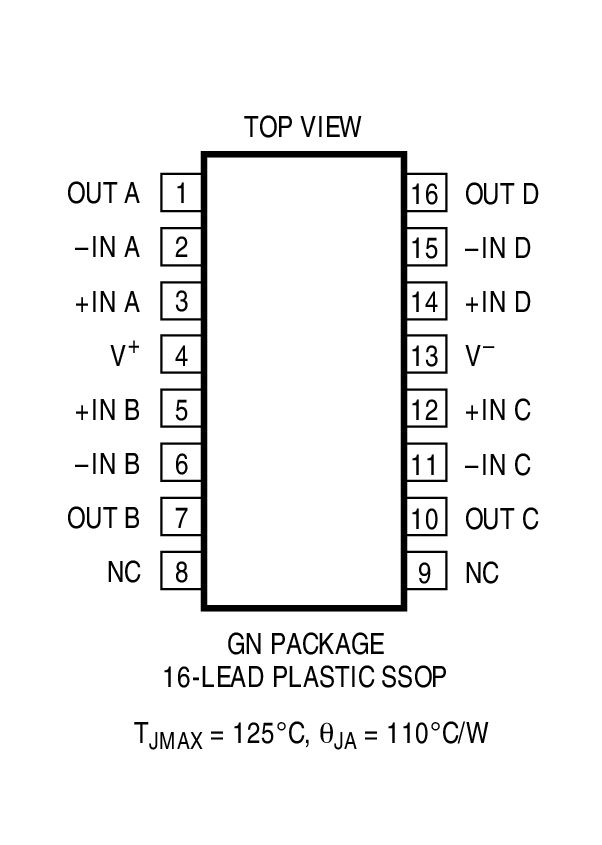

LTC2052封装图解五

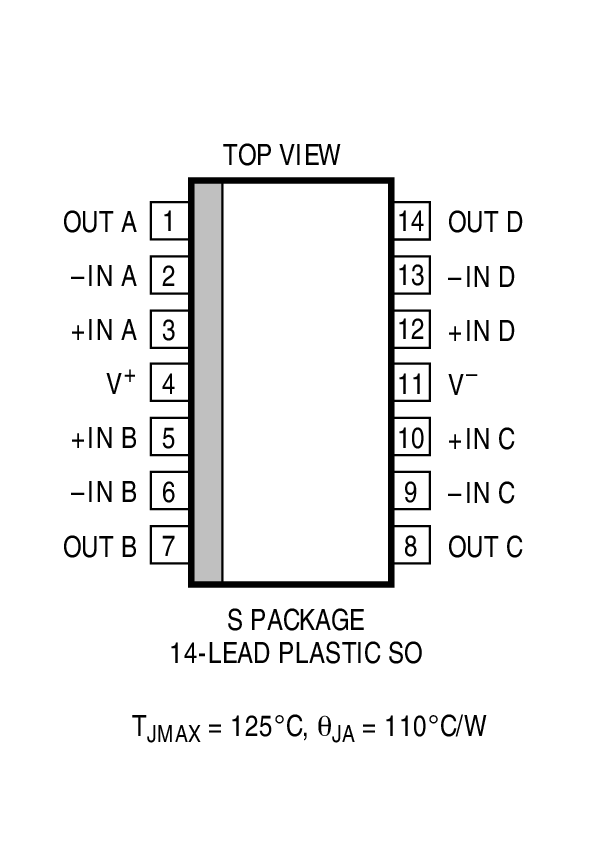

LTC2052封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2052介绍

LTC2052 - LTC2052是四路零漂移运算放大器

LTC2052是LINEAR凌力尔特公司的一款精准放大器产品，LTC2052是LTC2052是四路零漂移运算放大器，本站介绍了LTC2052的封装应用图解、特点和优点、功能等，并给出了与LTC2052相关的LINEAR元器件型号供参考。

LTC2052 - LTC2052是四路零漂移运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC2052 - 四路零漂移运算放大器

LTC2052 - 四路零漂移运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC2051/LTC2052 是双通道/四通道零漂移运算放大器，采用 MS8 和 SO-8/GN16以及 S14 封装。对于空间受限型应用，LTC2051 可提供一种 3mm x 3mm x 0.8mm 双侧引脚细间距无引线封装 (DFN)。它们采用单 2.7V 工作电源，并支持 ±5V 应用。电流消耗为每个运算放大器 750μA。

LTC2051/LTC2052 虽然外形尺寸小巧，但 DC 性能却丝毫不打折扣。典型输入失调电压和失调漂移分别为 0.5μV 和10nV/℃.。利用高于 130dB 的电源抑制比 (PSRR) 和共模抑制比 (CMRR)，对几乎为零的 DC 偏移和漂移提供了支持。

输入共模电压范围从负电源至高达正电源的 1V (典型值) 以内。LTC2051/LTC2052 还具有一个增强型输出级，该输出级能够把低至 2kΩ 的负载驱动至正负两个电源轨。开环增益通常为 140dB。另外，LTC2051/LTC2052 还拥有一个 1.5μVP-P 的 DC 至 10Hz 噪声和一个 3MHz 的增益带宽乘积。

特点
  • 最大失调电压：3μV
  • 最大失调电压漂移：30nV/ºC
  • 小占板面积、扁平 MS8/GN16 封装
  • 单电源操作：2.7V 至 ±5.5V
  • 噪声：1.5μVP-P (0.01Hz 至 10Hz 频率范围内的典型值)
  • 电压增益：140dB (典型值)
  • PSRR：130dB (典型值)
  • CMRR：130 dB (典型值)
  • 电源电流：每个放大器为 0.75mA (典型值)
  • 扩展的共模输入范围
  • 轨至轨输出摆幅
  • 工作温度范围：-40ºC 至 125ºC
    • 应用
  • 热电偶放大器
  • 电子衡器
  • 医疗仪表
  • 应变仪放大器
  • 高分辨率数据采集
  • 高 DC 准确度 RC 有源滤波器
  • 低压侧电流检测
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2052CGN SSOP-16 C $4.70 $3.95
    LTC2052CGN#PBF SSOP-16 C $4.70 $3.95
    LTC2052CGN#TR SSOP-16 C $4.01
    LTC2052CGN#TRPBF SSOP-16 C $4.01
    LTC2052CS SO-14 C $4.35 $3.65
    LTC2052CS#PBF SO-14 C $4.35 $3.65
    LTC2052CS#TR SO-14 C $3.71
    LTC2052CS#TRPBF SO-14 C $3.71
    LTC2052HGN SSOP-16 H $5.25 $4.35
    LTC2052HGN#PBF SSOP-16 H $5.25 $4.35
    LTC2052HGN#TR SSOP-16 H $4.41
    LTC2052HGN#TRPBF SSOP-16 H $4.41
    LTC2052HS SO-14 H $4.90 $4.05
    LTC2052HS#PBF SO-14 H $4.90 $4.05
    LTC2052HS#TR SO-14 H $4.11
    LTC2052HS#TRPBF SO-14 H $4.11
    LTC2052HVCGN SSOP-16 C $5.90 $4.95
    LTC2052HVCGN#PBF SSOP-16 C $5.90 $4.95
    LTC2052HVCGN#TR SSOP-16 C $5.01
    LTC2052HVCGN#TRPBF SSOP-16 C $5.01
    LTC2052HVCS SO-14 C $5.40 $4.55
    LTC2052HVCS#PBF SO-14 C $5.40 $4.55
    LTC2052HVCS#TR SO-14 C $4.61
    LTC2052HVCS#TRPBF SO-14 C $4.61
    LTC2052HVHGN SSOP-16 H $6.70 $5.55
    LTC2052HVHGN#PBF SSOP-16 H $6.70 $5.55
    LTC2052HVHGN#TR SSOP-16 H $5.61
    LTC2052HVHGN#TRPBF SSOP-16 H $5.61
    LTC2052HVHS SO-14 H $6.30 $5.25
    LTC2052HVHS#PBF SO-14 H $6.30 $5.25
    LTC2052HVHS#TR SO-14 H $5.31
    LTC2052HVHS#TRPBF SO-14 H $5.31
    LTC2052HVIGN SSOP-16 I $6.25 $5.25
    LTC2052HVIGN#PBF SSOP-16 I $6.25 $5.25
    LTC2052HVIGN#TR SSOP-16 I $5.31
    LTC2052HVIGN#TRPBF SSOP-16 I $5.31
    LTC2052HVIS SO-14 I $5.90 $4.95
    LTC2052HVIS#PBF SO-14 I $5.90 $4.95
    LTC2052HVIS#TR SO-14 I $5.01
    LTC2052HVIS#TRPBF SO-14 I $5.01
    LTC2052IGN SSOP-16 I $5.10 $4.20
    LTC2052IGN#PBF SSOP-16 I $5.10 $4.20
    LTC2052IGN#TR SSOP-16 I $4.26
    LTC2052IGN#TRPBF SSOP-16 I $4.26
    LTC2052IS SO-14 I $4.70 $3.95
    LTC2052IS#PBF SO-14 I $4.70 $3.95
    LTC2052IS#TR SO-14 I $4.01
    LTC2052IS#TRPBF SO-14 I $4.01
