当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1861
LTC1861技术文档下载：
LTC1861技术文档产品手册下载
LTC1861 - 典型应用图例：
LTC1861典型应用图例一
LTC1861典型应用图例二
LTC1861 - 封装图解：
LTC1861封装图解一
LTC1861封装图解二

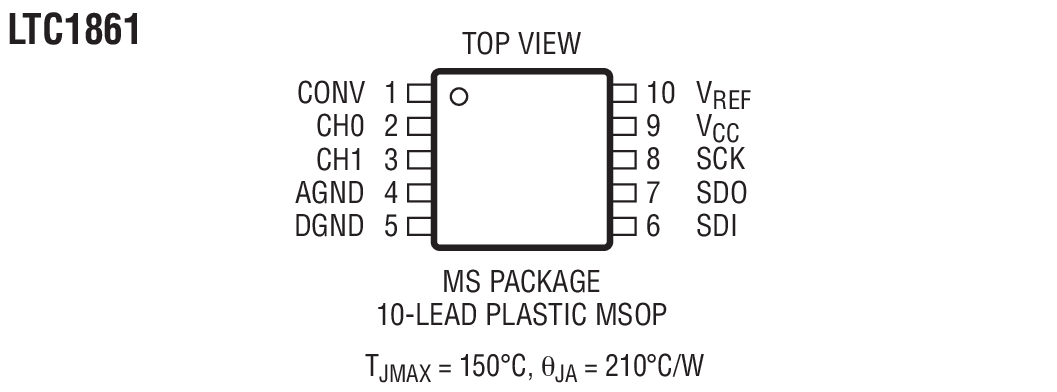

LTC1861封装图解三

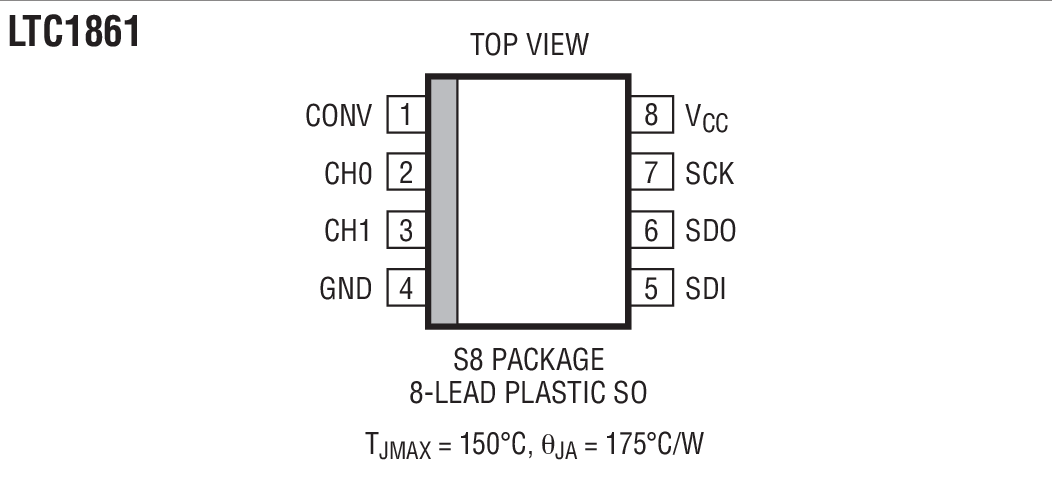

LTC1861封装图解四
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1861介绍

LTC1861 - LTC1861是采用 MSOP 封装的微功率、12 位、250ksps 单通道和双通道 ADC

LTC1861是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC1861是LTC1861是采用 MSOP 封装的微功率、12 位、250ksps 单通道和双通道 ADC，本站介绍了LTC1861的封装应用图解、特点和优点、功能等，并给出了与LTC1861相关的LINEAR元器件型号供参考。

LTC1861 - LTC1861是采用 MSOP 封装的微功率、12 位、250ksps 单通道和双通道 ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC1861 - 采用 MSOP 封装的微功率、12 位、250ksps 单通道和双通道 ADC

LTC1861 - 采用 MSOP 封装的微功率、12 位、250ksps 单通道和双通道 ADC - Linear Technology（凌力尔特）

功能描述

LTC1860/LTC1861 是采用 MSOP 和 SO-8 封装的 12 位 A/D 转换器，采用单 5V工作电源。在 250ksps 采样速率条件下，电源电流仅为 850μA。在较低的速度下，电源电流将减小，原因是 LTC1860/LTC1861 在转换操作之间将自动断电至一个 1nA 的典型电源电流。这些 12 位开关电容器逐次逼近型 ADC 包括采样及保持电路。LTC1860 具有一个差分模拟输入和一个可调基准引脚。LTC1861 提供了一个可利用软件来选择的双通道 MUX 和一个可调基准引脚 (在 MSOP 封装版本上)。

三线式串行 I/O、小外形 MSOP 或 SO-8 封装、以及极高的采样速率与功率之比使得这些 ADC 非常适合于紧凑、低功率、高速系统。

这些 ADC 可在比例式应用中使用，或与外部基准一起使用。高阻抗模拟输入以及可在缩减的电压范围内 (低至 1V 全标度) 运作的能力使得它们在许多应用中可与信号源直接相连，从而免除了增设外部增益级的需要。

特点
  • 采用 MSOP 封装的 12 位、250ksps ADC
  • 单 5V 电源
  • 低电源电流：850μA (典型值)
  • 自动停机功能可把电源电流减小至 2μA (在 1ksps)
  • 真正的差分输入
  • 单通道 (LTC1860) 或双通道 (LTC1861) 版本
  • SPI/MICROWIRETM 兼容型串行 I/O
  • 高速升级至 LTC1286/LTC1298
  • 与 16 位 LTC1864/LTC1865 引脚兼容
  • 保证运作至 125℃ (MSOP 封装)
    • 应用
  • 高速数据采集
  • 便携式或紧凑型仪表
  • 低功率电池供电型仪表
  • 隔离和/或远程数据采集
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1861CMS MS-10 C $3.85 $3.10
    LTC1861CMS#PBF MS-10 C $3.85 $3.10
    LTC1861CMS#TR MS-10 C $3.16
    LTC1861CMS#TRPBF MS-10 C $3.16
    LTC1861CS8 SO-8 C $3.65 $2.95
    LTC1861CS8#PBF SO-8 C $3.65 $2.95
    LTC1861CS8#TR SO-8 C $3.01
    LTC1861CS8#TRPBF SO-8 C $3.01
    LTC1861HMS#PBF MS-10 H $6.68 $3.74
    LTC1861HMS#TRPBF MS-10 H $3.80
    LTC1861IMS MS-10 I $4.15 $3.40
    LTC1861IMS#PBF MS-10 I $4.15 $3.40
    LTC1861IMS#TR MS-10 I $3.46
    LTC1861IMS#TRPBF MS-10 I $3.46
    LTC1861IS8 SO-8 I $4.00 $3.25
    LTC1861IS8#PBF SO-8 I $4.00 $3.25
    LTC1861IS8#TR SO-8 I $3.31
    LTC1861IS8#TRPBF SO-8 I $3.31
