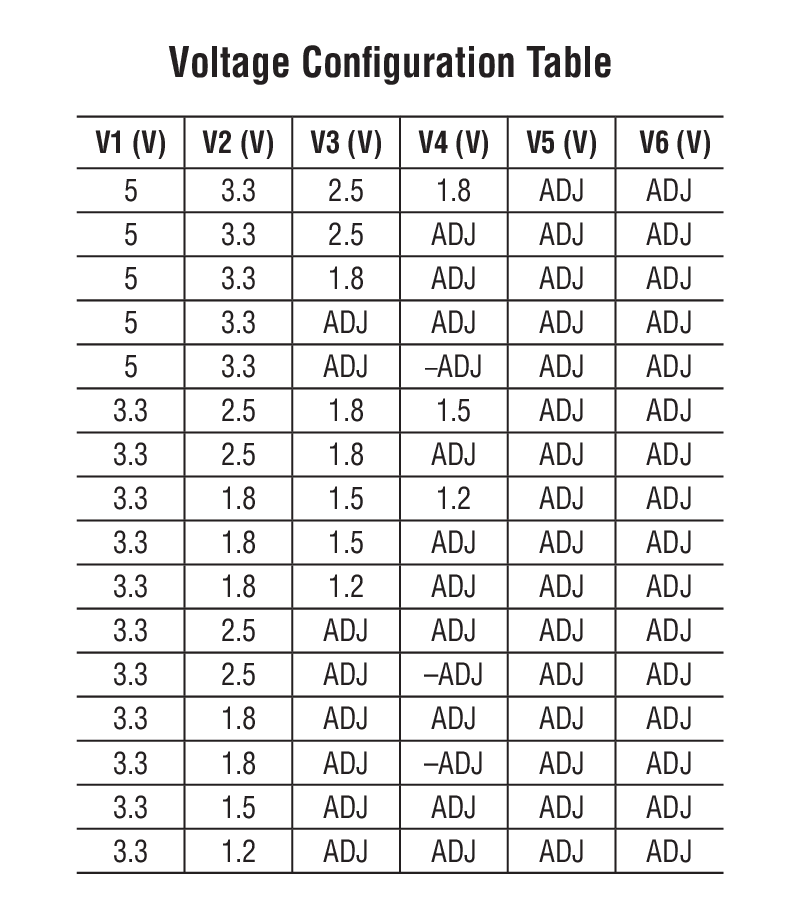

LTC2939 - 典型应用图例：

LTC2939 - 封装图解：

LTC2939LTC2939

LTC2939 - LTC2939是具开门狗定时器的可配置 6 电源监视器

LTC2939是Linear公司的一款四或更多电源监视器产品，LTC2939是具开门狗定时器的可配置 6 电源监视器，本站介绍了LTC2939的封装应用图解、特点和优点、功能等，并给出了与LTC2939相关的凌力尔特元器件型号供参考。

LTC2939 - 具开门狗定时器的可配置 6 电源监视器

LTC2939 - 具开门狗定时器的可配置 6 电源监视器 - Linear Technology（凌力尔特）

功能描述

LTC2938/LTC2939 是可配置电源监视器，面向那些具有多达 4 个或 6 个需要进行看门狗监控的电源电压的系统。可采用一个连接至编程输入引脚的外部阻性分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限的准确度在整个温度范围内达 ±1.5%。LTC2938 和 LTC2939 还具有可调输入和一个 0.5V 标称门限。

复位和看门狗超时周期可采用外部电容器来调节。严格的电压门限准确度和干扰免疫力确保了可靠的复位操作，而不会发生误触发现象。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态。每个状态输出具有一个内部弱上拉电阻器，而且可以在外部上拉至一个用户规定的电压。

特点

可同时监视 4 个 (LTC2938) 或 6 个电源 (LTC2939)

5V、3.3V、2.5V、1.8V、1.5V、1.2V 和/或 ± 可调电压门限的 16 种用户可选组合

保证门限准确度：±1.5%

可调复位和看门狗超时

低电源电流：80μA (典型值)

电源干扰免疫力

在 VCC > 1V 的条件下保证的 RST

至 125ºC 的高温条件下运作

12 引脚 4mm x 3mm DFN 或 12 引脚 MSOP (LTC2938) 和 16 引脚 MSOP 封装 (LTC2939)

应用

台式电脑和笔记本电脑

多电压系统

电信设备

网络服务器

汽车控制系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2939CMS#PBF	MS-16	C	$3.86	$2.70
LTC2939CMS#TRPBF	MS-16	C		$2.76
LTC2939HMS#PBF	MS-16	H	$4.88	$3.42
LTC2939HMS#TRPBF	MS-16	H		$3.48
LTC2939IMS#PBF	MS-16	I	$4.44	$3.11
LTC2939IMS#TRPBF	MS-16	I		$3.17
