当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1698
LTC1698技术文档下载：
LTC1698技术文档产品手册下载
LTC1698 - 典型应用图例：

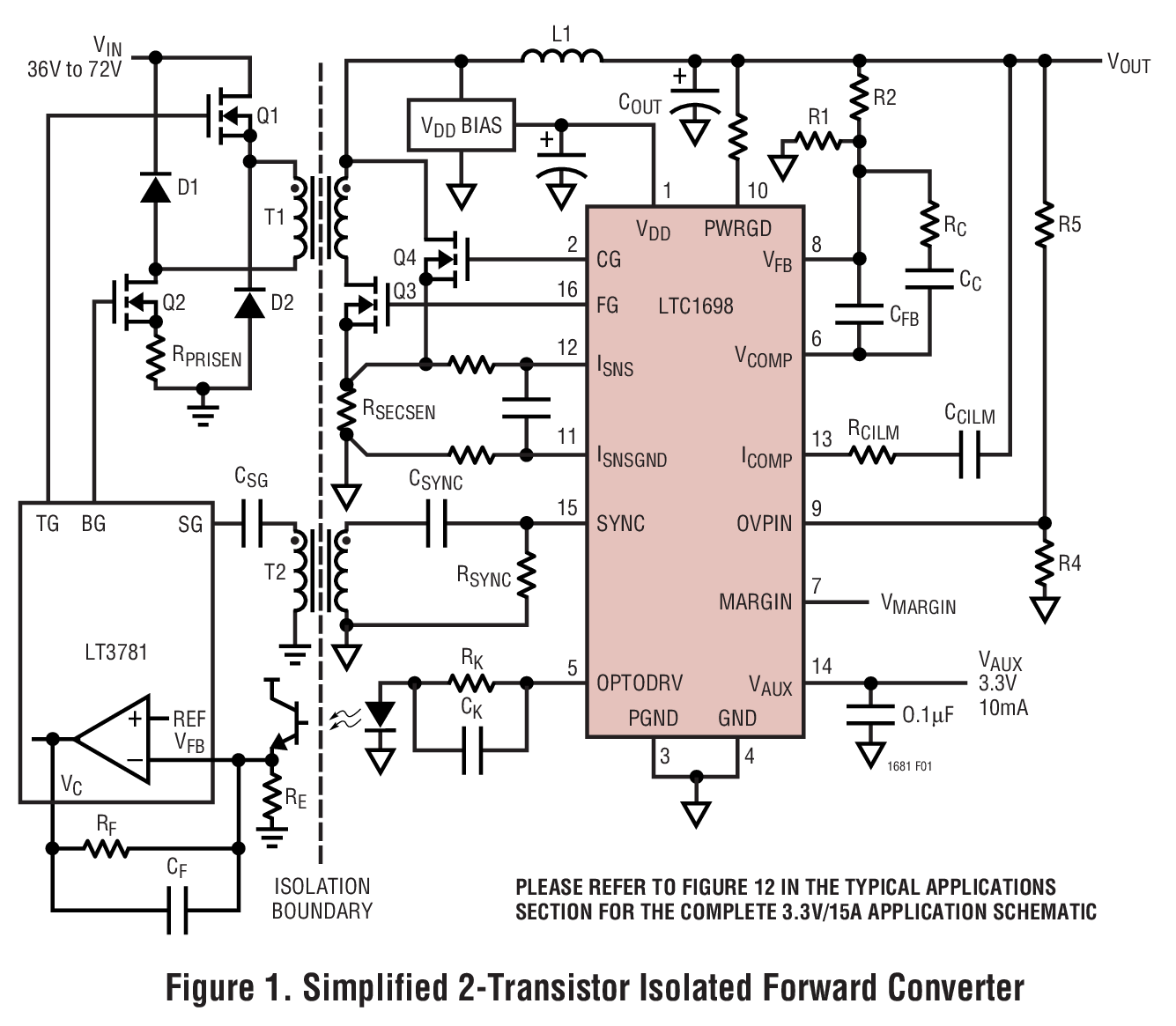

LTC1698典型应用图例一
LTC1698 - 封装图解：

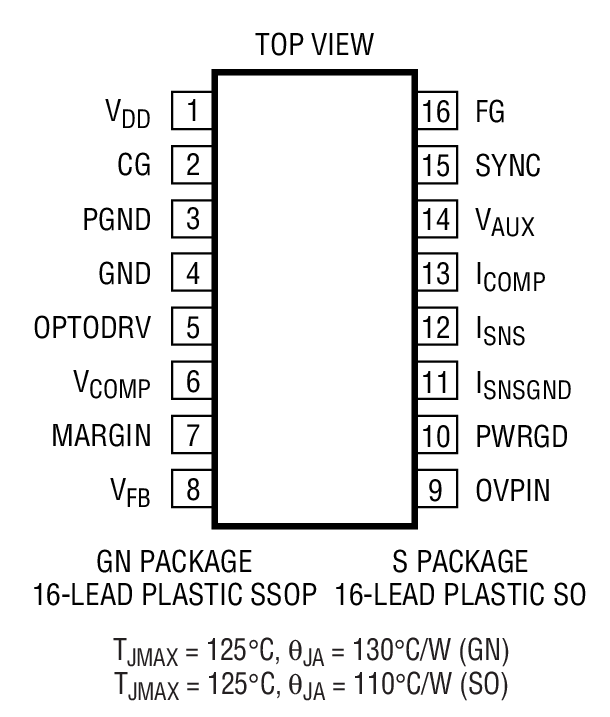

LTC1698封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1698介绍

LTC1698 - LTC1698是Isolated Secondary Synchronous Rectifier Controller

LTC1698是LINEAR凌力尔特公司的一款副边控制器产品，LTC1698是LTC1698是Isolated Secondary Synchronous Rectifier Controller，本站介绍了LTC1698的封装应用图解、特点和优点、功能等，并给出了与LTC1698相关的LINEAR元器件型号供参考。

LTC1698 - LTC1698是Isolated Secondary Synchronous Rectifier Controller - 副边控制器 - 电源管理 - 凌力尔特

LTC1698 - Isolated Secondary Synchronous Rectifier Controller

LTC1698 - Isolated Secondary Synchronous Rectifier Controller - Linear Technology（凌力尔特）

功能描述

The LTC1698 is a precision secondary-side forward converter controller that synchronously drives external N-channel MOSFETs. It is designed for use with the LT3781 primary-side synchronous forward converter controller to create a completely isolated power supply. The LT3781 synchronizes the LTC1698 through a small pulse transformer and the LTC1698 drives a feedback optocoupler to close the feedback loop. Output accuracy of ±0.8% and high efficiency over a wide range of load currents are obtained.

The LTC1698 provides accurate secondary-side current limit using an external current sense resistor. The input voltage at the MARGIN pin provides ±5% output voltage adjustment. A power good flag and overvoltage input are provided to ensure proper power supply conditions. An auxiliary 3.3V logic supply is included that supplies up to 10mA of output current.

特点
  • High Efficiency Over Wide Load Current Range
  • ±0.8% Output Voltage Accuracy
  • Dual N-Channel MOSFET Synchronous Drivers
  • Pulse Transformer Synchronization
  • Optocoupler Feedback Driver
  • Programmable Current Limit Protection
  • ±5% Margin Output Voltage Adjustment
  • Adjustable Overvoltage Fault Protection
  • Power Good Flag
  • Auxiliary 3.3V Logic Supply
  • Available in 16-Lead SSOP and SO Packages
    • 应用
  • 48V Input Isolated DC/DC Converters
  • Isolated Telecommunication Power Systems
  • Distributed Power Step-Down Converters
  • Industrial Control Systems
  • Automotive and Heavy Equipment
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1698EGN SSOP-16 E $6.27 $5.30
    LTC1698EGN#PBF SSOP-16 E $6.27 $5.30
    LTC1698EGN#TR SSOP-16 E $5.36
    LTC1698EGN#TRPBF SSOP-16 E $5.36
    LTC1698ES SO-16 E $6.33 $5.35
    LTC1698ES#PBF SO-16 E $6.33 $5.35
    LTC1698ES#TR SO-16 E $5.41
    LTC1698ES#TRPBF SO-16 E $5.41
    LTC1698IGN SSOP-16 I $6.92 $5.85
    LTC1698IGN#PBF SSOP-16 I $6.92 $5.85
    LTC1698IGN#TR SSOP-16 I $5.91
    LTC1698IGN#TRPBF SSOP-16 I $5.91
    LTC1698IS SO-16 I $6.98 $5.90
    LTC1698IS#PBF SO-16 I $6.98 $5.90
    LTC1698IS#TR SO-16 I $5.96
    LTC1698IS#TRPBF SO-16 I $5.96
