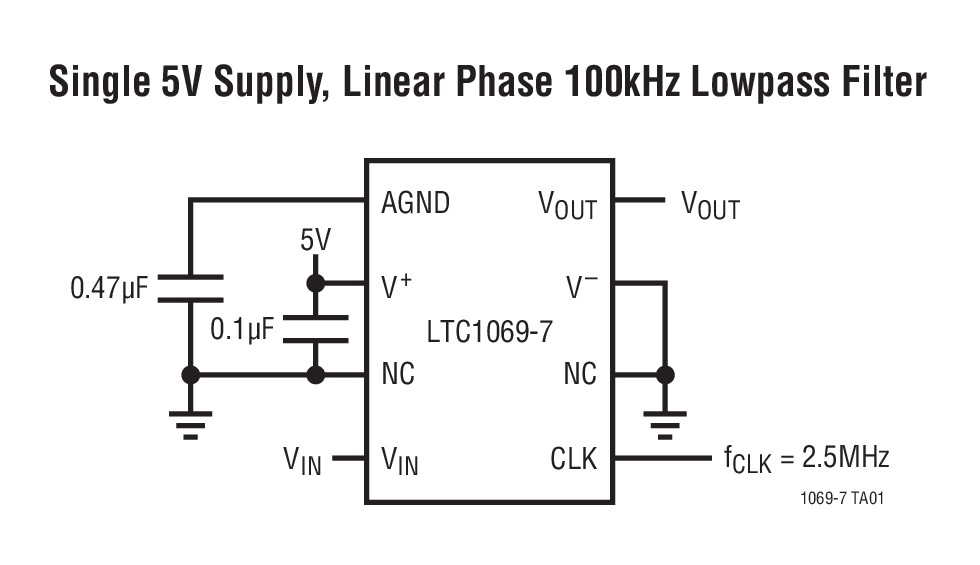

LTC1069-7典型应用图例一

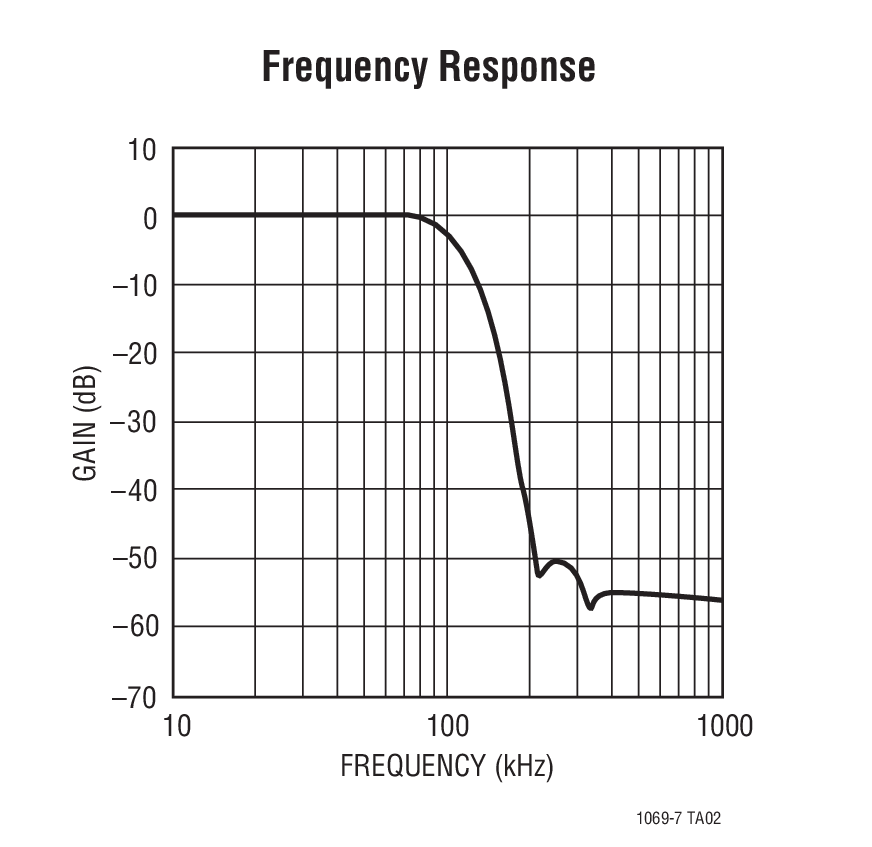

LTC1069-7典型应用图例二
LTC1069-7 - 封装图解：

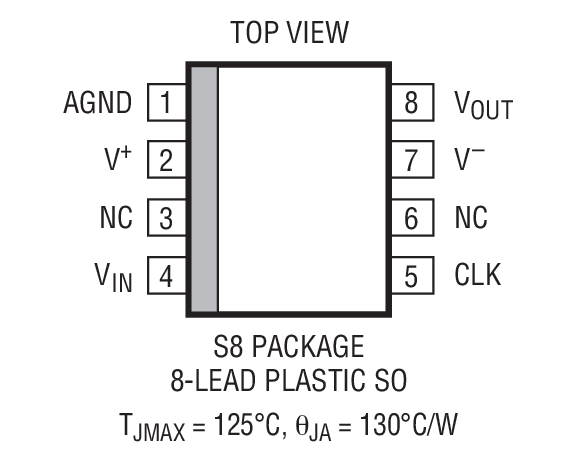

LTC1069-7封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1069-7介绍

LTC1069-7 - LTC1069-7是线性相位 8 阶低通滤波器

LTC1069-7是LINEAR凌力尔特公司的一款低通滤波器产品，LTC1069-7是LTC1069-7是线性相位 8 阶低通滤波器，本站介绍了LTC1069-7的封装应用图解、特点和优点、功能等，并给出了与LTC1069-7相关的LINEAR元器件型号供参考。

LTC1069-7 - LTC1069-7是线性相位 8 阶低通滤波器 - 低通滤波器 - 信号调理 - 凌力尔特

LTC1069-7 - 线性相位 8 阶低通滤波器

LTC1069-7 - 线性相位 8 阶低通滤波器 - Linear Technology（凌力尔特）

功能描述

LTC1069-7 是一款单片式、时钟可调谐、线性相位、8 阶低通滤波器。该滤波器的幅度响应近似一个升余弦滤波器 (α = 1)。该器件在截止频率条件下的增益为 -3dB，而在两倍截止频率条件下的衰减为 43dB。LTC1069-7 的截止频率由一个外部时钟来设定，并等于时钟频率除以 25。内部采样频率与截止频率之比为 50:1，即是在每个时钟周期中对输入信号进行两次采样，旨在降低发生混叠的风险。LTC1069-7 可从单 5V 电源至 ±5V 双电源工作。

在那些必须执行脉冲整形和通道带宽限制的数字通信系统中，可以采用 LTC1069-7 的增益和相位响应。任何需要一个具线性相位以及比传统 Bessel (贝塞耳) 滤波器更陡峭滚降的系统都可以采用 LTC1069-7。

LTC1069-7 具有一个宽动态范围。当采用 ±5V 电源和一个 0.1VRMS 至 2VRMS 输入范围时，“信号”与 “噪声 + THD”之比 ≥60dB。LTC1069-7 的宽带噪声为 140μVRMS。与其他的 LTC1069-X 滤波器不同，LTC1069-7 的典型通带增益等于 -1V/V。

LTC1069-7 采用 SO-8 封装。

要获得其他的滤波器响应和较低的功率/速度规格。请与凌力尔特联系。

特点
  • 采用 SO-8 封装的 8 阶、线性相位滤波器
  • 升余弦幅度响应
  • -43dB 衰减 (在2 x fCUTOFF)
  • 宽带噪声：140μVRMS
  • 从单 5V 电源至 ±5V 电源工作
  • 时钟可调谐至 200kHz (采用 ±5V 电源)
  • 时钟可调谐至 120kHz (采用单 5V 电源)
    • 应用
  • 数字通信滤波器
  • 具线性相位的抗混叠滤波器
  • 平滑滤波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1069-7CS8 SO-8 C $5.75 $4.80
    LTC1069-7CS8#PBF SO-8 C $5.75 $4.80
    LTC1069-7CS8#TR SO-8 C $4.86
    LTC1069-7CS8#TRPBF SO-8 C $4.86
    LTC1069-7IS8 SO-8 I $6.30 $5.20
    LTC1069-7IS8#PBF SO-8 I $6.30 $5.20
    LTC1069-7IS8#TR SO-8 I $5.26
    LTC1069-7IS8#TRPBF SO-8 I $5.26
