当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC1565-31
LTC1565-31技术文档下载：
LTC1565-31技术文档产品手册下载
LTC1565-31 - 典型应用图例：

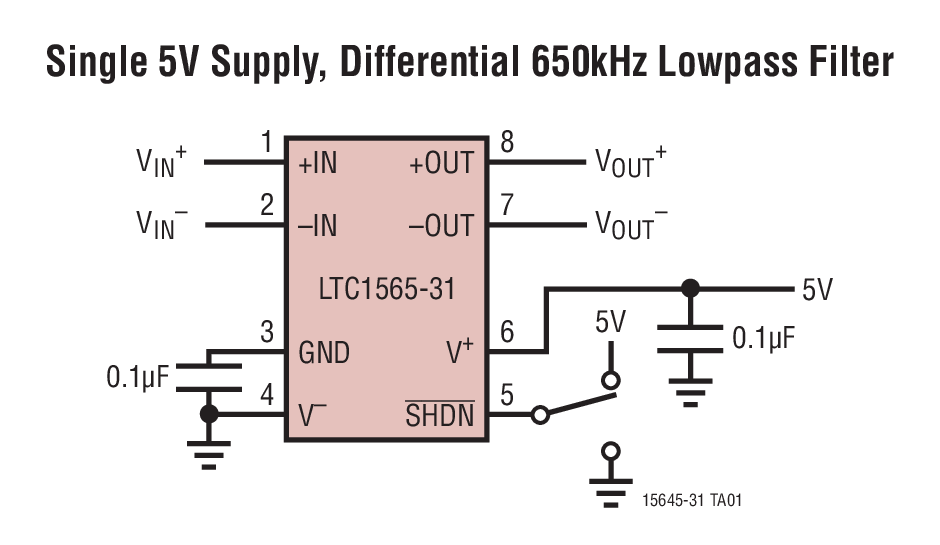

LTC1565-31典型应用图例一

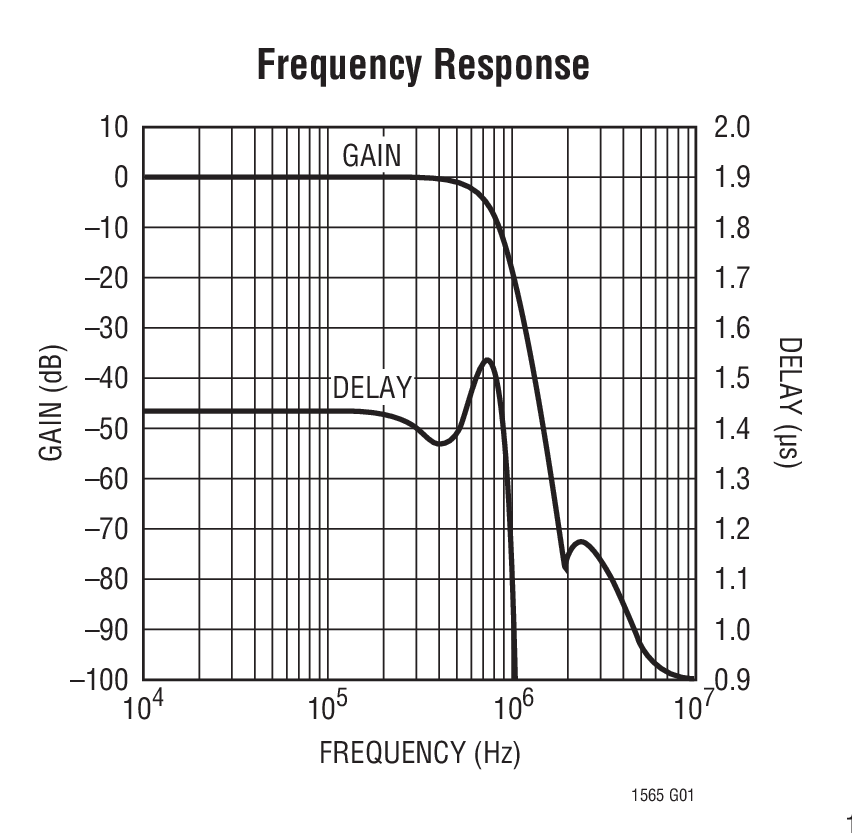

LTC1565-31典型应用图例二
LTC1565-31 - 封装图解：

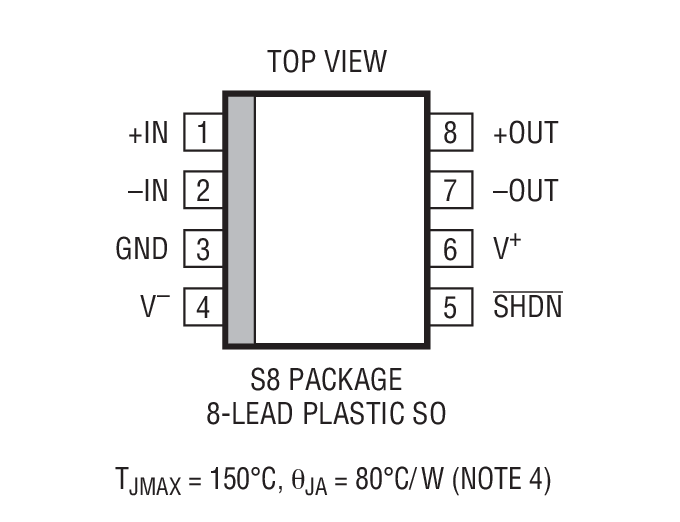

LTC1565-31封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1565-31介绍

LTC1565-31 - LTC1565-31是650kHz 连续时间、线性相位低通滤波器

LTC1565-31是LINEAR凌力尔特公司的一款低通滤波器产品，LTC1565-31是LTC1565-31是650kHz 连续时间、线性相位低通滤波器，本站介绍了LTC1565-31的封装应用图解、特点和优点、功能等，并给出了与LTC1565-31相关的LINEAR元器件型号供参考。

LTC1565-31 - LTC1565-31是650kHz 连续时间、线性相位低通滤波器 - 低通滤波器 - 信号调理 - 凌力尔特

LTC1565-31 - 650kHz 连续时间、线性相位低通滤波器

LTC1565-31 - 650kHz 连续时间、线性相位低通滤波器 - Linear Technology（凌力尔特）

功能描述

LTC1565-31 是一款 7 阶、连续时间、线性相位低通滤波器。LTC1565-31 的选择性再加上其线性相位和动态范围，使之适合于数据通信或数据采集系统中的滤波处理。滤波器衰减为 36dB (在 2 x fCUTOFF) 和至少 72dB (对于 3 x fCUTOFF 以上的频率)。与性能相当的 LC 滤波器不同，LTC1565-31 是利用通带中的一个线性相位响应来实现该选择性。

凭借 5% 的截止频率准确度，LTC1565-31 可在那些需要匹配滤波器对的应用中使用，例如收发器 I 和 Q 通道。此外，差分输入和输出还提供了一个用于这些无线系统的简单接口。

当采用单 5V 电源和一个 2VP-P 输入时，LTC1565-31 实现了一个令人难忘的 75dB 无寄生动态范围。最大信噪比为 78dB，这是在采用一个 2.5VP-P 输入信号时实现的。

LTC1565-31 具有一种停机模式，在该模式中，电源电流通常小于 10µA。

对于 W-CDMA、3G、CDMA 2000 及其他蜂窝和非蜂窝截止频率或单端 I/O，请与凌力尔特公司联系以获取更多的相关信息。

特点
  • 采用SO-8 封装的 7 阶、650kHz 线性相位滤波器
  • 差分输入和输出
  • 采用单 5V 或一个 ±5V 工作电源
  • 低偏移：5mV (典型值)
  • 75dB THD 和 SNR
  • 78dB SNR
  • 停机模式
  • 无需外部元件
  • 无需外部时钟信号
    • 应用
  • CDMA 基站
  • 数据通信
  • 抗混叠滤波器
  • 平滑滤波器或重构滤波器
  • 匹配滤波器对
  • 替代 LC 滤波器
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1565-31CS8 SO-8 C $4.30 $3.65
    LTC1565-31CS8#PBF SO-8 C $4.30 $3.65
    LTC1565-31CS8#TR SO-8 C $3.71
    LTC1565-31CS8#TRPBF SO-8 C $3.71
    LTC1565-31IS8 SO-8 I $4.93 $4.25
    LTC1565-31IS8#PBF SO-8 I $4.93 $4.25
    LTC1565-31IS8#TR SO-8 I $4.31
    LTC1565-31IS8#TRPBF SO-8 I $4.31
