LT3593典型应用图例

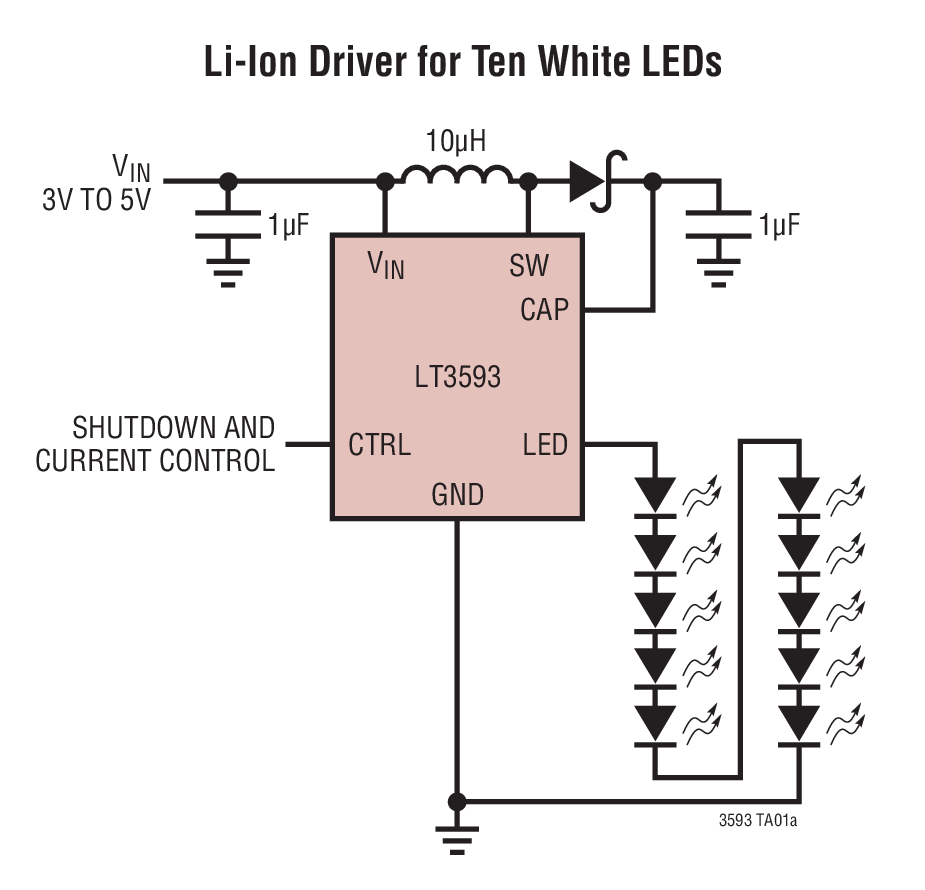

LT3593典型应用图例一

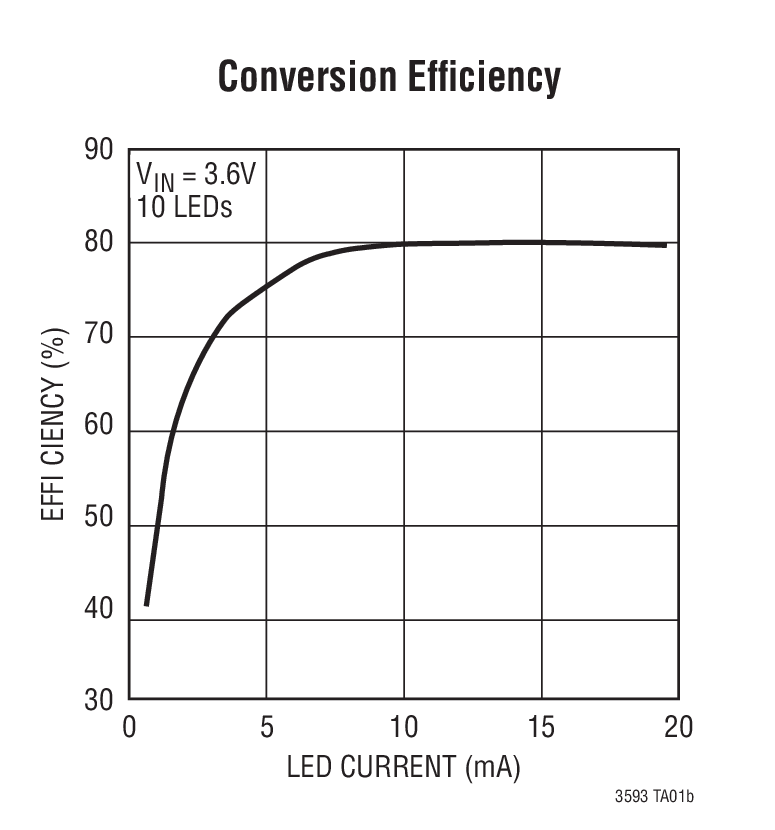

LT3593典型应用图例二
LT3593封装图解

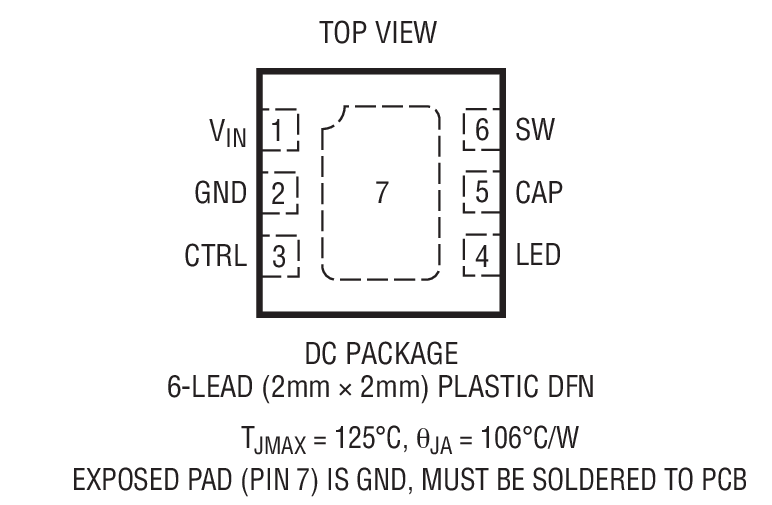

LT3593封装图解一

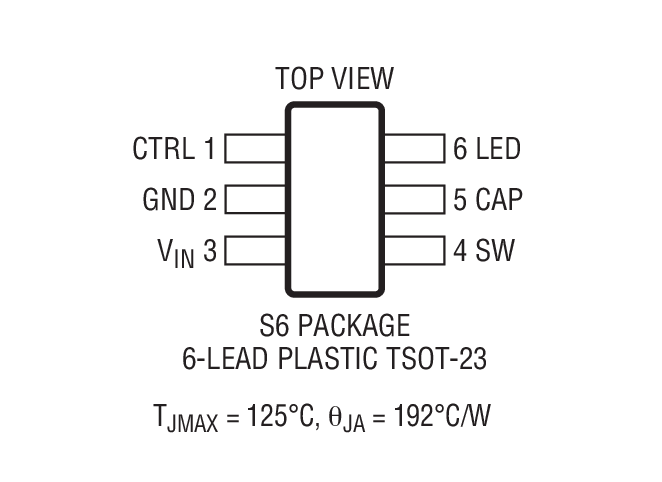

LT3593封装图解二
LT3593是具输出断接和单引脚电流设置功能的 1MHz 白光 LED 驱动器

LT3593 - 具输出断接和单引脚电流设置功能的 1MHz 白光 LED 驱动器

LT3593 - 具输出断接和单引脚电流设置功能的 1MHz 白光 LED 驱动器 - Linear Technology(凌力尔特)

功能描述
LT3593 是一款升压型 DC/DC 转换器,专为从单节锂离子电池来驱动多达 10 个串联白光 LED 而设计。LED 的串联连接提供了相等的 LED 电流,并免除了增设镇流电阻器的需要。该器件具有一种独特的高压侧 LED 电流检测功能,使其能够在 LED 串的低压侧可在任何地方回接至地的场合中起一个“单线式电流源”的作用。

其他特点包括停机模式中的输出断接、开路 LED 保护和单引脚停机/LED 电流控制。对 CTRL 引脚进行电平变换,以通过一个内部计数器和一个 5 位 DAC 来调节 LED 电流。

LT3593 的开关频率为 1MHz,因而允许使用纤巧型外部元件。恒定频率开关操作实现了低输入噪声,并可采用一个小的输出电容器。LT3593 采用 6 引脚 DFN (2mm x 2mm) 和 6 引脚 SOT-23 封装。
特点
  • 可从一个 3V 电源来驱动多达 10 个白光 LED
  • 单引脚停机和电流设置
  • LED 在停机模式中被断接
  • 32:1 的线性亮度控制范围
  • VIN 范围:2.7V 至 5.5V
  • ±5% 输出电流准确度 (在全标度)
  • 低停机电流:3μA
  • 1MHz 开关频率
  • 仅需 1μF 输出电容器
  • 扁平 6 引脚 DFN (2mm x 2mm x 0.75mm) 和 6 引脚 SOT-23 封装
  • 应用
  • 蜂窝电话
  • 数码相机
  • PDA、手持式电脑
  • MP3 播放器
  • GPS 接收机
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3593EDC#PBF 2x2 DFN-6 E $2.00
    LT3593EDC#TRMPBF 2x2 DFN-6 E $2.00 $1.45
    LT3593EDC#TRPBF 2x2 DFN-6 E $2.00 $1.40
    LT3593ES6#TRMPBF SOT-23 E $2.00 $1.45
    LT3593ES6#TRPBF SOT-23 E $2.00 $1.40
