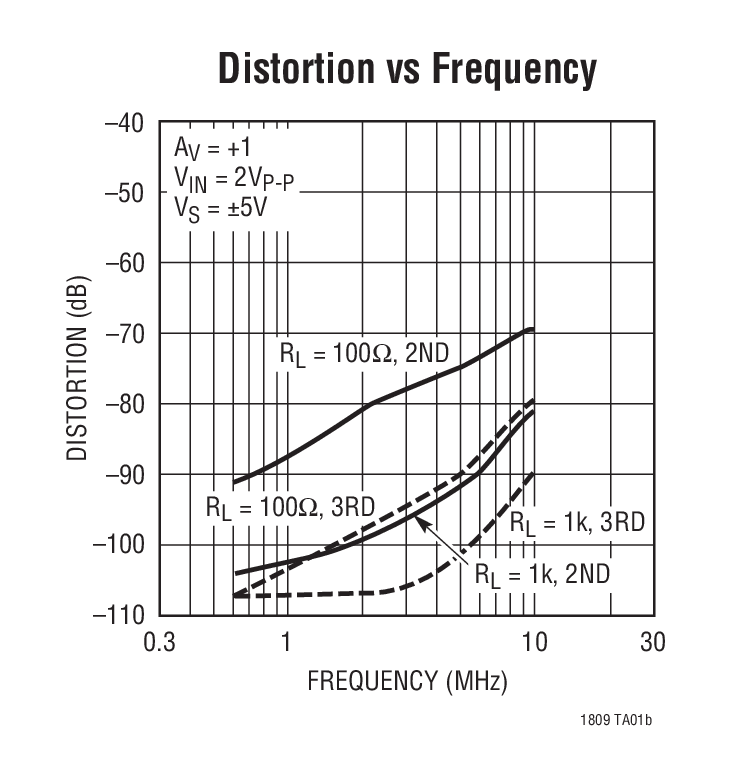

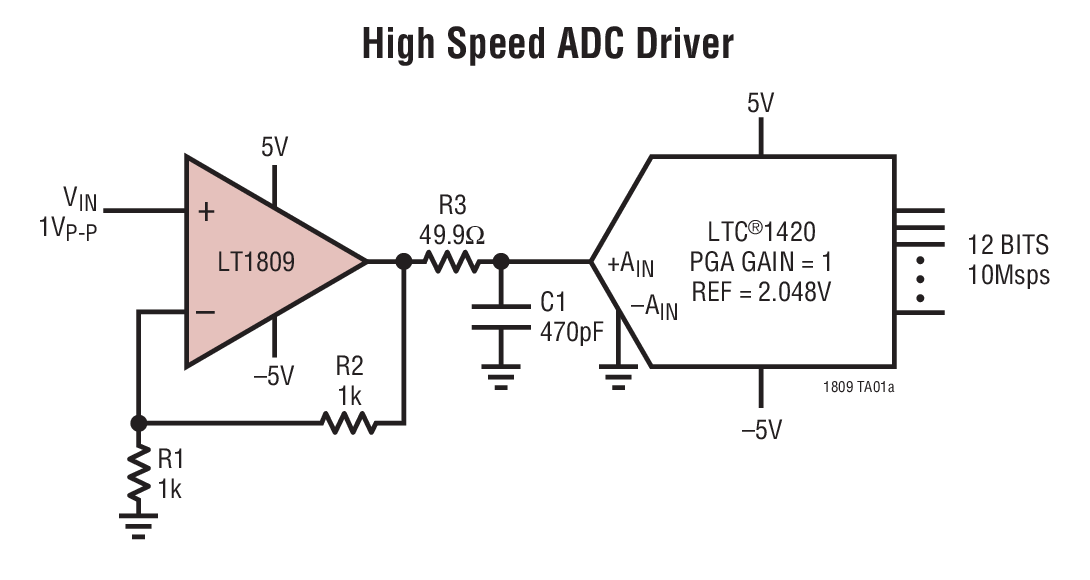

LT1810 - 典型应用图例：

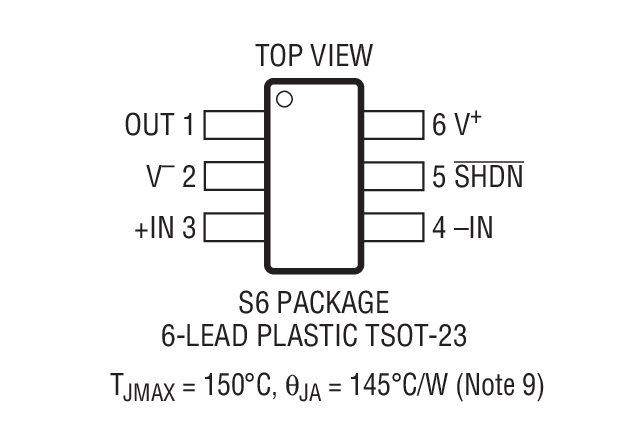

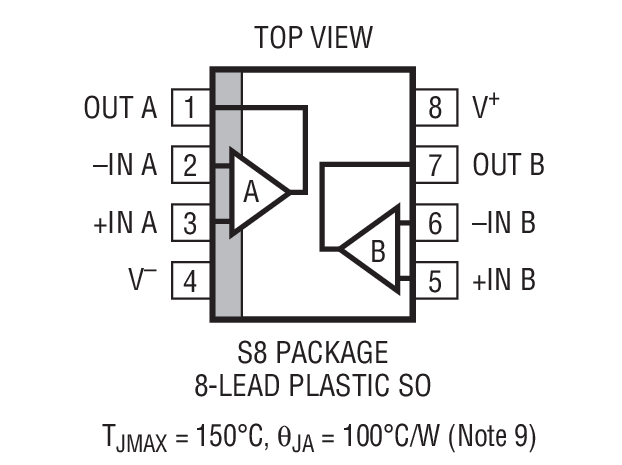

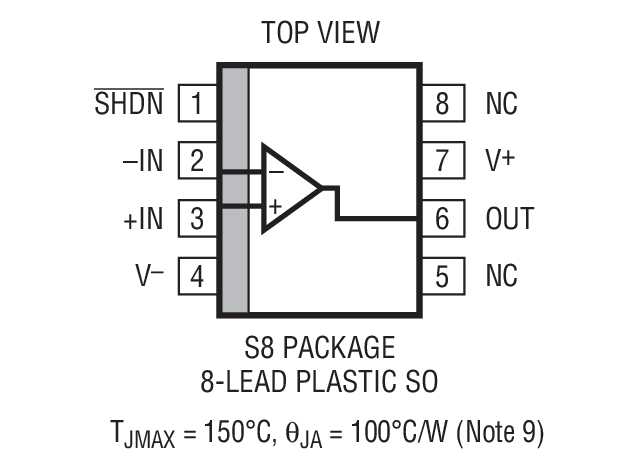

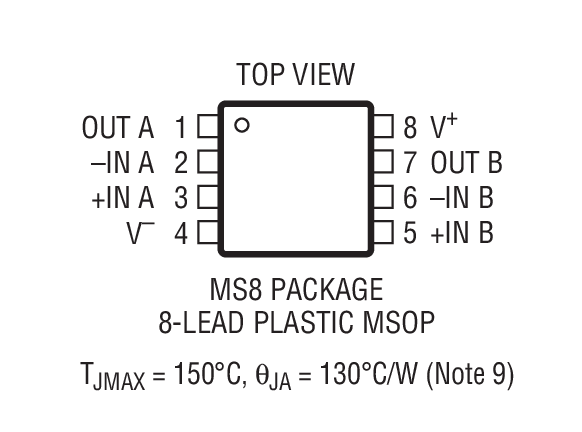

LT1810 - 封装图解：

LINEAR凌力尔特芯片：

LT1810 - LT1810是双通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器

LT1810是LINEAR凌力尔特公司的一款高速放大器产品，LT1810是LT1810是双通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器，本站介绍了LT1810的封装应用图解、特点和优点、功能等，并给出了与LT1810相关的LINEAR元器件型号供参考。

LT1810 - LT1810是双通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器 - 高速放大器 - 信号调理 - 凌力尔特

LT1810 - 双通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器

LT1810 - 双通道、180MHz、350V/μs 轨至轨输入和输出低失真运算放大器 - Linear Technology（凌力尔特）

功能描述

LT1809 / LT1810 是单通道/双通道、低失真、轨至轨输入和输出运算放大器，具有一个 350V/μs 的转换速率。这些放大器拥有一个 320MHz 的 -3dB 带宽 (在单位增益条件下)、一个 180MHz 的增益-带宽乘积 (AV ≥10) 和一个 85mA 的输出电流，以适应低电压、高性能信号调理系统的需要。

LT1809 / LT1810 具有一个包括两个电源轨的输入范围，以及一个在任一电源轨的 20mV 之内摆动的输出，旨在最大限度地拓宽低电源电压应用中的信号动态范围。

LT1809 / LT1810 具有非常低的失真 (在高达 5MHz 的频率条件下为 -90dBc)，因而使得它们能够在高性能数据采集系统中使用。

LT1809 / LT1810 能够在 2.5V 至 12.6V 的电源范围内保持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。输入可以被驱动至电源范围以外，而不会造成损坏或输出倒相的情况。

LT1809 采用具标准运算放大器引出脚配置的 8 引脚 SO 封装和 6 引脚 SOT-23 封装。LT1810 具有标准的双通道运算放大器引出脚配置，并采用 8 引脚 SO 和 MSOP 封装。这些器件可被用来直接替代许多运算放大器，以改善输入/输出范围和性能。

特点

-3dB 带宽：320MHz，AV = 1

增益-带宽乘积：180MHz，AV ≥ 10

转换速率：350V/μs

宽电源范围：2.5V 至 12.6V

大输出电流：85mA

低失真，5MHz：-90dBc

输入共模范围包括两个电源轨

轨至轨输出摆幅

输入失调电压，轨至轨：2.5mV (最大值)

共模抑制：89dB (典型值)

电源抑制：87dB (典型值)

开环增益：100V/mV (典型值)

停机引脚：LT1809

单通道器件采用 8 引脚 SO 和 6 引脚 SOT-23 封装

双通道器件采用 8 引脚 SO 和 MSOP 封装

工作温度范围：-40ºC 至 85ºC

扁平 (高度仅 1mm) 的 SOT-23 (ThinSOTTM) 封装

应用

驱动 A/D 转换器

低电压信号处理

有源滤波器

轨至轨缓冲放大器

视频线路驱动器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1810CMS8	MS-8	C	$3.35	$2.80
LT1810CMS8#PBF	MS-8	C	$3.35	$2.80
LT1810CMS8#TR	MS-8	C		$2.86
LT1810CMS8#TRPBF	MS-8	C		$2.86
LT1810CS8	SO-8	C	$3.20	$2.65
LT1810CS8#PBF	SO-8	C	$3.20	$2.65
LT1810CS8#TR	SO-8	C		$2.71
LT1810CS8#TRPBF	SO-8	C		$2.71
LT1810IMS8	MS-8	I	$3.65	$3.05
LT1810IMS8#PBF	MS-8	I	$3.65	$3.05
LT1810IMS8#TR	MS-8	I		$3.11
LT1810IMS8#TRPBF	MS-8	I		$3.11
LT1810IS8	SO-8	I	$3.50	$2.90
LT1810IS8#PBF	SO-8	I	$3.50	$2.90
LT1810IS8#TR	SO-8	I		$2.96
LT1810IS8#TRPBF	SO-8	I		$2.96
