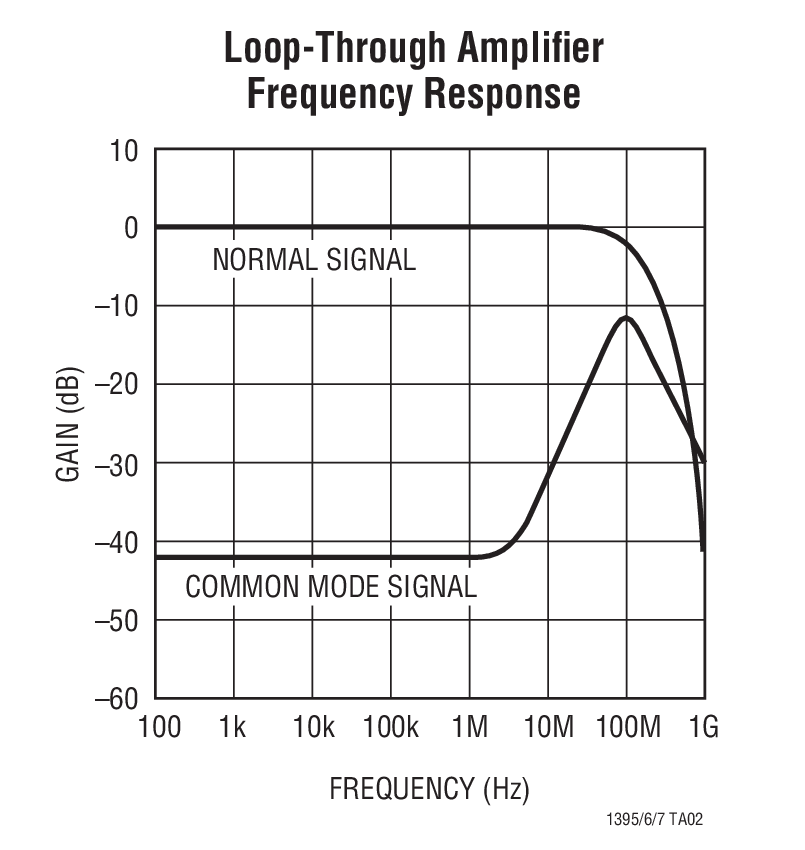

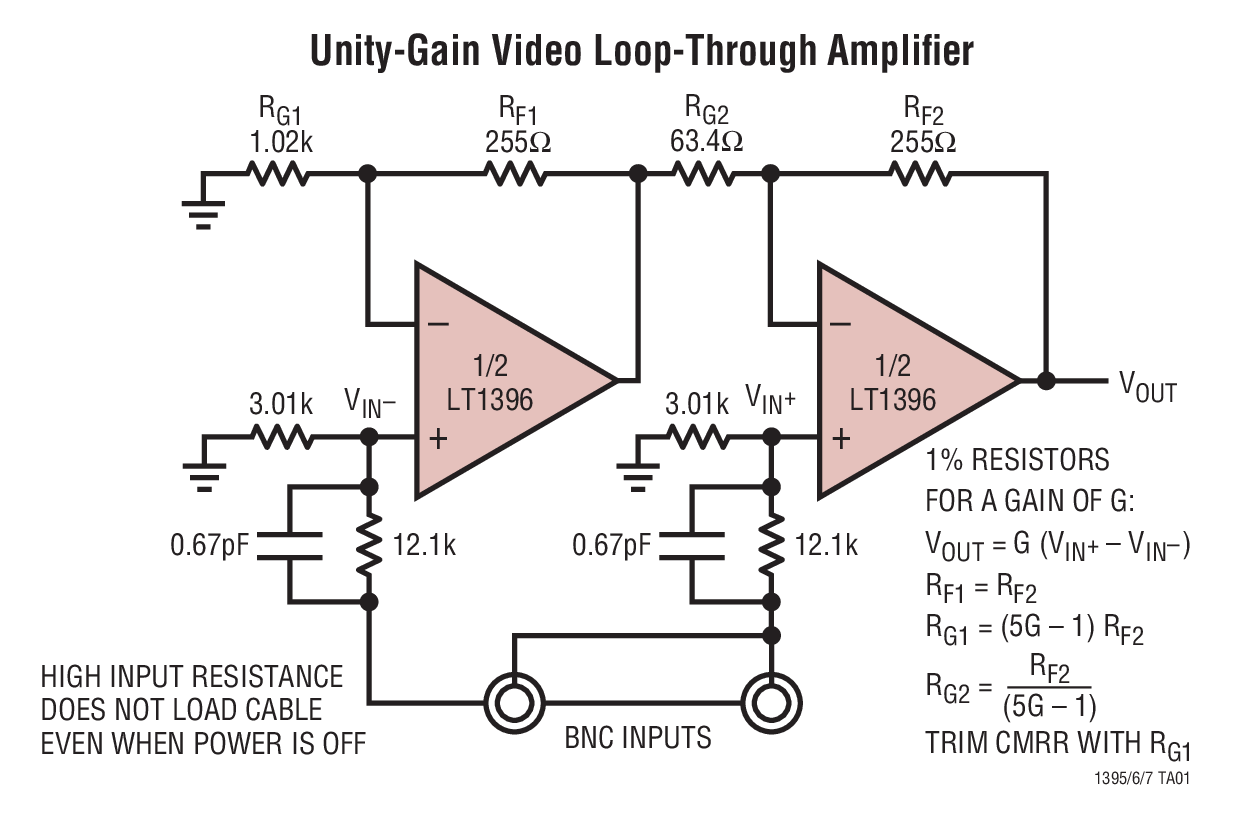

LT1397 - 典型应用图例：

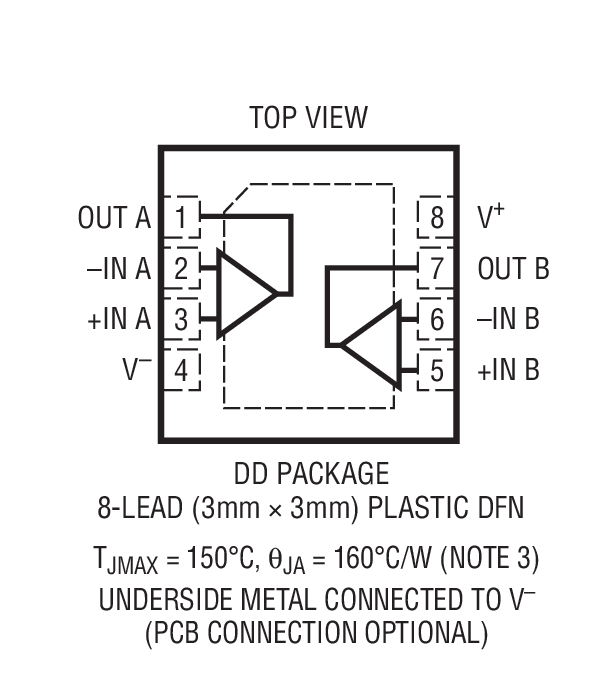

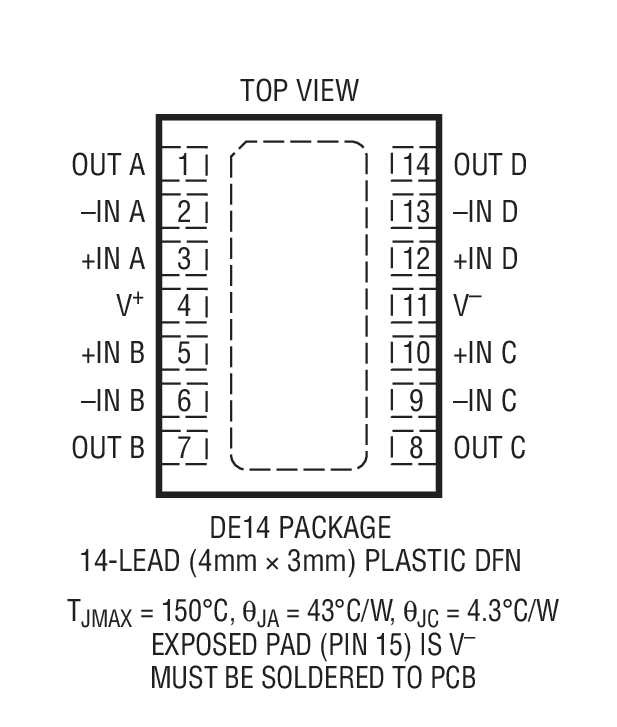

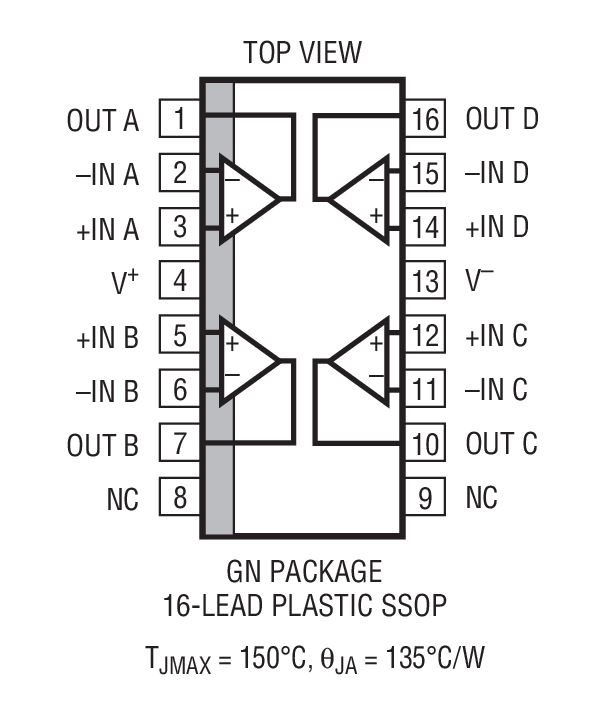

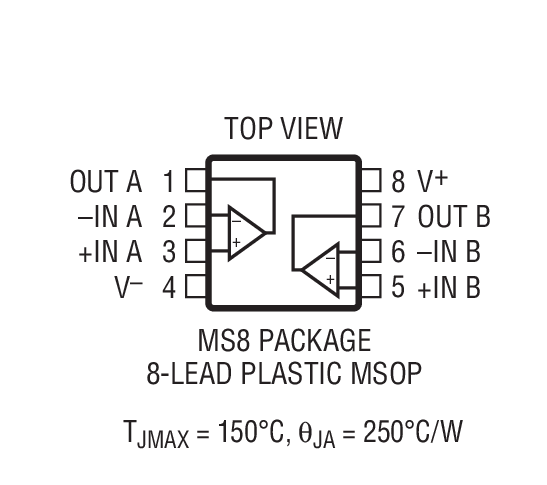

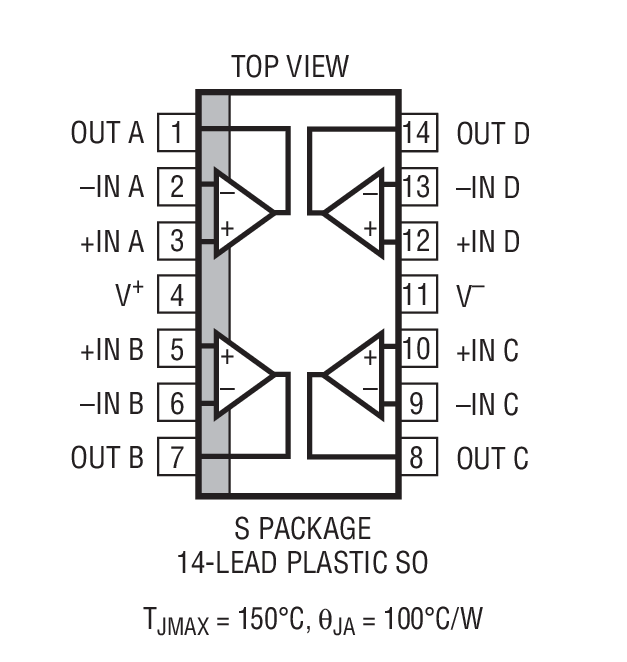

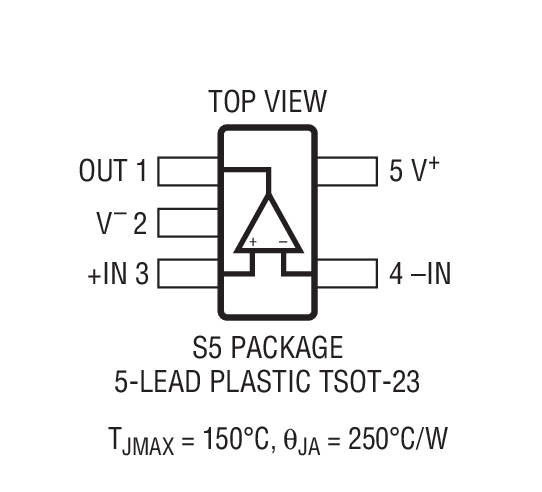

LT1397 - 封装图解：

LT1397 - LT1397是四路 400MHz 电流反馈放大器

LT1397是Linear公司的一款高速放大器产品，LT1397是四路 400MHz 电流反馈放大器，本站介绍了LT1397的封装应用图解、特点和优点、功能等，并给出了与LT1397相关的凌力尔特元器件型号供参考。

LT1397 - 四路 400MHz 电流反馈放大器

LT1397 - 四路 400MHz 电流反馈放大器 - Linear Technology（凌力尔特）

功能描述

LT1395/LT1396/LT1397 是单路/双路/四路 400MHz 电流反馈放大器，具有一个 800V/μs 的转换速率，并能够驱动高达 80mA 的输出电流。

LT1395/LT1396/LT1397 可采用从单 4V 至 ±6V 的所有工作电源。当在采用 ±5V 时，它们吸收的电源电流为每个放大器4.6mA。LT1395CS6 还增设了一个停机引脚。当被停用时，LT1395CS6 吸收的电源电流实际上为零，而且其输出变至高阻抗。LT1395CS6 的接通将仅需要 30ns，而关断则需 40ns 的时间，从而使其成为扩频和便携式设备应用的理想选择。

对于那些空间受限的应用，LT1395 可采用 TSOT-23 封装，LT1396 可提供纤巧型 3mm x 3mm x 0.75mm 双侧引脚细间距无引线 DFN 封装，而 LT1397 则可使用纤巧型4mm x 3mm x 0.75mm DFN 封装。

LT1395/LT1396/LT1397 的制造运用了凌力尔特专有的互补双极型工艺。它们具有标准的单路/双路/四路引出脚配置，并专为在 ±5V 电源电压条件下使用而优化。

特点

在 ±5V 时的带宽为 400MHz (AV = 1)

在 ±5V 时的带宽为 350MHz (AV = 2、-1)

0.1dB 增益平坦度：100MHz (AV = 1、2 和 -1)

高转换速率：800V/μs

宽电源范围：±2V (4V) 至 ±6V (12V)

80mA 输出电流

低电源电流：每个放大器为 4.6mA

LT1395：SO-8、TSOT23-5 和 TSOT23-6 封装 LT1396：SO-8、MSOP 和纤巧型 3mm x 3mm x 0.75mm DFN-8 封装 LT1397：SO-14、SSOP-16 和纤巧型 4mm x 3mm x 0.75mm DFN-14 封装

扁平 (高度仅 1mm) ThinSOTTM 封装

应用

电缆驱动器

视频放大器

MUX 放大器

高速便携式设备

IF 放大器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LT1397CDE#PBF	4x3 DFN-14	C	$2.31	$1.95
LT1397CDE#TRPBF	4x3 DFN-14	C		$1.95
LT1397CGN	SSOP-16	C	$2.55	$2.15
LT1397CGN#PBF	SSOP-16	C	$2.55	$2.15
LT1397CGN#TR	SSOP-16	C		$2.15
LT1397CGN#TRPBF	SSOP-16	C		$2.15
LT1397CS	SO-14	C	$2.55	$2.15
LT1397CS#PBF	SO-14	C	$2.55	$2.15
LT1397CS#TR	SO-14	C		$2.15
LT1397CS#TRPBF	SO-14	C		$2.15
LT1397HDE#PBF	4x3 DFN-14	H	$2.79	$2.35
LT1397HDE#TRPBF	4x3 DFN-14	H		$2.35
