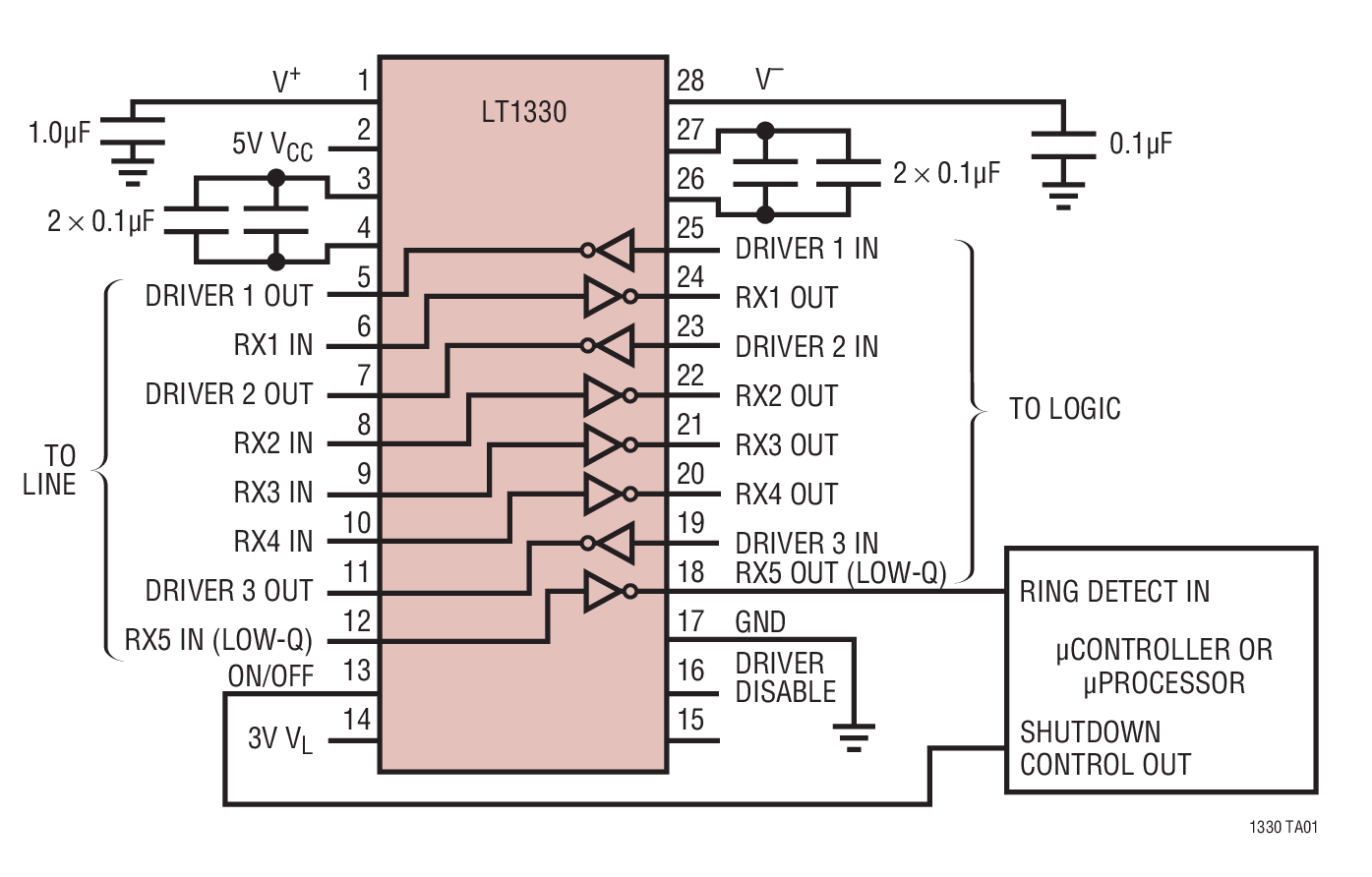

LT1330典型应用图例一

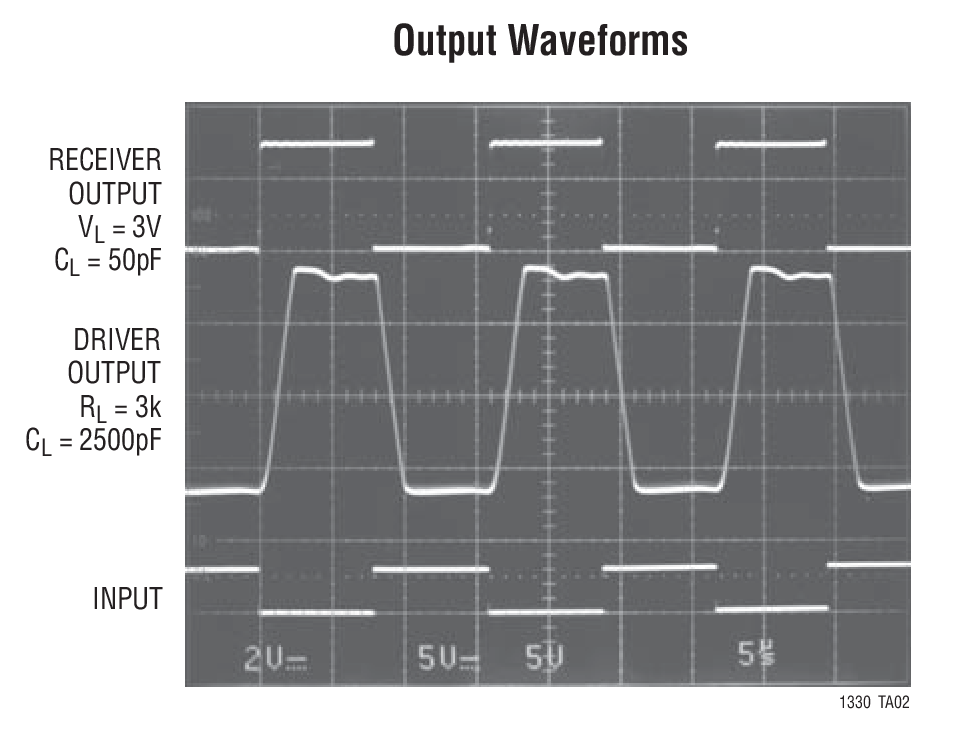

LT1330典型应用图例二
LT1330 - 封装图解：

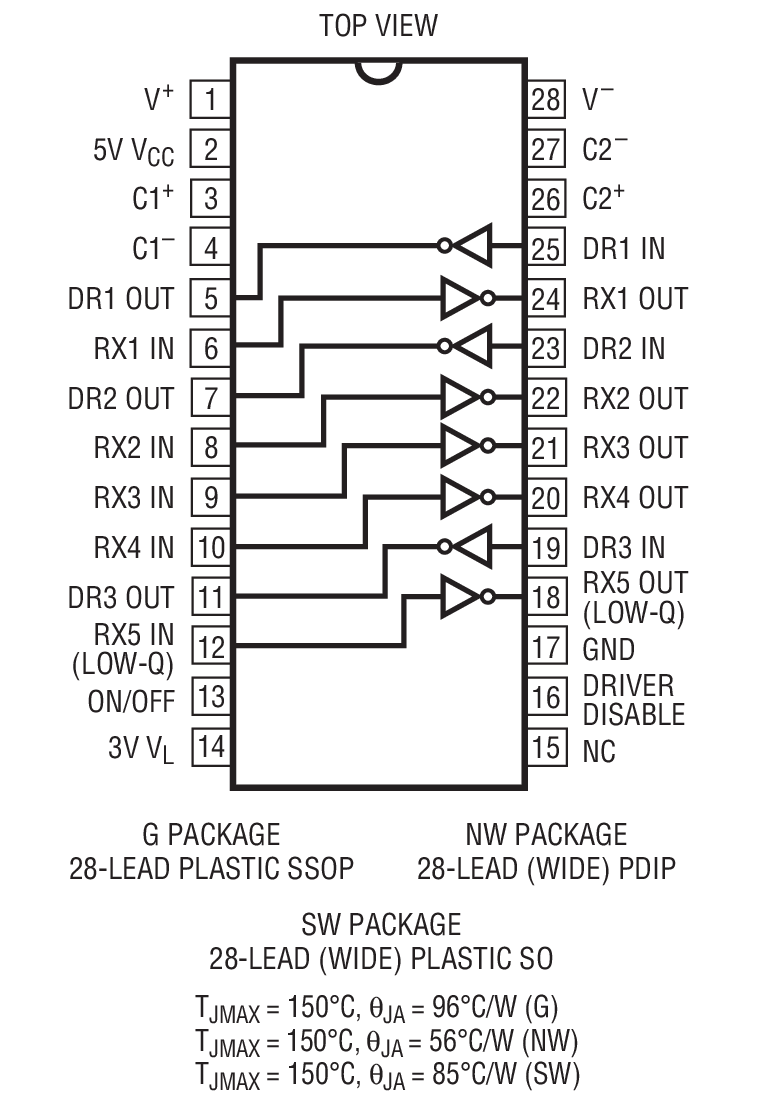

LT1330封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1330介绍

LT1330 - LT1330是具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器

LT1330是LINEAR凌力尔特公司的一款RS232 / RS562 收发器产品，LT1330是LT1330是具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器，本站介绍了LT1330的封装应用图解、特点和优点、功能等，并给出了与LT1330相关的LINEAR元器件型号供参考。

LT1330 - LT1330是具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器 - RS232 / RS562 收发器 - 接口器件 - 凌力尔特

LT1330 - 具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器

LT1330 - 具 3V 逻辑接口并有一个接收器在停机模式中处于运行状态的 5V RS232 收发器 - Linear Technology（凌力尔特）

功能描述

LT1330 是一款内含 3 个驱动器和 5 个接收器的 RS232 收发器，具有低电源电流。LT1330 专为与新型 3V 逻辑器件相连接而设计，从一个 5V 电源和一个 3V 逻辑电源获取工作电压。可以将该芯片关断至微功率操作模式，此时只有一个接收器处于运行状态，用于监视 RS232 输入 (例如：检测来自一个调制解调器的振铃)。

LT1330 完全符合所有的 EIA RS232 规格。此外，RS232 线路输入和输出引脚还能够安全承受多个 ±10kV ESD 冲击。这免除了在用于 RS232 器件的线路引脚上增设昂贵 TransZorb (瞬态电压抑制器) 的需要。

LT1330 的工作速率可达 120kBaud，即使在驱动高容性负载的情况下也不例外。在停机期间，驱动器和接收器输出处于一种高阻抗状态，从而允许将器件并联起来使用。

特点
  • 3V 逻辑接口
  • ESD 防护至 ±10kV
  • 采用小的电容器：0.1μF、0.2μF、1.0μF
  • 一个低功率接收器在停机模式中保持运行状态
  • 引脚与 LT1137A 和 LT1237 兼容
  • 120kBaud 操作 (对于 RL = 3k，CL = 2500pF)
  • 250kBaud 操作 (对于 RL = 3k，CL = 1000pF)
  • 可与 CMOS 型器件相比的低功率：30mW
  • 简易型 PC 布局 —— 直通式架构
  • 坚固型双极设计
  • 输出在器件关断或断电时呈一种高阻抗状态
  • 绝对无闭锁
  • 停机模式中的电源电流为 60μA
  • 采用 SO 和 SSOP 封装
    • 应用
  • 笔记本电脑
  • 掌上型电脑
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1330CG SSOP-28 C $5.42 $4.20
    LT1330CG#PBF SSOP-28 C $5.42 $4.20
    LT1330CG#TR SSOP-28 C $4.30
    LT1330CG#TRPBF SSOP-28 C $4.30
    LT1330CNW NW-28 C $4.92 $3.90
    LT1330CNW#PBF NW-28 C $4.92 $3.90
    LT1330CSW SW-28 C $4.92 $3.90
    LT1330CSW#PBF SW-28 C $4.92 $3.90
    LT1330CSW#TR SW-28 C $4.00
    LT1330CSW#TRPBF SW-28 C $4.00
