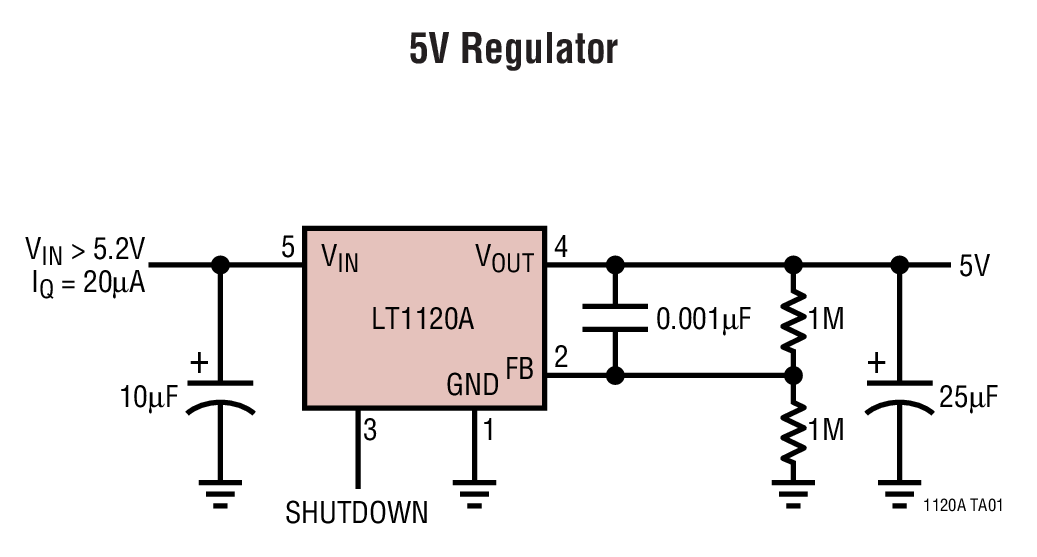

LT1120A典型应用图例一

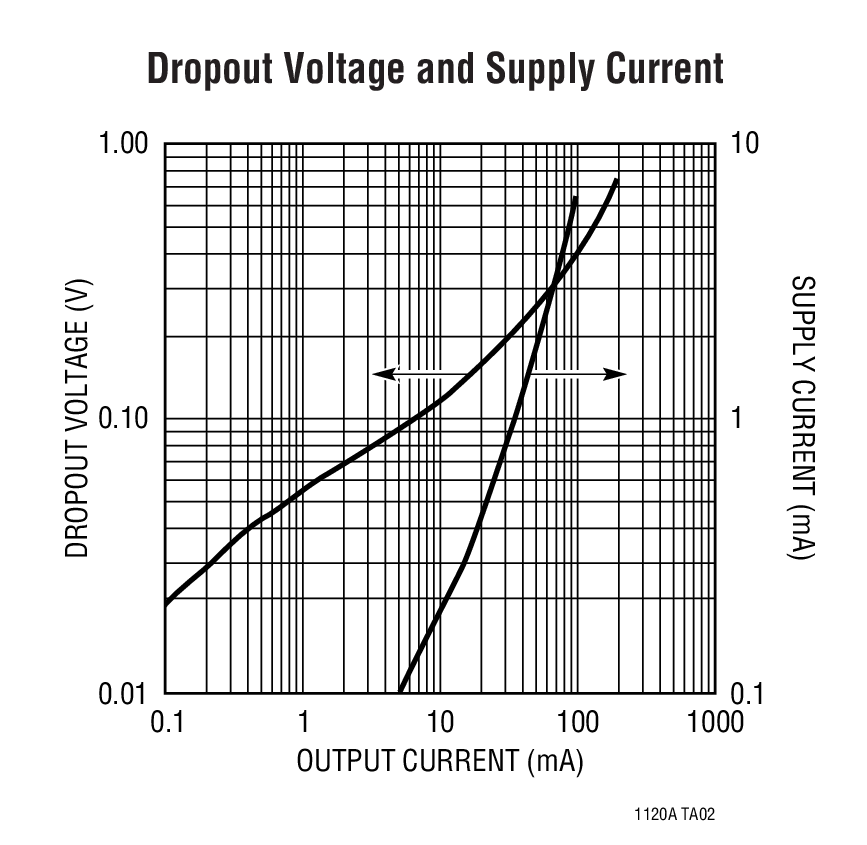

LT1120A典型应用图例二
LT1120A - 封装图解：

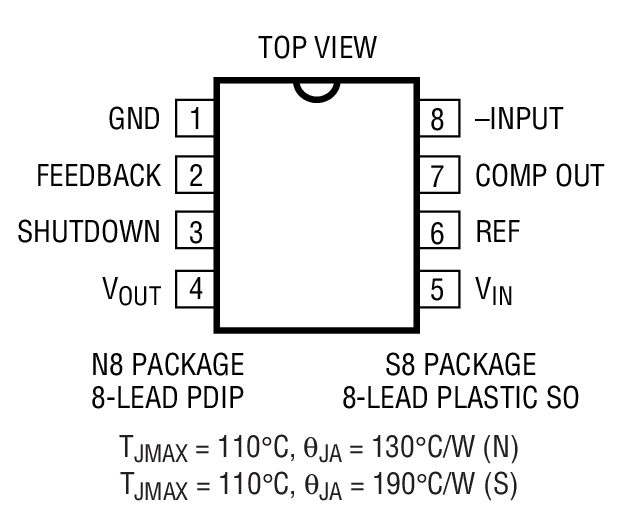

LT1120A封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1120A介绍

LT1120A - LT1120A是Micropower Regulator with Comparator and Shutdown

LT1120A是LINEAR凌力尔特公司的一款正稳压器产品，LT1120A是LT1120A是Micropower Regulator with Comparator and Shutdown，本站介绍了LT1120A的封装应用图解、特点和优点、功能等，并给出了与LT1120A相关的LINEAR元器件型号供参考。

LT1120A - LT1120A是Micropower Regulator with Comparator and Shutdown - 正稳压器 - 电源管理 - 凌力尔特

LT1120A - Micropower Regulator with Comparator and Shutdown

LT1120A - Micropower Regulator with Comparator and Shutdown - Linear Technology（凌力尔特）

功能描述

The LT?1120A is a combination micropower positiveregulator and free collector comparator on a single monolithicchip. With only 20μA supply current, the LT1120Acan supply over 125mA of output current. Input voltagerange is from 4.5V to 36V and dropout voltage is 0.6V at125mA. Dropout voltage decreases with lower load currents.Also included on the chip is a class B output 2.5Vreference that can either source or sink current. Thisallows it to be used as a supply splitter or auxiliary output.A shutdown pin allows logic shutdown of the output.

The comparator can be used for system or battery monitoring.For example, the comparator can be used to warnof low system voltage. Frequency compensation of thecomparator for amplifier applications can be obtained byadding external output capacitance.

特点
  • 20μA Supply Current
  • 125mA Output Current
  • 2.5V Reference
  • Reference Output Sources 4mA and Sinks 4mA
  • Open Collector Comparator Sinks 10mA
  • Logic Shutdown
  • 0.2V Dropout Voltage
  • Thermal Limiting
  • 8-Lead SO Package
    • 应用
  • Battery Systems
  • Battery Backup System
  • Portable Terminals
  • Portable Instruments
  • Memory Keep Alive
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1120ACN8 N-8 C $3.17 $2.55
    LT1120ACN8#PBF N-8 C $3.17 $2.55
    LT1120ACS8 SO-8 C $3.67 $2.95
    LT1120ACS8#PBF SO-8 C $3.67 $2.95
    LT1120ACS8#TR SO-8 C $3.01
    LT1120ACS8#TRPBF SO-8 C $3.01
    LT1120AIS8 SO-8 I $4.75 $3.80
    LT1120AIS8#PBF SO-8 I $4.75 $3.80
    LT1120AIS8#TR SO-8 I $4.81 $3.86
    LT1120AIS8#TRPBF SO-8 I $4.81 $3.86
