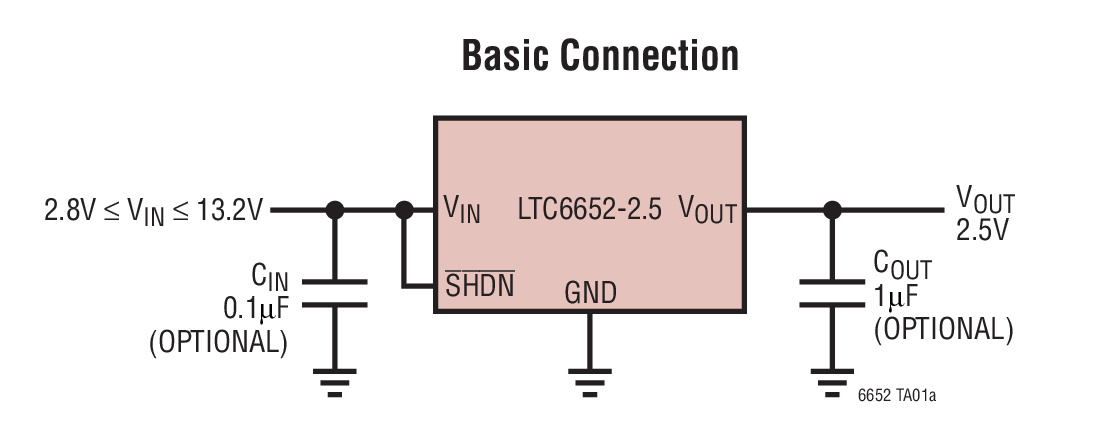

LTC6652BHMS8-5典型应用图例一

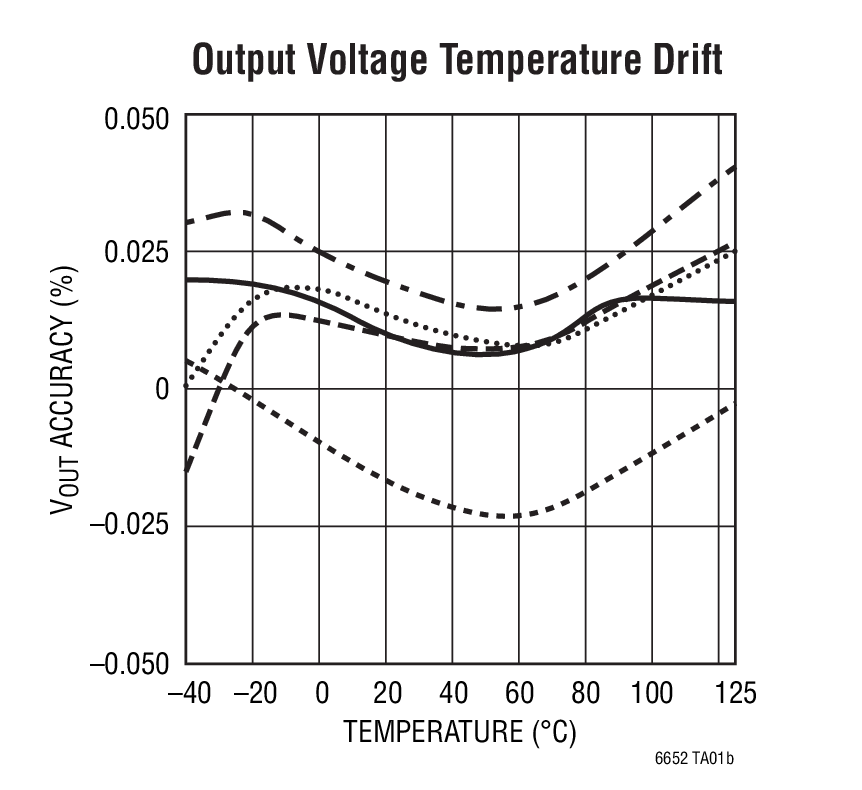

LTC6652BHMS8-5典型应用图例二
LTC6652BHMS8-5 - 封装图解:

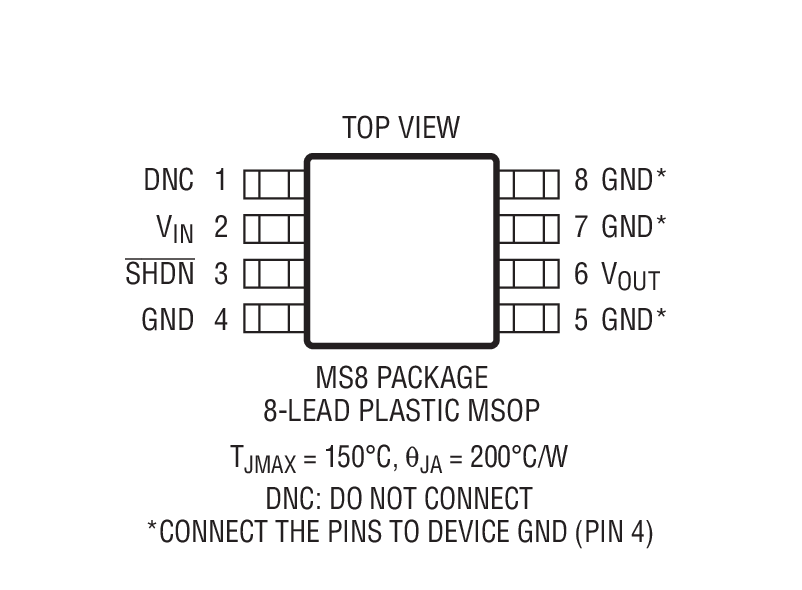

LTC6652BHMS8-5封装图解一

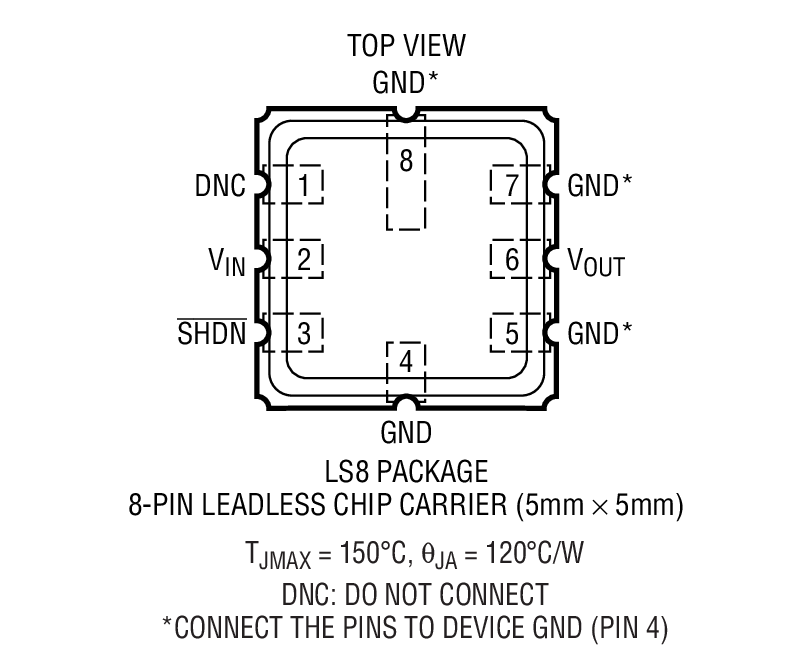

LTC6652BHMS8-5封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC6652BHMS8-5介绍
LTC6652BHMS8-5 - LTC6652BHMS8-5是精准、低漂移、低噪声缓冲基准

LTC6652BHMS8-5是Linear公司的一款串联基准产品,LTC6652BHMS8-5是精准、低漂移、低噪声缓冲基准,本站介绍了LTC6652BHMS8-5的封装应用图解、特点和优点、功能等,并给出了与LTC6652BHMS8-5相关的凌力尔特元器件型号供参考。

LTC6652BHMS8-5 - 精准、低漂移、低噪声缓冲基准

LTC6652 - 精准、低漂移、低噪声缓冲基准 - Linear Technology(凌力尔特)

功能描述

LTC6652 是精准、低漂移、低噪声基准系列,全面规格在 –40ºC 至 125ºC 温度范围。高阶曲率补偿使得这些基准能够实现小于 5ppm/ºC 的低漂移以及可预知的温度特性和 ±0.05% 的输出电压准确度。其整个温度范围内的卓越性能将会受到汽车、高性能工业和其他高温应用的欢迎。

LTC6652 电压基准可采用高达 13.2V 的电源电压来供电。这些器件拥有低噪声、卓越的负载调节性能、电流供应和吸收能力、以及出色的抗电网扰动能力,从而使其成为要求苛刻之高精度应用的绝佳选择。停机模式能够在不需要基准时降低功耗。当空间约束条件十分严格时,可以将任选的输出电容器置于断开状态。

LTC6652 基准采用 8 引脚 MSOP 封装和 8 引脚 LS8 封装。LS8 是一种 5mm x 5mm 表面贴装型密封式封装,可提供出众的稳定性。

特点
  • 低漂移: A 级 5ppm/ºC 最大值 B 级 10ppm/ºC 最大值 (MSOP8) B 级 8ppm/ºC 最大值 (LS8)
  • 高准确度: A 级为 ±0.05% B 级为 ±0.1%
  • 低噪声:2.1ppmP-P (0.1Hz 至 10Hz)
  • 在 –40ºC、25ºC 和 125ºC 温度条件下进行了全面测试
  • 吸收和供电电流:±5mA
  • 低功率停机模式:< 2μA (最大值)
  • 热迟滞 (LS8):45ppm (对于 –40ºC 至 125ºC 温度范围)
  • 长期漂移 (LS8): 20ppm/√kHr
  • 低压差:300mV
  • 可提供的输出电压选项:1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V
  • 采用 8 引脚 MSOP 封装和 5mm x 5mm 表面贴装密封封装
  • 应用
  • 汽车控制和监视
  • 高温工业
  • 高分辨率数据采集系统
  • 仪表和过程控制
  • 精准稳压器
  • 医疗设备
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6652AHLS8-2.5#PBF LS-8 H $6.26 $4.49
    LTC6652AHLS8-4.096#PBF LS-8 H $6.26 $4.49
    LTC6652AHLS8-5#PBF LS-8 H $6.26 $4.49
    LTC6652AHMS8-1.25#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-1.25#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-2.048#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-2.048#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-2.5#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-2.5#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-3.3#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-3.3#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-3#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-3#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-4.096#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-4.096#TRPBF MS-8 H $4.86 $3.42
    LTC6652AHMS8-5#PBF MS-8 H $4.80 $3.36
    LTC6652AHMS8-5#TRPBF MS-8 H $4.86 $3.42
    LTC6652BHLS8-2.5#PBF LS-8 H $4.16 $2.99
    LTC6652BHLS8-4.096#PBF LS-8 H $4.16 $2.99
    LTC6652BHLS8-5#PBF LS-8 H $4.16 $2.99
    LTC6652BHMS8-1.25#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-1.25#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-2.048#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-2.048#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-2.5#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-2.5#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-3.3#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-3.3#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-3#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-3#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-4.096#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-4.096#TRPBF MS-8 H $2.42 $1.71
    LTC6652BHMS8-5#PBF MS-8 H $2.36 $1.65
    LTC6652BHMS8-5#TRPBF MS-8 H $2.42 $1.71
