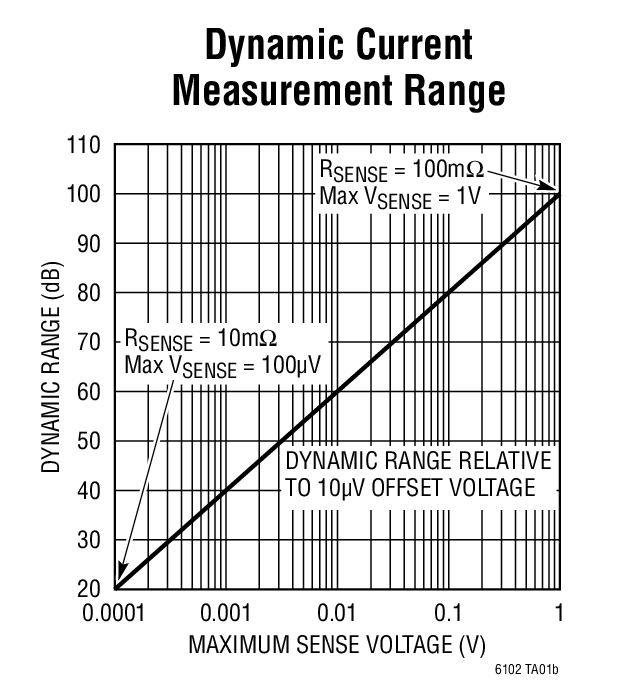

LTC6102HV典型应用图例一
LTC6102HV典型应用图例二
LTC6102HV - 封装图解：

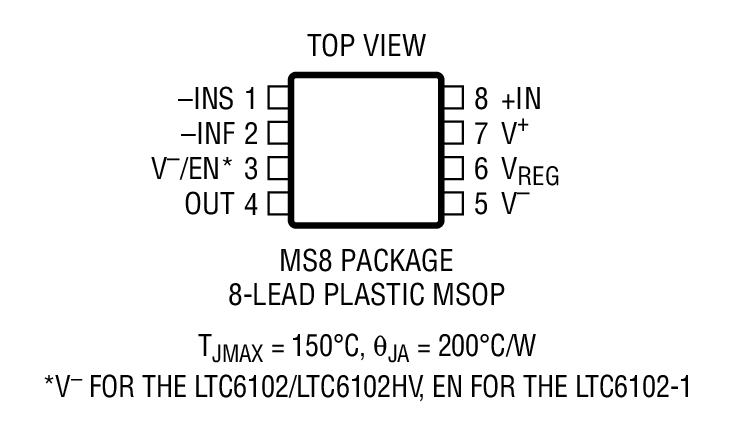

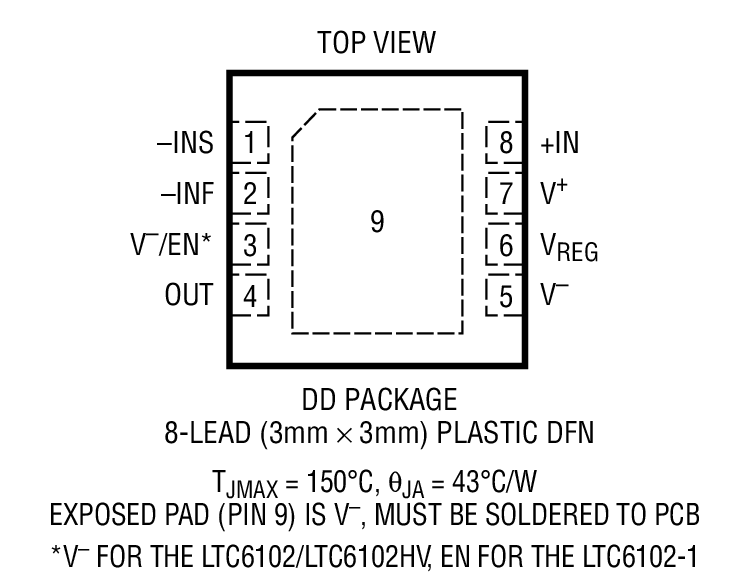

LTC6102HV封装图解一
LTC6102HV封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6102HV介绍

LTC6102HV - LTC6102HV是精准零漂移电流检测放大器

LTC6102HV是LINEAR凌力尔特公司的一款精准放大器产品，LTC6102HV是LTC6102HV是精准零漂移电流检测放大器，本站介绍了LTC6102HV的封装应用图解、特点和优点、功能等，并给出了与LTC6102HV相关的LINEAR元器件型号供参考。

LTC6102HV - LTC6102HV是精准零漂移电流检测放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6102HV - 精准零漂移电流检测放大器

LTC6102 - 精准零漂移电流检测放大器 - Linear Technology（凌力尔特）

功能描述

LTC6102 / LTC6102HV 是通用、高电压、高压侧电流检测放大器。这些器件的高额定电源电压使其可在很多高端应用中使用，而低漂移和失调则可在多种工作条件下保证准确度。LTC6102-1 是 LTC6102 的一个版本，其包括一个低功率停机模式以保存系统在待机模式。

LTC6102 / LTC6102HV 通过一个外部检测电阻器 (分流电阻器)两端的电压来监视电流。内部电路负责将输入电压转换为输出电流，从而使得能够把大共模电压上的一个小检测信号变换为以地为参考电位的信号。低 DC 失调允许采用非常低的分流电阻器阻值和很大的增益设定电阻器。因此，分路中的功耗有所减少。

宽工作电源范围和高准确度使得 LTC6102 非常适合于从汽车到工业和电源管理等众多的应用。2V 的最大输入检测电压使其能够监视很宽的电流和电压范围。快速响应则令 LTC6102 成为负载电流报警和关断保护控制的完美选择。

LTC6102 的所有版本采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装。

特点
  • 电源范围： 4V 至 60V，绝对最大值为 70V (LTC6102) 5V 至 100V，绝对最大值为 105V (LTC6102HV)
  • 最大输入失调为 ±10μV
  • 最大输入失调漂移为 ±50nV/°C
  • 快速响应：1μs 阶跃响应
  • 可利用两个电阻器进行增益配置
  • 低输入偏置电流：3nA最大值
  • PSRR 130dB 最小值
  • 输出电流高达 1mA
  • 工作温度范围：-40°C 至125°C
  • 停机模式 (仅 LTC6102-1)：1μA 最大值
  • 采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装
    • 应用
  • 分流测量
  • 电池监视
  • 远端采样
  • 负载保护
  • 电动机控制
  • 汽车控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6102CDD-1#PBF 3x3 DFN-8 C $2.54 $1.82
    LTC6102CDD-1#TRPBF 3x3 DFN-8 C $2.60 $1.88
    LTC6102CDD#PBF 3x3 DFN-8 C $2.44 $1.72
    LTC6102CDD#TRPBF 3x3 DFN-8 C $1.78
    LTC6102CMS8-1#PBF MS-8 C $2.54 $1.82
    LTC6102CMS8-1#TRPBF MS-8 C $2.60 $1.88
    LTC6102CMS8#PBF MS-8 C $2.44 $1.72
    LTC6102CMS8#TRPBF MS-8 C $1.78
    LTC6102HDD-1#PBF 3x3 DFN-8 H $3.30 $2.37
    LTC6102HDD-1#TRPBF 3x3 DFN-8 H $3.36 $2.43
    LTC6102HDD#PBF 3x3 DFN-8 H $3.24 $2.27
    LTC6102HDD#TRPBF 3x3 DFN-8 H $2.33
    LTC6102HMS8-1 MS-8 H
    LTC6102HMS8-1#PBF MS-8 H $3.30 $2.37
    LTC6102HMS8-1#TRPBF MS-8 H $3.36 $2.43
    LTC6102HMS8#PBF MS-8 H $3.24 $2.27
    LTC6102HMS8#TR MS-8 H $2.33
    LTC6102HMS8#TRPBF MS-8 H $2.33
    LTC6102HVCDD#PBF 3x3 DFN-8 C $2.93 $2.06
    LTC6102HVCDD#TRPBF 3x3 DFN-8 C $2.12
    LTC6102HVCMS8#PBF MS-8 C $2.93 $2.06
    LTC6102HVCMS8#TRPBF MS-8 C $2.12
    LTC6102HVHDD#PBF 3x3 DFN-8 H $3.89 $2.72
    LTC6102HVHDD#TRPBF 3x3 DFN-8 H $2.78
    LTC6102HVHMS8#PBF MS-8 H $3.89 $2.72
    LTC6102HVHMS8#TRPBF MS-8 H $2.78
    LTC6102HVIDD#PBF 3x3 DFN-8 I $3.41 $2.38
    LTC6102HVIDD#TRPBF 3x3 DFN-8 I $2.44
    LTC6102HVIMS8#PBF MS-8 I $3.41 $2.38
    LTC6102HVIMS8#TRPBF MS-8 I $2.44
    LTC6102IDD-1#PBF 3x3 DFN-8 I $2.90 $2.08
    LTC6102IDD-1#TRPBF 3x3 DFN-8 I $2.96 $2.14
    LTC6102IDD#PBF 3x3 DFN-8 I $2.83 $1.98
    LTC6102IDD#TRPBF 3x3 DFN-8 I $2.04
    LTC6102IMS8-1#PBF MS-8 I $2.90 $2.08
    LTC6102IMS8-1#TRPBF MS-8 I $2.96 $2.14
    LTC6102IMS8#PBF MS-8 I $2.83 $1.98
    LTC6102IMS8#TRPBF MS-8 I $2.04
