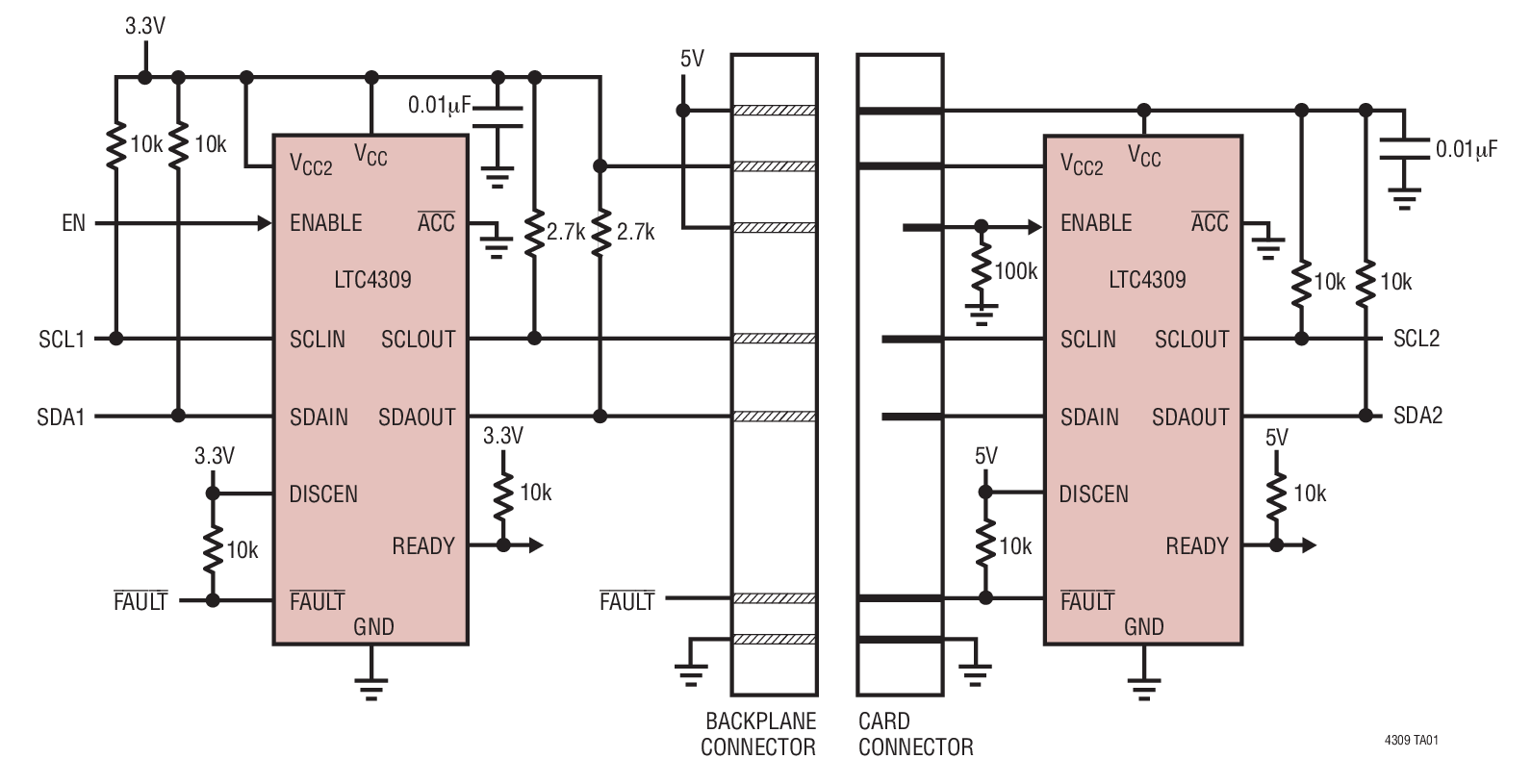

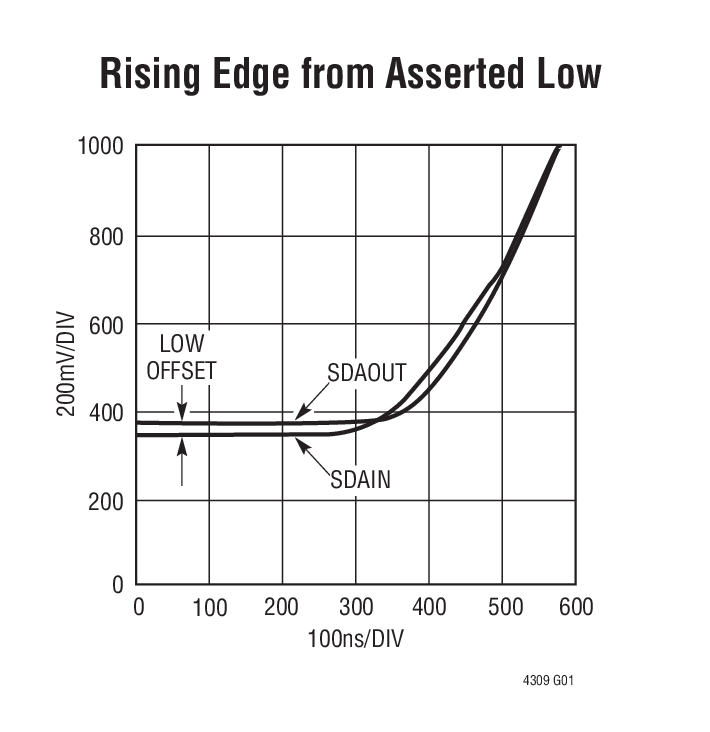

LTC4309 - 典型应用图例：

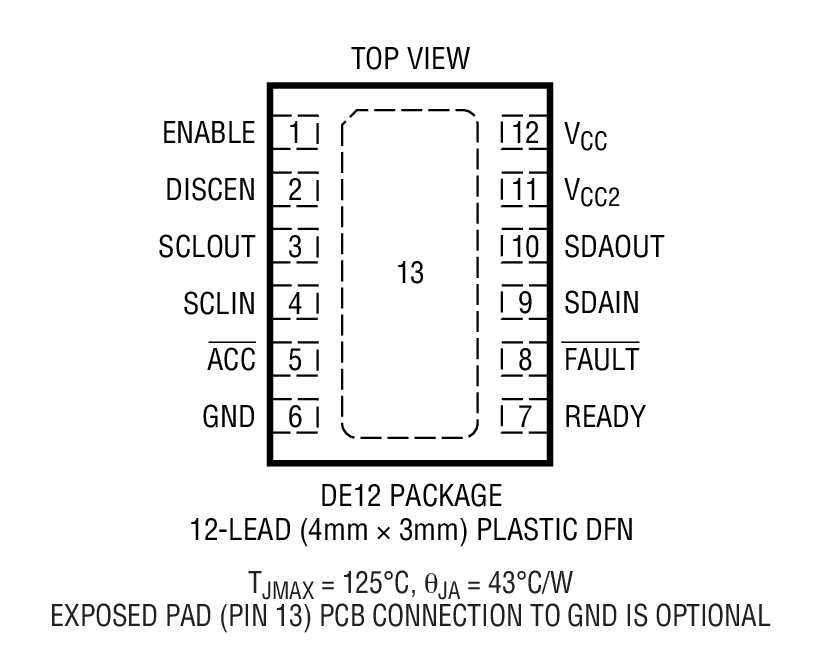

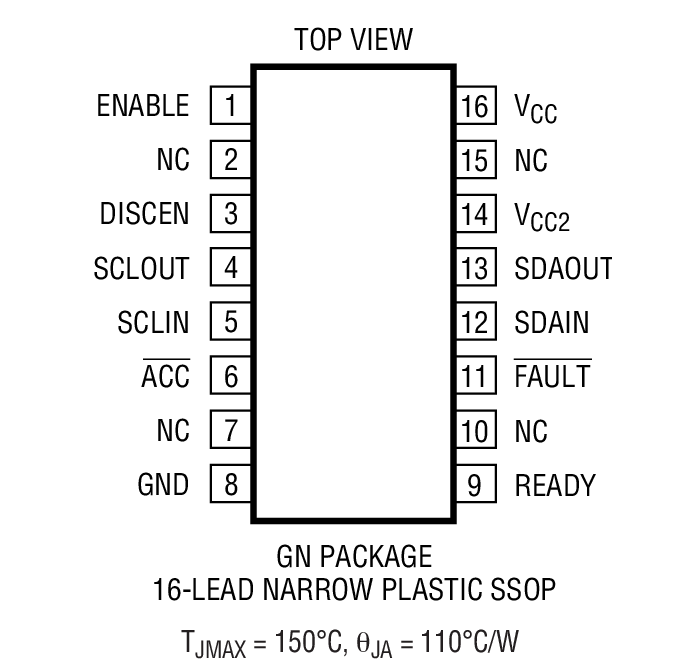

LTC4309 - 封装图解：

LINEAR凌力尔特芯片：

LTC4309 - LTC4309是具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器

LTC4309是LINEAR凌力尔特公司的一款I2C 和 SMBus 总线缓冲器和加速器产品，LTC4309是LTC4309是具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器，本站介绍了LTC4309的封装应用图解、特点和优点、功能等，并给出了与LTC4309相关的LINEAR元器件型号供参考。

LTC4309 - LTC4309是具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器 - I2C 和 SMBus 总线缓冲器和加速器 - 接口器件 - 凌力尔特

LTC4309 - 具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器

LTC4309 - 具阻塞总线恢复功能的电平移位低偏移可热插拔二线式总线缓冲器 - Linear Technology（凌力尔特）

功能描述

LTC4309 热插拔二线式总线缓冲器允许在带电背板上进行 I/O 板卡的插拔操作，而不会损坏数据和时钟总线。LTC4309 提供了双向缓冲，从而保持了背板与板卡电容的隔离。低偏移和高 VOL 容限允许在时钟和数据总线上进行多个器件的级联。如果 SDAOUT 或 SCLOUT 处于低电平的持续时间达到 30ms，则 FAULT 引脚将被拉至低电平，以指示一种总线被固定于低电平的条件。如果 DISCEN 引脚被连接至高电平，则 LTC4309 将自动中断总线连接，并产生多达 16 个时钟脉冲和一个停止位以试图释放总线。如果总线阻塞状态被清除，则将恢复连接。如果 DISCEN 引脚被连接至 GND，则总线将保持连接状态，而不会产生时钟或停止位。ACC 输入负责使能上升时间加速器以用于施加了高容性负载的总线。

在插入操作期间，SDA 和 SCL 线被预先充电至 1V，以最大限度地抑制总线扰动。当被驱动至高电平时，ENABLE 输入将允许 LTC4309 在一个停止位或总线空闲之后进行连接。把 ENABLE 引脚驱动至低电平将中断 SDAIN 和 SDAOUT 之间以及 SCLIN 和 SCLOUT 之间的连接。READY 是一个漏极开路输出，当背板与板卡侧相连接时，它将发出指示信号。

特点

双向缓冲器增加了扇出端数

与负载无关的 60mV 缓冲器偏移

在总线被固定于低电平时可选择的断接

在背板上进行带电电路板插拔操作期间可防止 SDA 和 SCL 受损

电平移位 2.5V、3.3V 和 5V 总线

与标准以外的 VOL I2C 设备兼容

高达 ±6kV 的人体模型 ESD 防护坚固性

输入 SDA 和 SCL 线与输出的隔离

与 I2CTM、I2C 快速模式和 SMBus 相兼容

READY 漏极开路输出

FAULT 漏极开路输出

在所有的 SDA 和 SCL 线上进行了 1V 预充电

可选的上升时间加速器

用于 VCC = 0V 的高阻抗 SDA、SCL 引脚

采用小外形 12 引脚 DFN (4mm x 3mm) DFN 和 16 引脚 SSOP 封装

应用

带电电路板插入

服务器

电容缓冲器/总线扩展器

RAID 系统

ATCA

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4309CDE#PBF	4x3 DFN-12	C	$3.21	$2.25
LTC4309CDE#TRPBF	4x3 DFN-12	C		$2.31
LTC4309CGN#PBF	SSOP-16	C	$3.21	$2.25
LTC4309CGN#TRPBF	SSOP-16	C		$2.31
LTC4309IDE#PBF	4x3 DFN-12	I	$3.86	$2.70
LTC4309IDE#TRPBF	4x3 DFN-12	I		$2.76
LTC4309IGN#PBF	SSOP-16	I	$3.86	$2.70
LTC4309IGN#TRPBF	SSOP-16	I		$2.76
