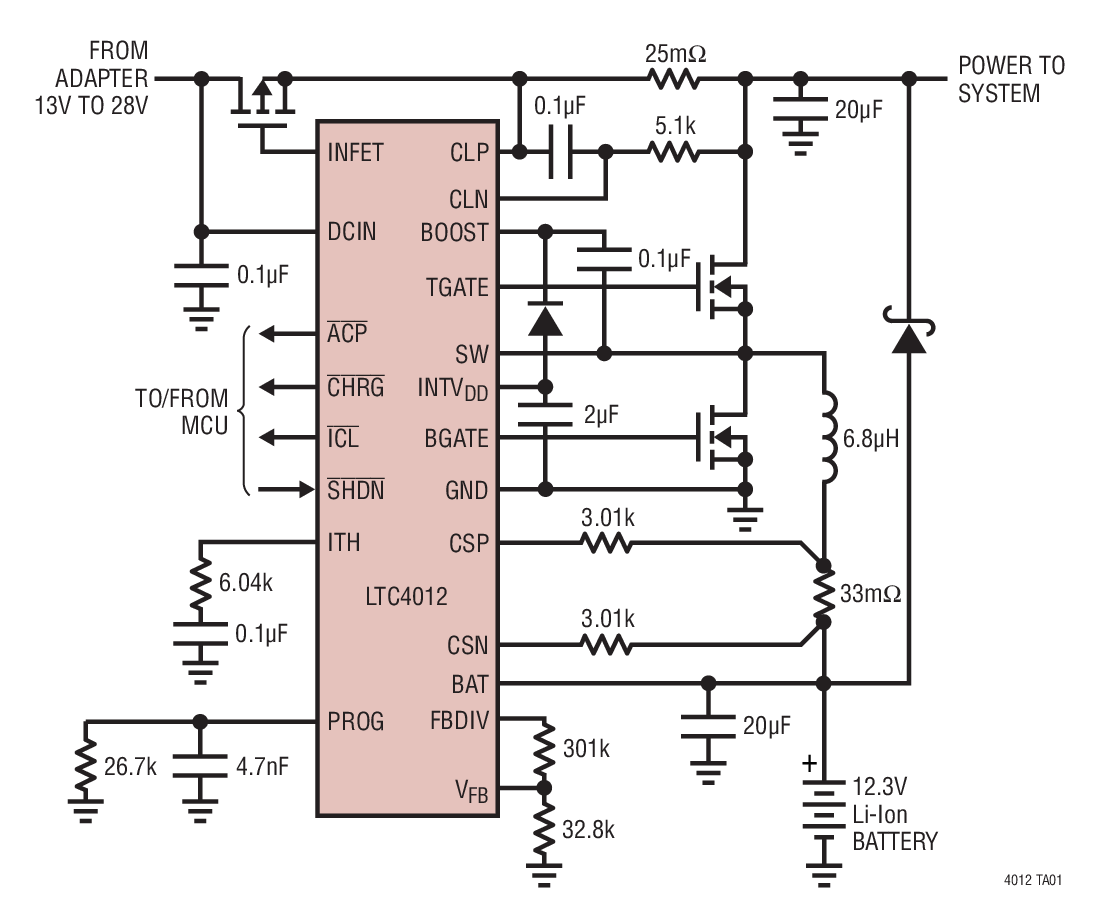

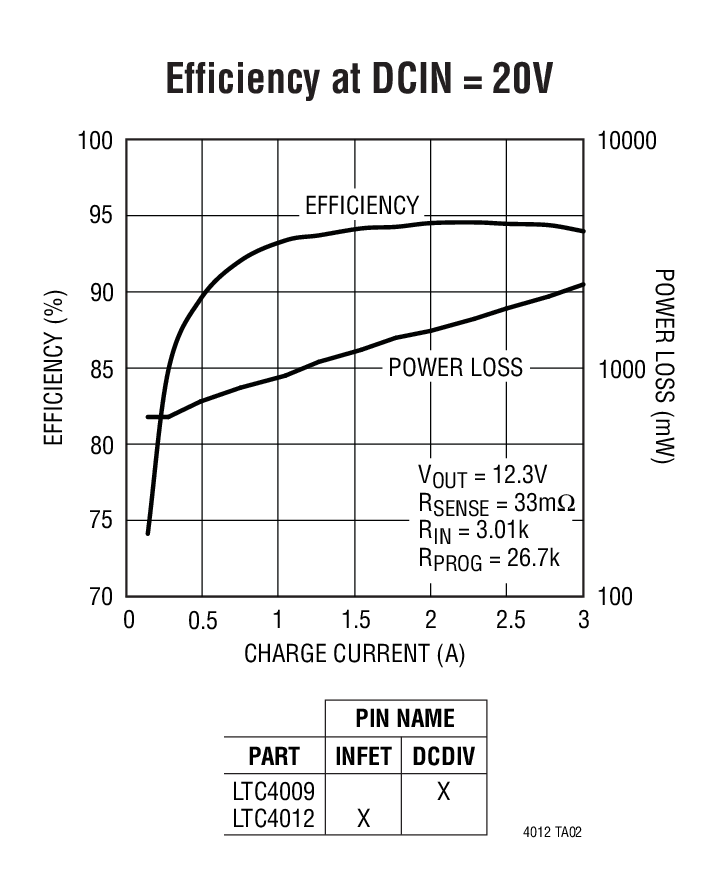

LTC4012-1 - 典型应用图例：

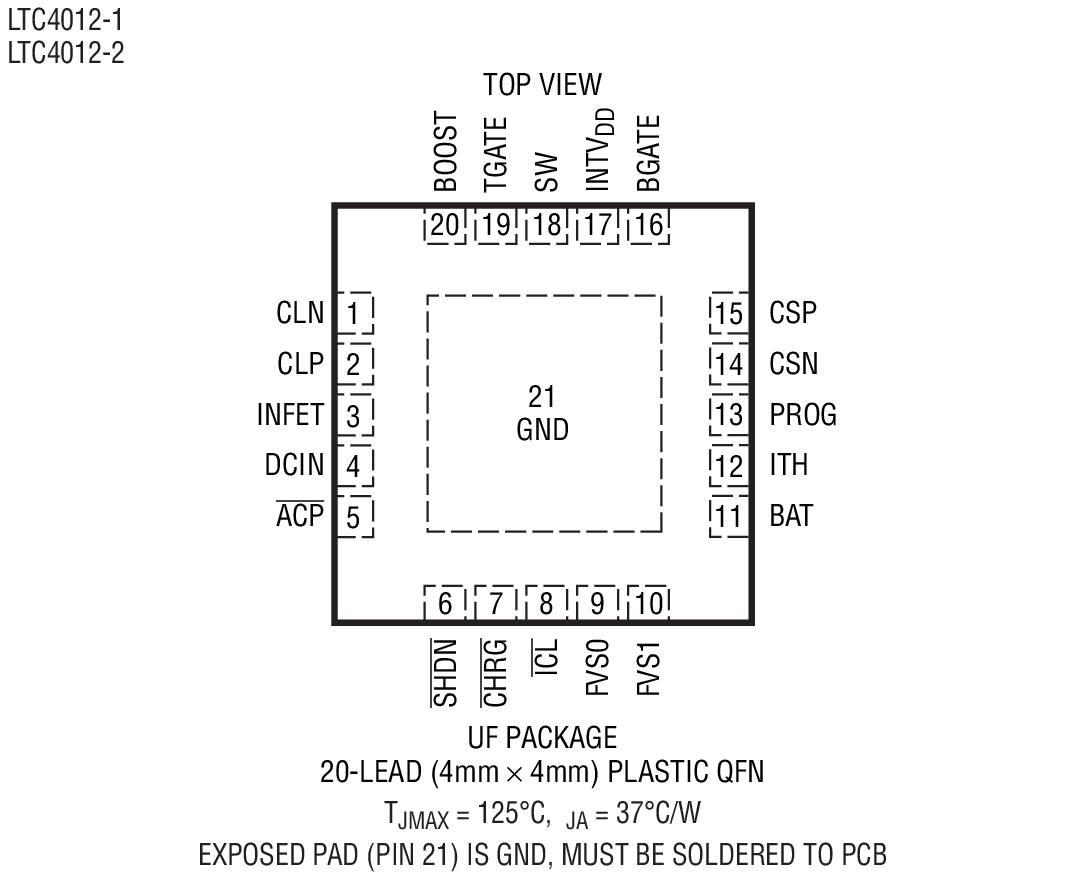

LTC4012-1 - 封装图解：

LINEAR凌力尔特芯片：

LTC4012-1 - LTC4012-1是具 PowerPath 控制功能的高效率型多化学组成电池充电器

LTC4012-1是LINEAR凌力尔特公司的一款开关充电器产品，LTC4012-1是LTC4012-1是具 PowerPath 控制功能的高效率型多化学组成电池充电器，本站介绍了LTC4012-1的封装应用图解、特点和优点、功能等，并给出了与LTC4012-1相关的LINEAR元器件型号供参考。

LTC4012-1 - LTC4012-1是具 PowerPath 控制功能的高效率型多化学组成电池充电器 - 开关充电器 - 电源管理 - 凌力尔特

LTC4012-1 - 具 PowerPath 控制功能的高效率型多化学组成电池充电器

LTC4012 - 具 PowerPath 控制功能的高效率型多化学组成电池充电器 - Linear Technology（凌力尔特）

功能描述

LTC4012 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部电阻器来设定，并可作为一个输出电压来监视。由于未采用内置充电终止电路，因此 LTC4012 系列借助外部控制来对多种电池进行充电。

LTC4012 具有完全可调的输出电压，而 LTC4012-1 和 LTC4012-2 则可通过引脚编程来给单节、两节、三节或四节锂离子 / 锂聚合物电池组充电。LTC4012-1 提供了每节电池 4.1V 的输出电压，而 LTC4012-2 是一款每节电池 4.2V 输出电压的版本。

该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。适配器输入端上的理想二极管控制电路改善了充电器的效率。

CHRG 状态引脚在所有的充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。

特点

通用型电池充电器控制器

高效的 550kHz 同步降压型 PWM 拓扑结构

±0.5% 输出浮动电压准确度

可编程的充电电流：4% 准确度

可编程的 AC 适配器电流限值：3% 准确度

采用陶瓷电容器时无可听噪声

INFET 低损耗理想二极管 PowerPathTM 控制

宽输入电压范围：6V 至 28V

宽输出电压范围：2V 至 28V

用于 AC 适配器接入、充电、C/10 电流检测和输电流限制的指示器输出

模拟充电电流监视器

微功率停机模式

20 引脚 4mm x 4mm x 0.75mm QFN 封装

应用

笔记本电脑

便携式仪器

电池后备系统

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC4012CUF-1#PBF	4x4 QFN-20	C	$4.64	$3.25
LTC4012CUF-1#TRPBF	4x4 QFN-20	C		$3.31
LTC4012CUF-2#PBF	4x4 QFN-20	C	$4.64	$3.25
LTC4012CUF-2#TRPBF	4x4 QFN-20	C		$3.31
LTC4012CUF#PBF	4x4 QFN-20	C	$4.50	$3.15
LTC4012CUF#TRPBF	4x4 QFN-20	C		$3.21
LTC4012IUF-1#PBF	4x4 QFN-20	I	$5.64	$3.95
LTC4012IUF-1#TRPBF	4x4 QFN-20	I		$4.01
LTC4012IUF-2#PBF	4x4 QFN-20	I	$5.64	$3.95
LTC4012IUF-2#TRPBF	4x4 QFN-20	I		$4.01
LTC4012IUF#PBF	4x4 QFN-20	I	$5.43	$3.80
LTC4012IUF#TRPBF	4x4 QFN-20	I		$3.86
