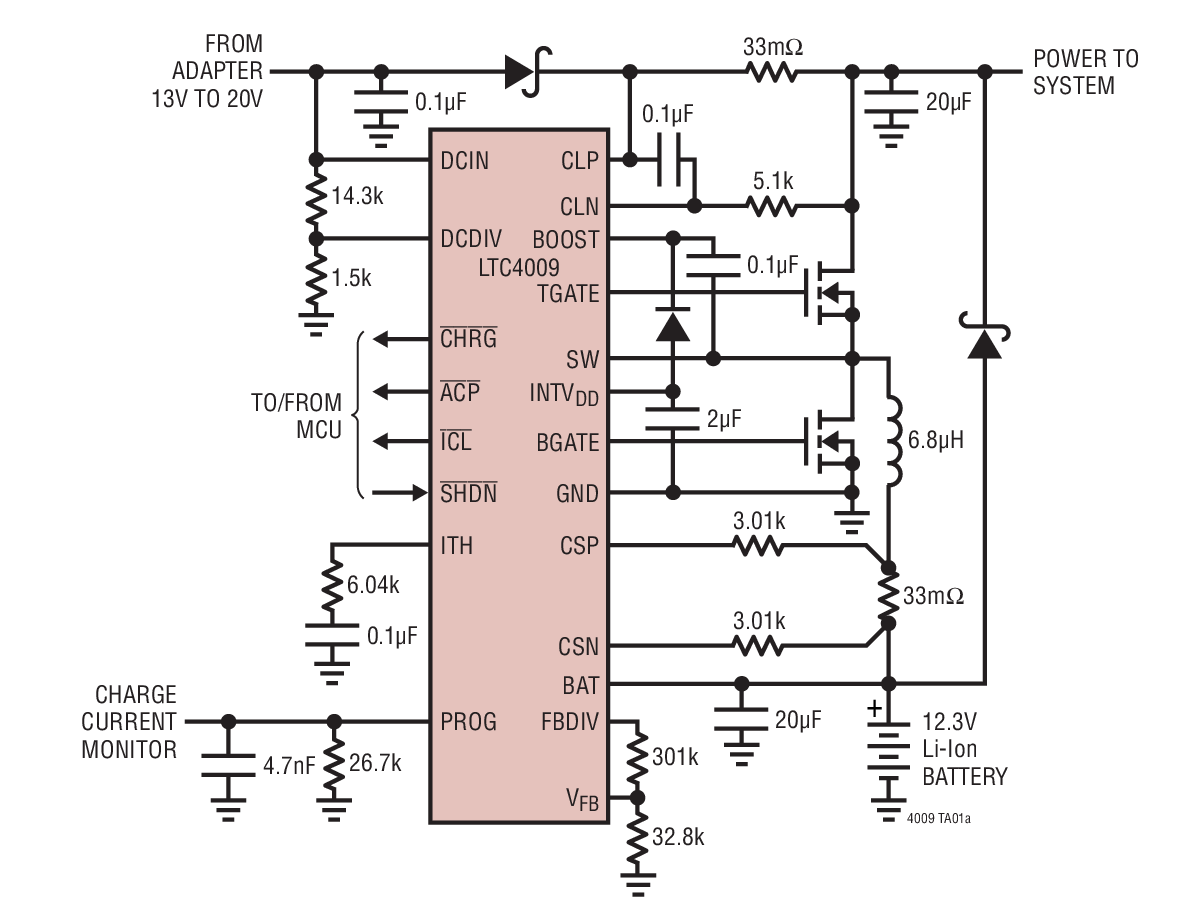

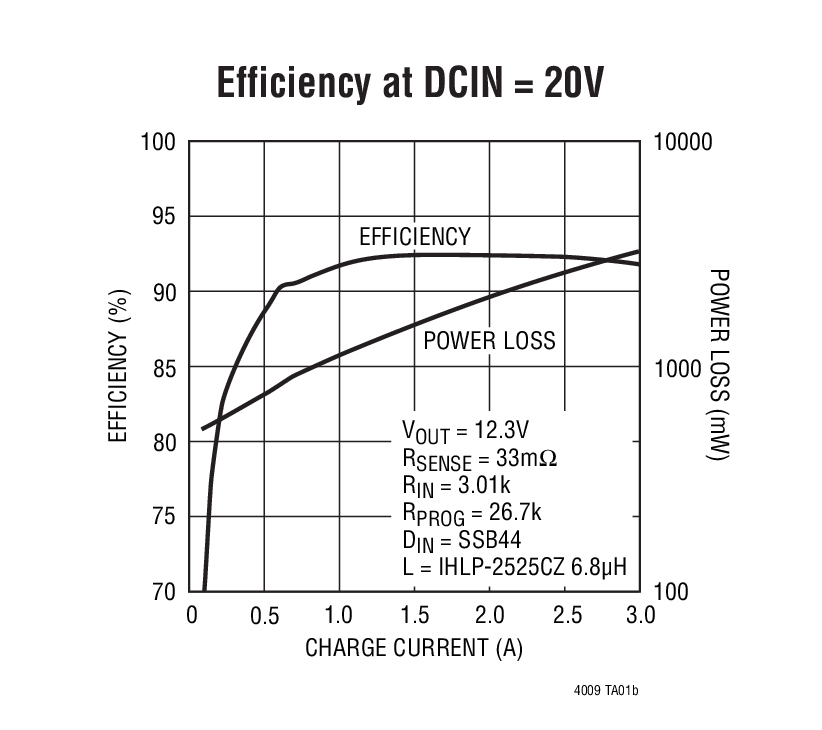

LTC4009 - 典型应用图例：

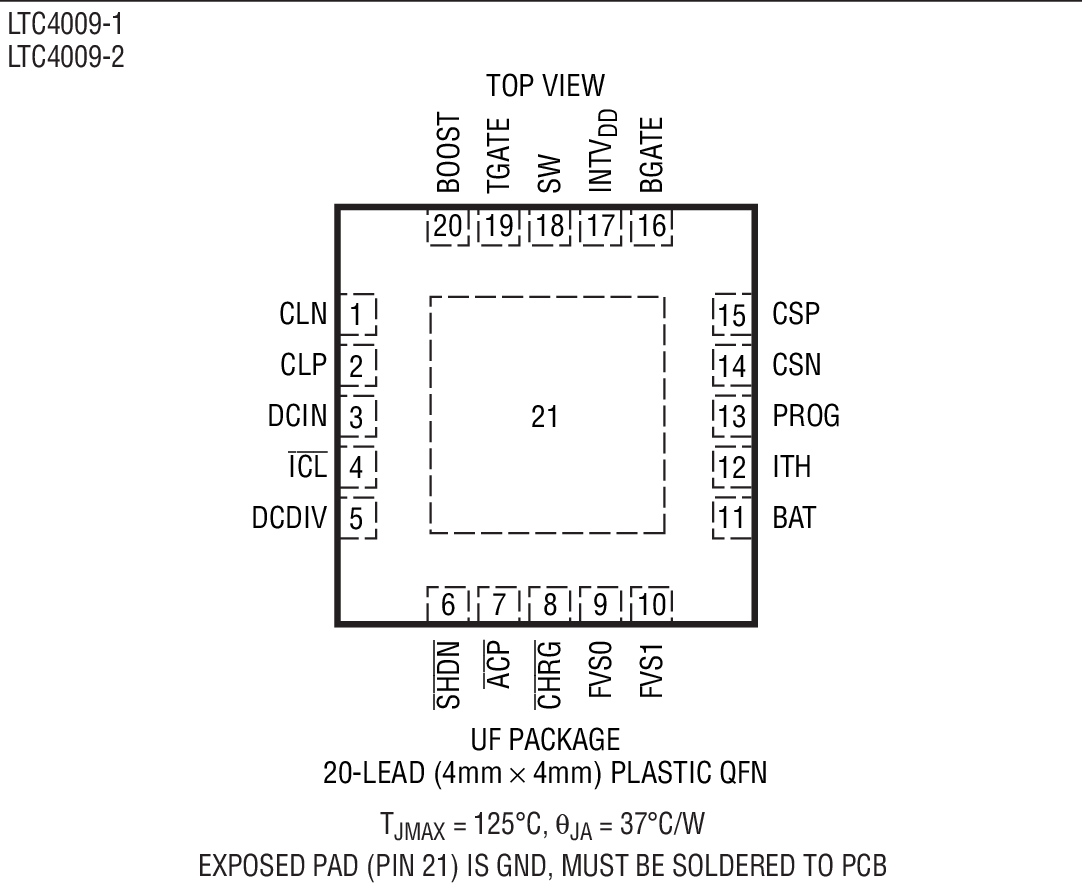

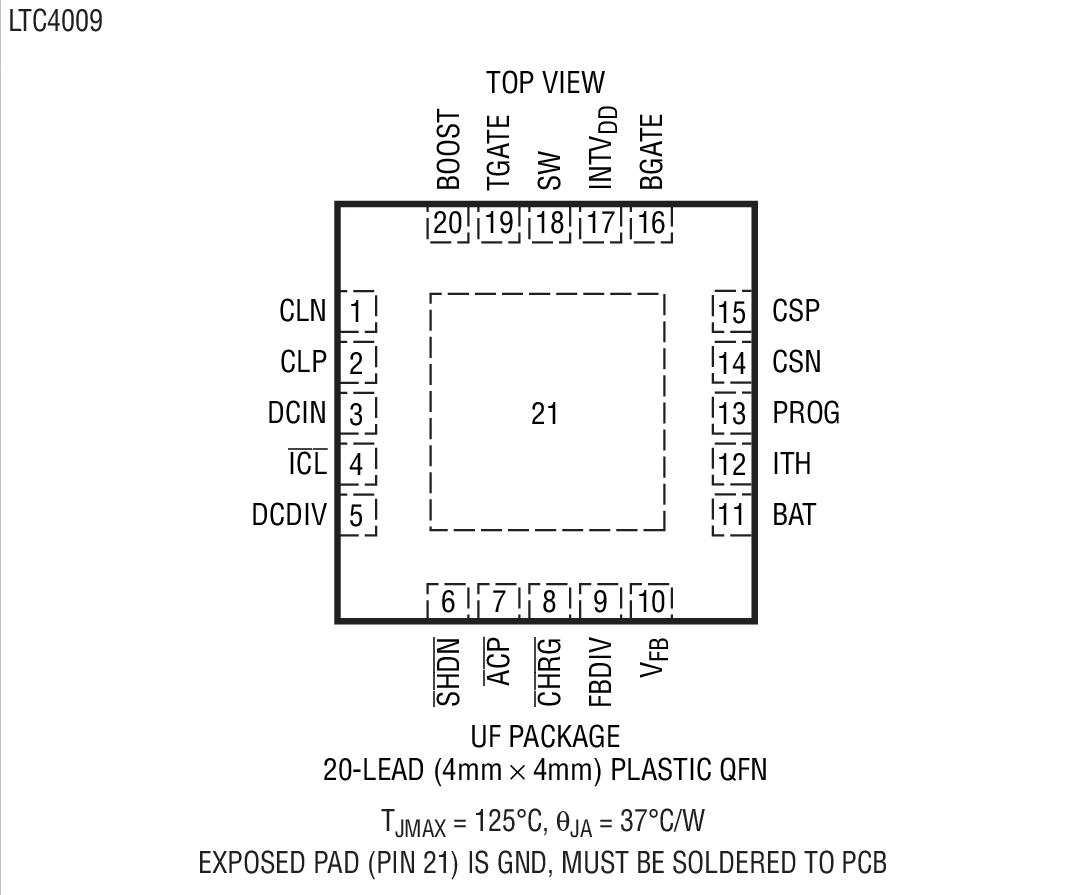

LTC4009 - 封装图解：
LINEAR凌力尔特芯片：
- LTC3829IFE#PBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC2909CDDB-3.3#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- DC2008A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LT1371CT7#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2299CUP#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- OP97FSZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1013IN8#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- OP37EJ8 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC3638EMSE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- DC1534A-B - 开发板，套件，编程器 > 评估板 > 数模转换器（DAC）评估板
- LT8609BIMSE#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC695CSW-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LT3014IS5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LTC5536ES6#TRMPBF - 射频和无线 > 射频检测器
- LTC6915HGN#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1074IT7#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC6652BHMS8-4.096#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC4421IUHE#PBF - 集成电路（IC） > 电源管理（PMIC） > OR 控制器，理想二极管
- LTC4368CMS-1#PBF - 电路保护 > 浪涌抑制 IC
- OP07EPZ - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
LTC4009 - LTC4009是高效率的多化学组成电池充电器
LTC4009是LINEAR凌力尔特公司的一款开关充电器产品，LTC4009是LTC4009是高效率的多化学组成电池充电器，本站介绍了LTC4009的封装应用图解、特点和优点、功能等，并给出了与LTC4009相关的LINEAR元器件型号供参考。
LTC4009 - LTC4009是高效率的多化学组成电池充电器 - 开关充电器 - 电源管理 - 凌力尔特
LTC4009 - 高效率的多化学组成电池充电器
LTC4009 - 高效率的多化学组成电池充电器 - Linear Technology（凌力尔特）
功能描述
LTC4009 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部检测、输入和编程电阻器的组合来设定。由于未采用内置充电终止电路，因此 LTC4009 系列借助外部控制来对多种电池进行充电。
LTC4009 具有一个完全可调的输出电压，而 LTC4009-1 和 LTC4009-2 则可通过引脚设置来满足串联 (一节、两节、三节或四节) 锂离子 / 锂聚合物电池组充电的需要。LTC4009-1 提供了每节电池 4.1V 的输出电压，而 LTC4009-2 则是一款可提供每节电池 4.2V 输出电压的版本。
该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。
CHRG 状态引脚在所有的充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LTC4009CUF-1#PBF | 4x4 QFN-20 | C | $4.36 | $3.05 |
| LTC4009CUF-1#TRPBF | 4x4 QFN-20 | C | $3.11 | |
| LTC4009CUF-2#PBF | 4x4 QFN-20 | C | $4.36 | $3.05 |
| LTC4009CUF-2#TRPBF | 4x4 QFN-20 | C | $3.11 | |
| LTC4009CUF#PBF | 4x4 QFN-20 | C | $4.22 | $2.95 |
| LTC4009CUF#TRPBF | 4x4 QFN-20 | C | $3.01 | |
| LTC4009IUF-1#PBF | 4x4 QFN-20 | I | $5.00 | $3.50 |
| LTC4009IUF-1#TRPBF | 4x4 QFN-20 | I | $3.56 | |
| LTC4009IUF-2#PBF | 4x4 QFN-20 | I | $5.00 | $3.50 |
| LTC4009IUF-2#TRPBF | 4x4 QFN-20 | I | $3.56 | |
| LTC4009IUF#PBF | 4x4 QFN-20 | I | $4.86 | $3.40 |
| LTC4009IUF#TRPBF | 4x4 QFN-20 | I | $3.46 |
