当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3725
LTC3725技术文档下载：
LTC3725技术文档产品手册下载

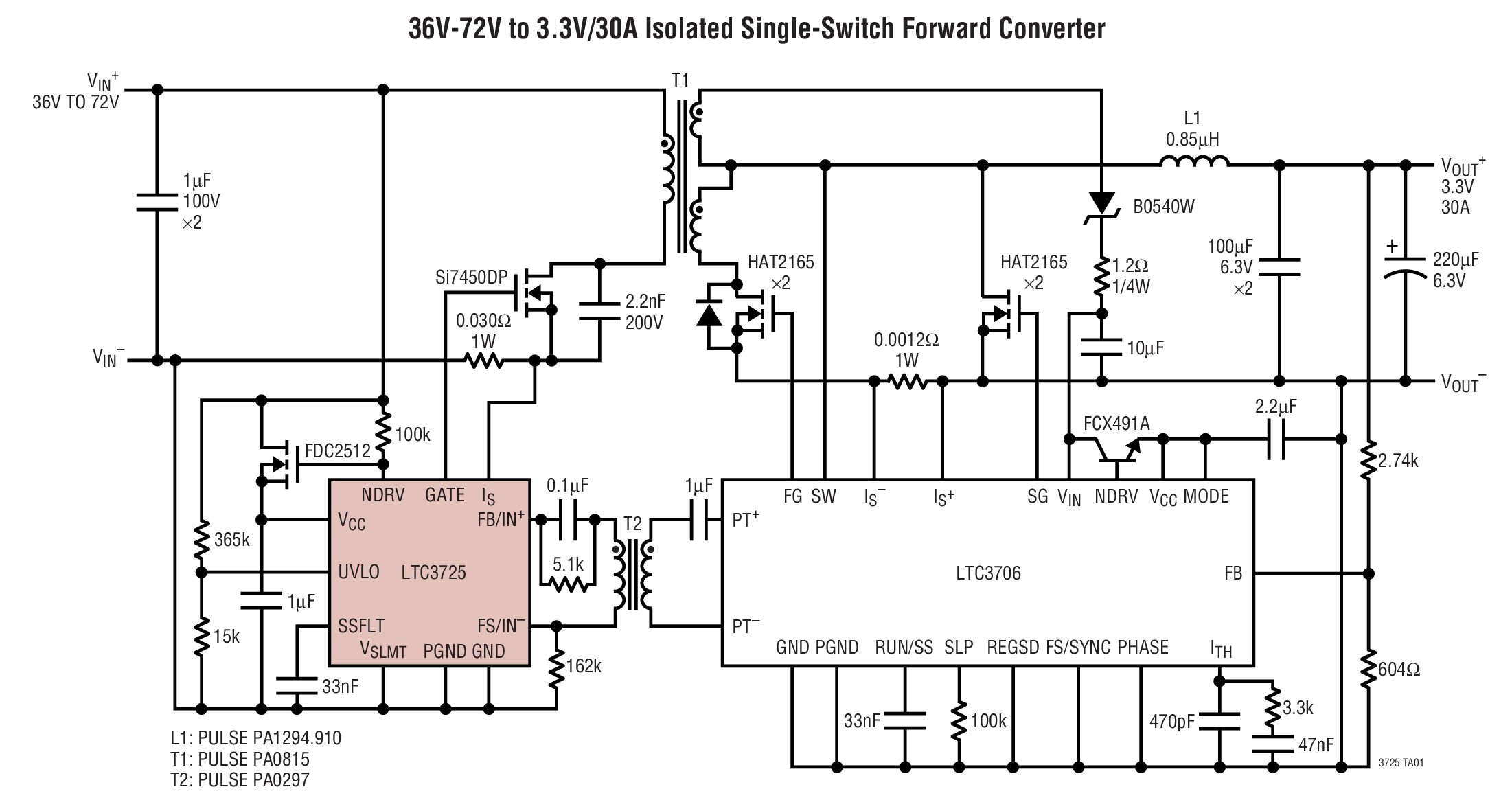

LTC3725 - 典型应用图例：
LTC3725典型应用图例一

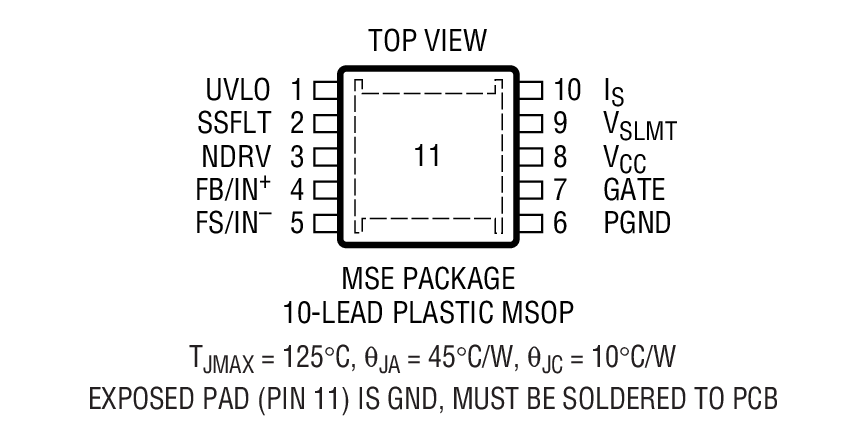

LTC3725 - 封装图解：
LTC3725封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3725介绍

LTC3725 - LTC3725是Single-Switch Forward Controller and Gate Driver

LTC3725是LINEAR凌力尔特公司的一款反激式、正激式和隔离式控制器产品，LTC3725是LTC3725是Single-Switch Forward Controller and Gate Driver，本站介绍了LTC3725的封装应用图解、特点和优点、功能等，并给出了与LTC3725相关的LINEAR元器件型号供参考。

LTC3725 - LTC3725是Single-Switch Forward Controller and Gate Driver - 反激式、正激式和隔离式控制器 - 电源管理 - 凌力尔特

LTC3725 - Single-Switch Forward Controller and Gate Driver

LTC3725 - Single-Switch Forward Controller and Gate Driver - Linear Technology（凌力尔特）

功能描述
The LTC3725 is a controller for a single-switch forward converter and includes an on-chip gate driver.

For secondary-side control, combine the LTC3725 with the LTC3706 PolyPhase secondary-side synchronous forward controller to create a complete forward converter using a minimum of discrete parts. A proprietary scheme is used to multiplex gate drive signals across the isolation barrier through a tiny pulse transformer. The on-chip rectifier and the same pulse transformer provide gate drive bias power.

Alternatively, the LTC3725 can be used as a standalone voltage mode controller in a primary-side control architecture with optoisolator feedback. Voltage feedforward provides excellent line regulation and transient response.

特点
  • High Speed Gate Driver for Forward Converter
  • On-Chip Rectifier and Self-Starting Architecture Eliminates Need for Separate Gate Drive Bias Supply
  • Wide Input Voltage Supply Range: 9V and Up
  • Linear Regulator Controller for Fast Start-Up
  • Precision UVLO with Adjustable Hysteresis
  • Overcurrent Protection
  • Volt-Second Limit Prevents Transformer Core Saturation
  • Voltage Feedforward for Fast Transient Response
  • Available in 10-Lead MSOP Package
    • 应用
  • Isolated 48V Telecommunication Systems
  • Internet Servers and Routers
  • Distributed Power Step-Down Converters
  • Automotive and Heavy Equipment
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3725EMSE MS-10E E $3.66 $2.56
    LTC3725EMSE#PBF MS-10E E $3.66 $2.56
    LTC3725EMSE#TR MS-10E E $2.62
    LTC3725EMSE#TRPBF MS-10E E $2.62
    LTC3725IMSE MS-10E I $4.04 $2.83
    LTC3725IMSE#PBF MS-10E I $4.04 $2.83
    LTC3725IMSE#TR MS-10E I $2.89
    LTC3725IMSE#TRPBF MS-10E I $2.89
