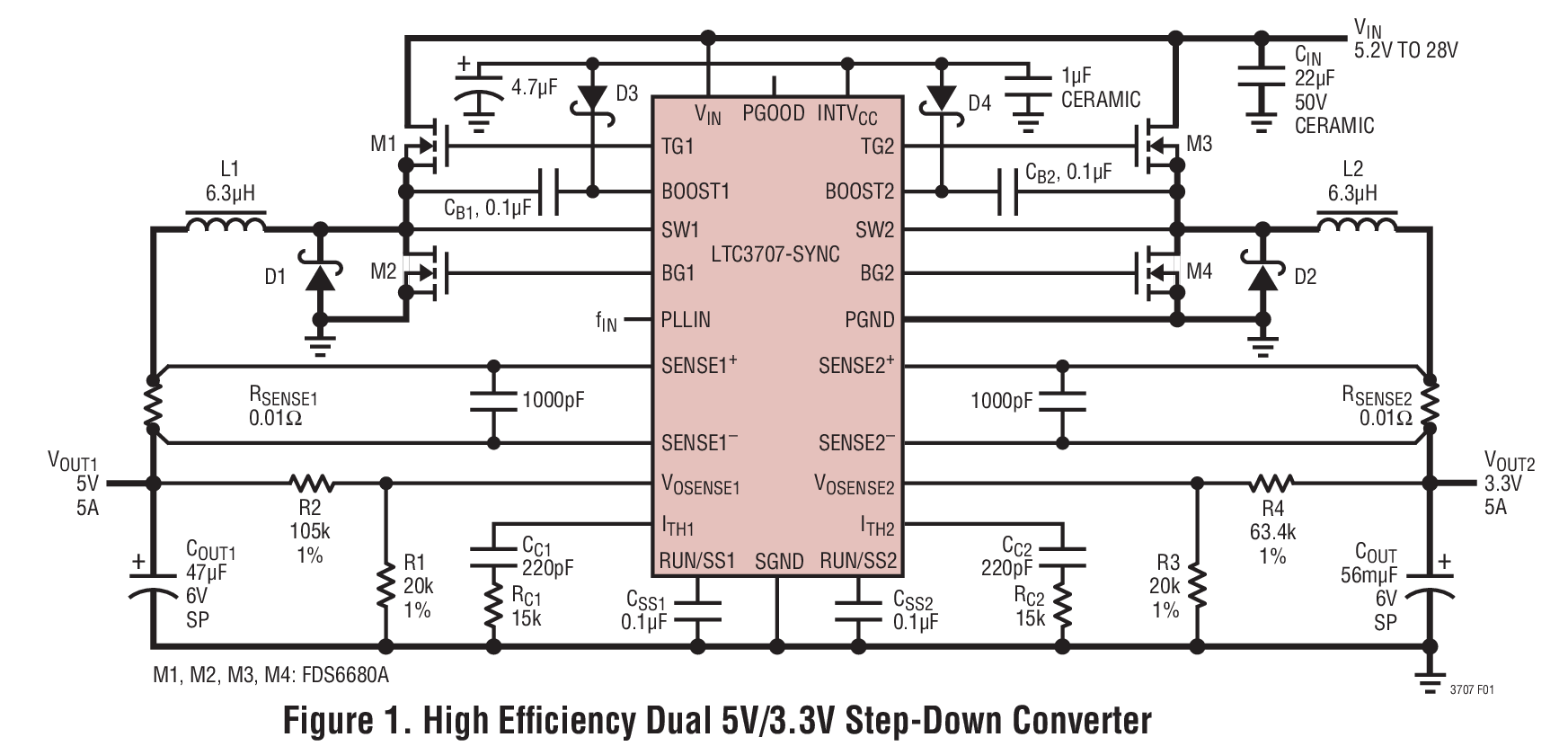

LTC3707-SYNC典型应用图例一
LTC3707-SYNC - 封装图解：

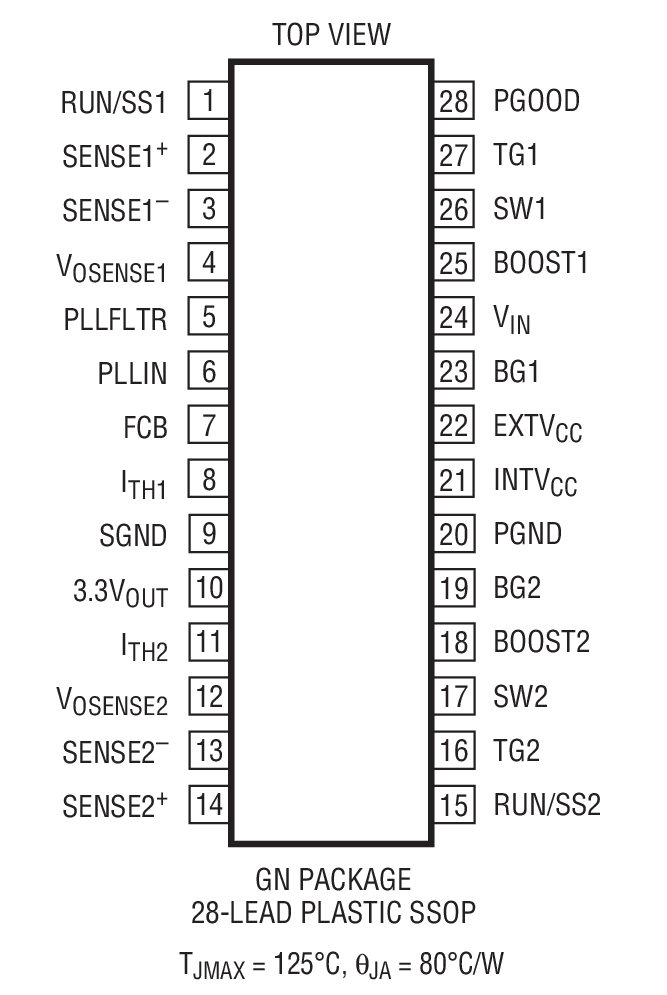

LTC3707-SYNC封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3707-SYNC介绍

LTC3707-SYNC - LTC3707-SYNC是高效率、两相、同步降压型开关稳压器

LTC3707-SYNC是LINEAR凌力尔特公司的一款多输出降压产品，LTC3707-SYNC是LTC3707-SYNC是高效率、两相、同步降压型开关稳压器，本站介绍了LTC3707-SYNC的封装应用图解、特点和优点、功能等，并给出了与LTC3707-SYNC相关的LINEAR元器件型号供参考。

LTC3707-SYNC - LTC3707-SYNC是高效率、两相、同步降压型开关稳压器 - 多输出降压 - 电源管理 - 凌力尔特

LTC3707-SYNC - 高效率、两相、同步降压型开关稳压器

LTC3707-SYNC - 高效率、两相、同步降压型开关稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3707-SYNC 是一款高性能、双通道、降压型开关稳压器控制器，用于驱动全 N沟道同步功率 MOSFET 级。它所采用的恒定频率电流模式架构可提供高达 300kHz 的可锁相频率。通过使两个控制器输出级异相工作，最大限度地降低了由输入电容器的 ESR 所引起的功率损失和噪声。

OPTI-LOOP 补偿允许在一个很宽的输出电容和 ESR 数值范围内对瞬态响应进行优化。精准的 0.8V 基准和电源良好输出指示器可与未来的微处理器兼容，而且，4.5V 至 28V (最大值为 30V) 的宽输入电源范围囊括了所有的化学电池。

用于每个控制器的一个 RUN/SS 引脚提供了软起动和可选的定时、短路停机功能。当过流闭锁功能被停用时，电流折返可对 MOSFET 在短路条件下的功耗加以限制。输出过压保护电路闭锁在底端 MOSFET 上，直到 VOUT 恢复至正常值为止。FCB 模式引脚能在突发模式、恒定频率模式和连续电感器电流模式之间进行选择，或对一个副端绕组实施稳压。该 IC 包括一个电源良好输出引脚，当两个输出均位于其设计调整点的 7.5% 以内时，该引脚将发出指示信号。

特点
  • 180° 定相控制器减小了所需的输入电容以及由电源引起的噪声
  • OPTI-LOOP 补偿最大限度地减小了输出电容 COUT
  • 双 N 沟道 MOSFET 同步驱动
  • ±1.5% 输出电压准确度
  • 电源良好输出电压监视器
  • 可锁相固定频率：150kHz 至 300kHz
  • 宽 VIN 范围：工作时为 4.5V 至 28V
  • 非常低压差操作：99% 占空比
  • 可调软起动电流斜坡上升
  • 折返输出电流限制
  • 具备失效选项的闭锁短路停机功能
  • 输出过压保护
  • 输出电压远端采样
  • 低停机静态电流 IQ：20μA
  • 5V 和 3.3V 备用稳压器
  • 小外形 28 引脚窄体 SSOP 封装 (宽度为 0.150 英寸)
  • 可选的工作模式：恒定频率、突发模式 (Burst Mode) 和 PWM
    • 应用
  • 笔记本电脑和掌上型电脑、PDA
  • 电信系统
  • 便携式仪器
  • 电池供电式数字设备
  • DC 功率分配系统
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3707EGN-SYNC SSOP-28 E $6.79 $4.65
    LTC3707EGN-SYNC#PBF SSOP-28 E $6.79 $4.65
    LTC3707EGN-SYNC#TR SSOP-28 E $4.75
    LTC3707EGN-SYNC#TRPBF SSOP-28 E $4.75
    LTC3707IGN-SYNC#PBF SSOP-28 I $6.97 $4.88
    LTC3707IGN-SYNC#TRPBF SSOP-28 I $4.94
