当前位置:Linear公司 > > 凌力尔特芯片 >> LTC3448
LTC3448技术文档下载:
LTC3448技术文档产品手册下载
LTC3448 - 典型应用图例:

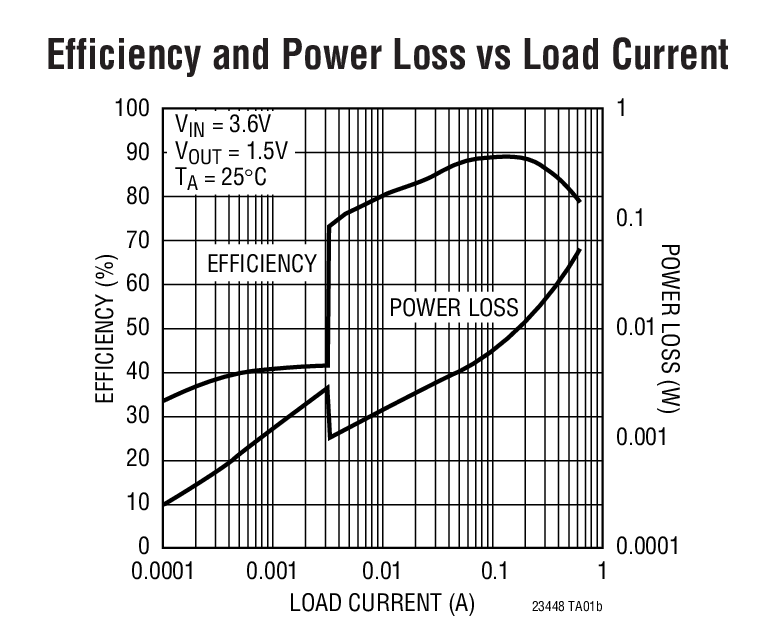

LTC3448典型应用图例一

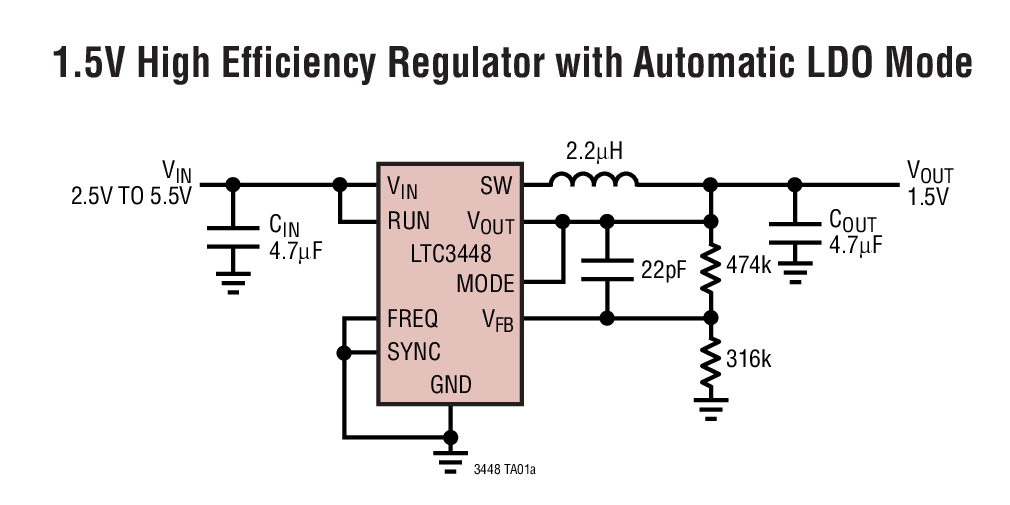

LTC3448典型应用图例二
LTC3448 - 封装图解:

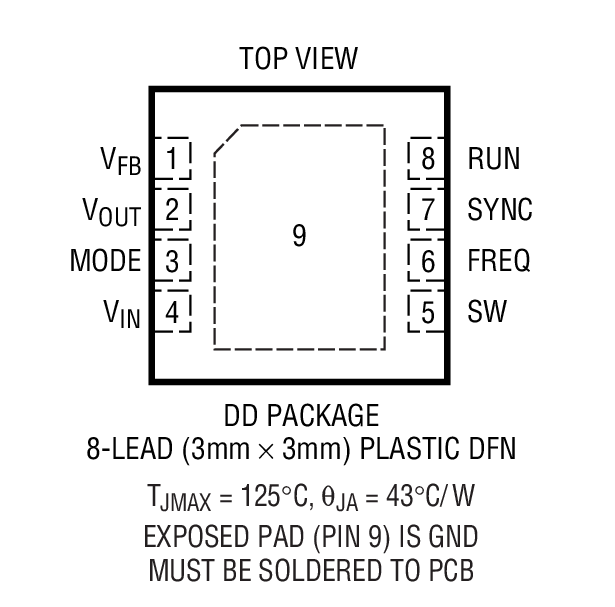

LTC3448封装图解一
LTC3448封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LTC3448介绍
LTC3448 - LTC3448是具有 LDO 模式的 1.5MHz/2.25MHz、600mA 同步降压型稳压器

LTC3448是Linear公司的一款微功率降压产品,LTC3448是具有 LDO 模式的 1.5MHz/2.25MHz、600mA 同步降压型稳压器,本站介绍了LTC3448的封装应用图解、特点和优点、功能等,并给出了与LTC3448相关的凌力尔特元器件型号供参考。

LTC3448 - 具有 LDO 模式的 1.5MHz/2.25MHz、600mA 同步降压型稳压器

LTC3448 - 具有 LDO 模式的 1.5MHz/2.25MHz、600mA 同步降压型稳压器 - Linear Technology(凌力尔特)

功能描述

LTC3448 是一款采用恒定频率、电流模式架构的高效、单片式、同步降压型稳压器。工作期间的电源电流仅 32µA (线性稳压器模式),而在停机模式中则降至 <1µA。2.5V 至 5.5V 的输入电压范围使 LTC3448 成为单节锂离子电池供电型应用的理想选择。100% 的占空比能力实现了低压降操作,从而延长了便携式系统中的电池使用寿命。在中等输出负载水平上,PWM 脉冲跳跃模式操作可实现非常低的输出纹波电压,以适合对噪声敏感的应用。

LTC3448 在负载电流非常低的条件下将自动转换至线性稳压器操作模式,以维持 < 5mVP-P 的输出电压纹波。该模式中的电源电流通常为 32µA。至线性稳压器模式的转换出现于 3mA 的门限条件下。线性稳压器操作可被设定为接通、关断或自动接通/关断。

开关频率可选择为 1.5MHz 或 2.25MHz,因而允许采用小型表面贴装电感器和电容器。

内部同步开关提高了效率,并免除了增设一个外部肖特基二极管的需要。利用 0.6V 反馈基准电压可轻松地对低输出电压提供支持。LTC3448 采用扁平 3mm × 3mm DFN 或耐热增强型 8 引脚 MSOP 封装。

特点
  • 高效率:高达 96%
  • 非常低的静态电源电流:32µA (在线性稳压器操作期间)
  • 600mA 输出电流 (降压型稳压器)
  • 在 3mA 以下可选择用作线性稳压器 —— 外部或 自动接通/关断
  • 2.5V 至 5.5V 输入电压范围
  • 1.5MHz 或 2.25MHz 恒定工作频率或外部同步
  • 无需肖特基二极管
  • 低压降操作:100% 占空比
  • 0.6V 基准提供了低输出电压
  • 停机模式吸收 < 1µA 的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 过热保护
  • 扁平 (3mm × 3mm) 8 引脚 DFN 和 8 引脚 MSOP 封装
  • 应用
  • 蜂窝电话
  • 个人信息设备
  • 无线和 DSL 调制解调器
  • 数码相机
  • MP3 播放机
  • 便携式仪器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3448EDD 3x3 DFN-8 E $2.93 $2.05
    LTC3448EDD#PBF 3x3 DFN-8 E $2.93 $2.05
    LTC3448EDD#TR 3x3 DFN-8 E $2.15
    LTC3448EDD#TRPBF 3x3 DFN-8 E $2.15
    LTC3448EMS8E MS-8 E $2.93 $2.05
    LTC3448EMS8E#PBF MS-8 E $2.93 $2.05
    LTC3448EMS8E#TR MS-8 E $2.11
    LTC3448EMS8E#TRPBF MS-8 E $2.11
