当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC3409
LTC3409技术文档下载：
LTC3409技术文档产品手册下载
LTC3409 - 典型应用图例：

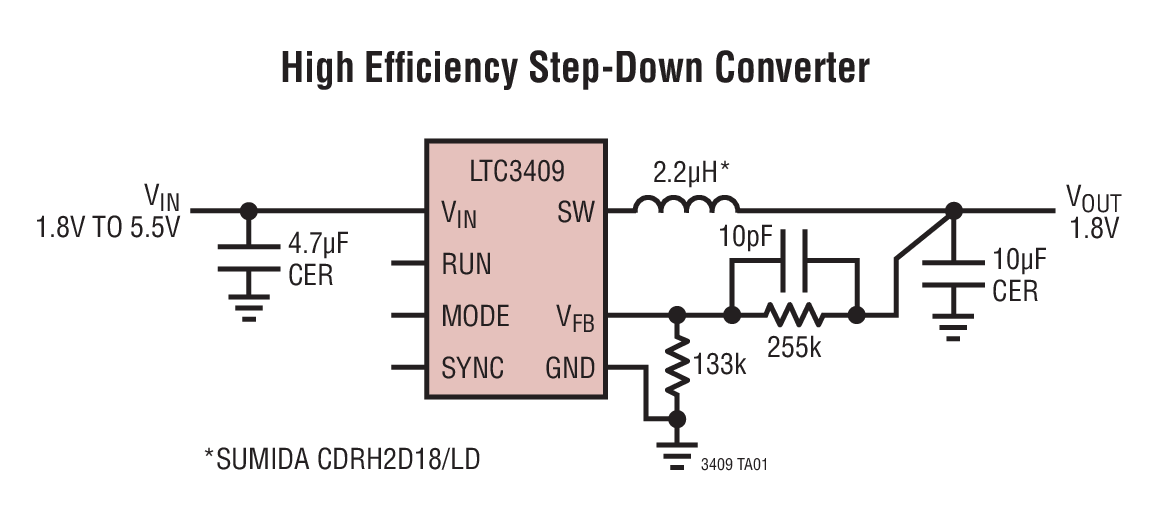

LTC3409典型应用图例一
LTC3409典型应用图例二
LTC3409 - 封装图解：

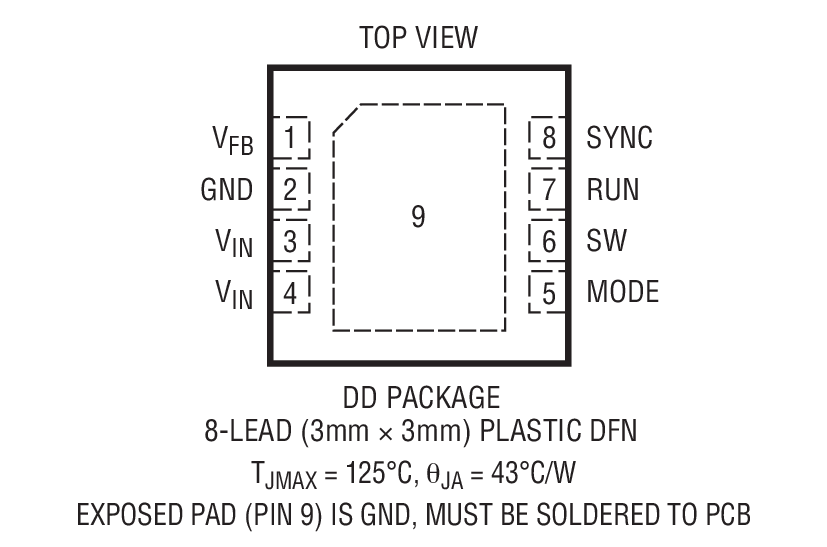

LTC3409封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC3409介绍

LTC3409 - LTC3409是采用 3mm x 3mm DFN 封装的 600mA 低 Vin 降压型稳压器

LTC3409是LINEAR凌力尔特公司的一款微功率降压产品，LTC3409是LTC3409是采用 3mm x 3mm DFN 封装的 600mA 低 Vin 降压型稳压器，本站介绍了LTC3409的封装应用图解、特点和优点、功能等，并给出了与LTC3409相关的LINEAR元器件型号供参考。

LTC3409 - LTC3409是采用 3mm x 3mm DFN 封装的 600mA 低 Vin 降压型稳压器 - 微功率降压 - 电源管理 - 凌力尔特

LTC3409 - 采用 3mm x 3mm DFN 封装的 600mA 低 Vin 降压型稳压器

LTC3409 - 采用 3mm x 3mm DFN 封装的 600mA 低 Vin 降压型稳压器 - Linear Technology（凌力尔特）

功能描述

LTC3409 是一款采用恒定频率、电流模式架构的高效、单片式同步降压型稳压器。输出电压通过一个外部电阻分压器来调节。

支持 1.7MHz 和 2.6MHz 固定开关频率。或者，一个内部 PLL 将同步至一个频率范围为 1MHz 至 3MHz 的外部时钟。这种开关频率范围允许采用小型表面贴装电感器和电容器 (包括陶瓷电容器)。

突发模式操作期间的电源电流仅为 65µA，并将在停机模式中降至 < 1µA 。1.6V 至 5.5V 的输入电压范围使得 LTC3409 成为单节锂离子电池、金属锂电池和两节碱性电池、镍镉电流或镍氢电池供电型应用的理想选择。100% 占空比能力实现了低压降操作，并延长了便携式系统中的电池使用寿命。突发模式操作可由用户来使能，以提高轻负载条件下的效率，从而进一步延长了电池的使用寿命。

内部同步开关提升了效率，并免除了增设一个外部肖特基二极管的需要。内部软启动功能可在启动时提供受控的输出电压上升时间，而无需使用外部组件。

特点
  • 1.6V 至 5.5V 输入电压范围
  • 内部软启动功能
  • 可选 1.7MHz 或 2.6MHz 恒定频率操作
  • 内部振荡器可同步至一个频率范围为 1MHz 至 3MHz 的外部时钟
  • 高效率：达 95%
  • 非常低的静态电流：在突发模式 (Burst Mode) 操作期间仅为 65µA
  • 600mA 输出电流 (VIN = 1.8V，VOUT = 1.2V)
  • 750mA 峰值电感器电流
  • 无需肖特基二极管
  • 低压降操作：100% 占空比
  • 0.613V 基准电压
  • 可在采用陶瓷电容器的情况下保持稳定
  • 停机模式吸取 <1µA 的电源电流
  • 旨在获得卓越的电压和负载瞬态响应的电流模式操作
  • 过热保护
  • 采用高度仅为 0.75mm 的扁平 8 引脚 (3mm x 3mm) DFN 封装
    • 应用
  • 蜂窝电话
  • 数码相机
  • MP3 播放机
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC3409EDD 3x3 DFN-8 E $3.07 $2.15
    LTC3409EDD#PBF 3x3 DFN-8 E $3.07 $2.15
    LTC3409EDD#TR 3x3 DFN-8 E $2.25
    LTC3409EDD#TRPBF 3x3 DFN-8 E $2.25
    LTC3409IDD#PBF 3x3 DFN-8 I $3.53 $2.47
    LTC3409IDD#TRPBF 3x3 DFN-8 I $2.53
