当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LT3473
LT3473技术文档下载：
LT3473技术文档产品手册下载
LT3473 - 典型应用图例：

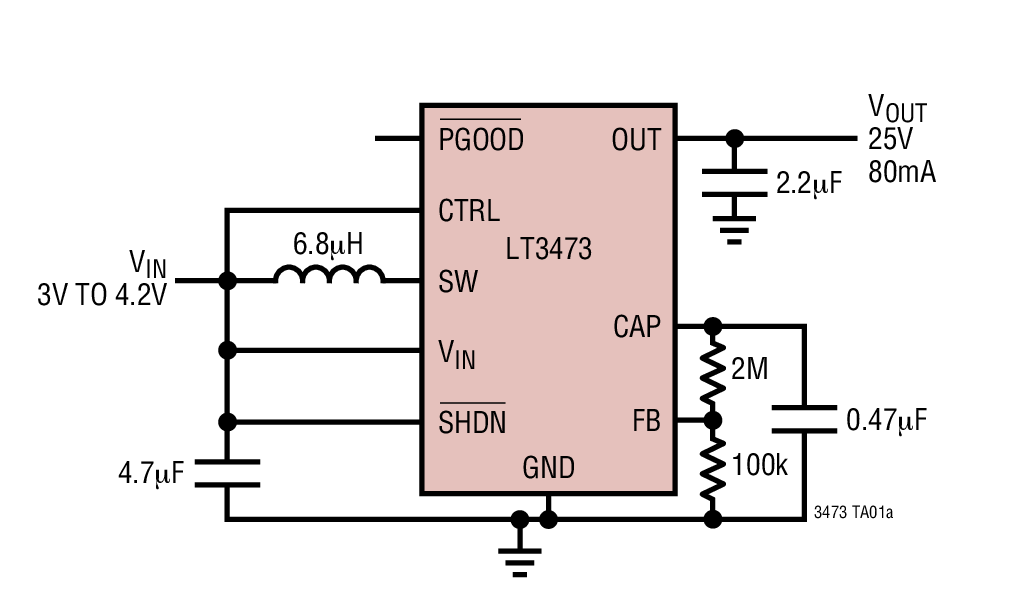

LT3473典型应用图例一

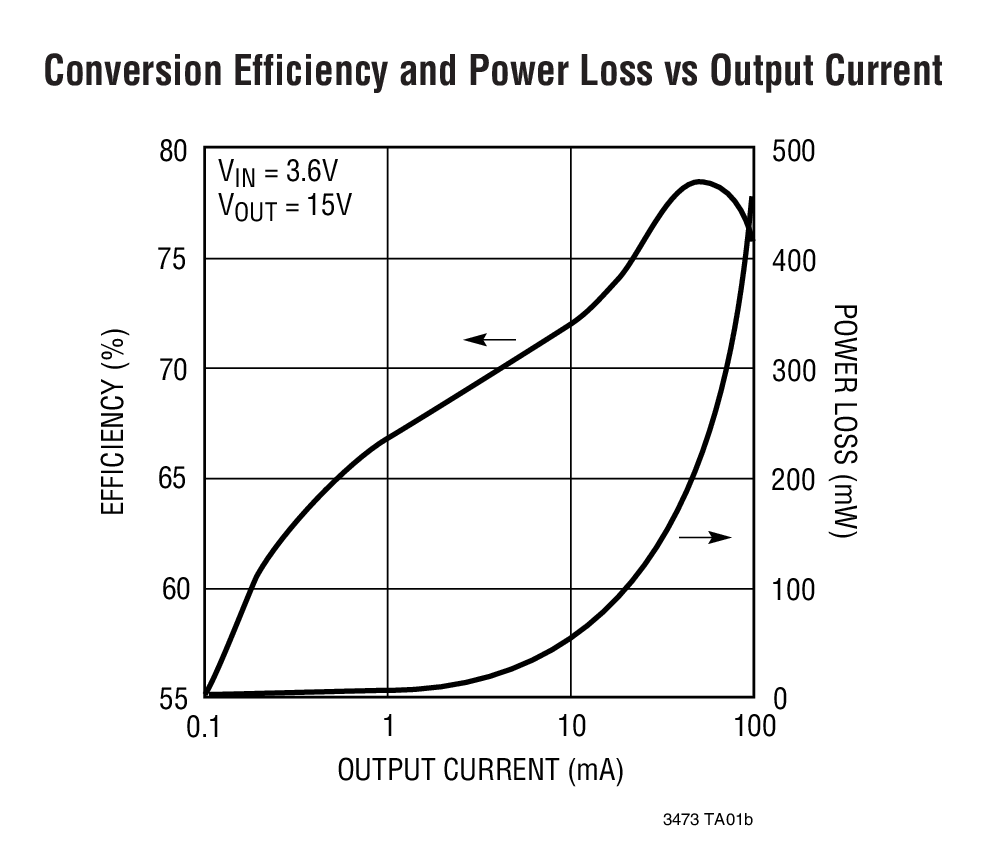

LT3473典型应用图例二
LT3473 - 封装图解：

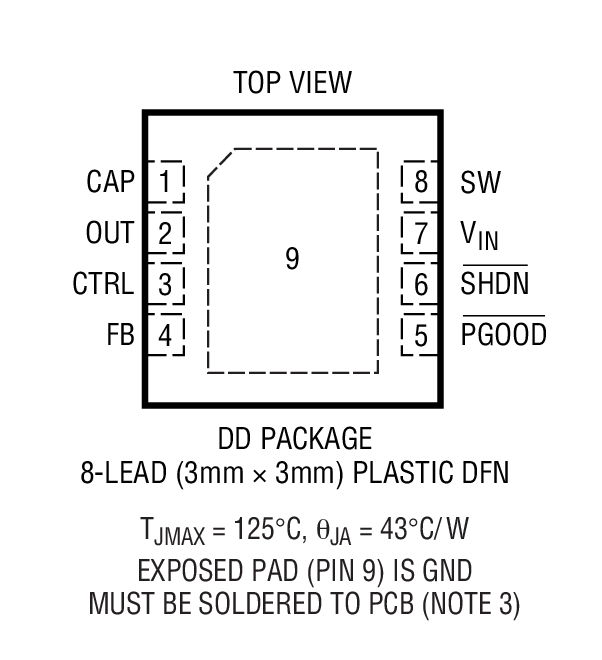

LT3473封装图解一

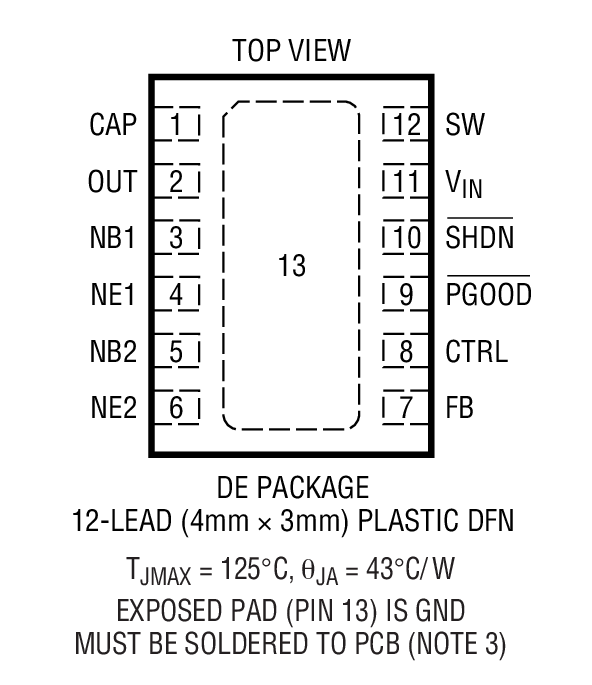

LT3473封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT3473介绍

LT3473 - LT3473是内置肖特基二极管并具输出断接功能的微功率 1A 升压型转换器

LT3473是LINEAR凌力尔特公司的一款LCD / CCD / OLED 偏置产品，LT3473是LT3473是内置肖特基二极管并具输出断接功能的微功率 1A 升压型转换器，本站介绍了LT3473的封装应用图解、特点和优点、功能等，并给出了与LT3473相关的LINEAR元器件型号供参考。

LT3473 - LT3473是内置肖特基二极管并具输出断接功能的微功率 1A 升压型转换器 - LCD / CCD / OLED 偏置 - 电源管理 - 凌力尔特

LT3473 - 内置肖特基二极管并具输出断接功能的微功率 1A 升压型转换器

LT3473 - 内置肖特基二极管并具输出断接功能的微功率 1A 升压型转换器 - Linear Technology（凌力尔特）

功能描述

LTC3473/LT3473A 是采用扁平 DFN 封装、具有集成肖特基二极管和输出断接电路的微功率升压型 DC/DC 转换器。小封装尺寸、高集成度以及纤巧型 SMT 组件的使用造就了一个占板面积不足 50mm2 的解决方案外形尺寸。内部 1A 开关允许器件在高达 80mA 的电流条件下从单节锂离子电池输送 25V 输出，而自动突发模式操作则可在轻负载条件下保持效率。一个辅助基准输入 (CTRL) 使得用户能够采用任何较低的数值来取代内部 1.25V 反馈基准，从而在操作期间实现输出电压的全面控制。当输出电压达到终值的 90% 时，/PGOOD 引脚将吸收电流。

?LT3473A 包括两个 NPN 晶体管，用于从输出生成中间偏置电压，并采用 12 引脚 (4mm× 3mm) DFN 封装。LT3473 不包含这些 NPN 晶体管，采用 8 引脚(3mm × 3mm) DFN 封装。

?性能稳固的 36V 开关和输出断接电路使得能够采用简单的升压拓扑结构来轻松生成高达 34V 的输出。

?

特点
  • 纤巧的解决方案外形尺寸
  • 静态电流：在工作模式时为 150µA (VIN = 3.6V，VOUT = 15V，无负载) 在停机模式时为 1µA
  • 内部 1A、36V 开关
  • 集成肖特基二极管
  • 集成 PNP 输出断接
  • 内部基准替代引脚
  • /PGOOD (电源良好) 引脚
  • 可从 3.6V 输入获得 25V / 80mA 输出
  • 用于获得中间偏置电压的辅助NPN晶体管 (LT3473A)
  • 在轻负载条件下执行自动突发模式 (Burst Mode) 操作
  • 恒定开关频率：1.2MHz
  • 热停机
  • 输入范围：2.2V 至 16V
  • 扁平 (3mm × 3mm) DFN 封装 (LT3473)
  • 扁平 (4mm × 3mm) DFN 封装 (LT3473A)
    • 应用
  • OLED 偏置
  • CCD 偏置
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3473AEDE 4x3 DFN-12 E $2.93 $2.05
    LT3473AEDE#PBF 4x3 DFN-12 E $2.93 $2.05
    LT3473AEDE#TR 4x3 DFN-12 E $2.15
    LT3473AEDE#TRPBF 4x3 DFN-12 E $2.15
    LT3473EDD 3x3 DFN-8 E $2.79 $1.95
    LT3473EDD#PBF 3x3 DFN-8 E $2.79 $1.95
    LT3473EDD#TR 3x3 DFN-8 E $2.05
    LT3473EDD#TRPBF 3x3 DFN-8 E $2.05
