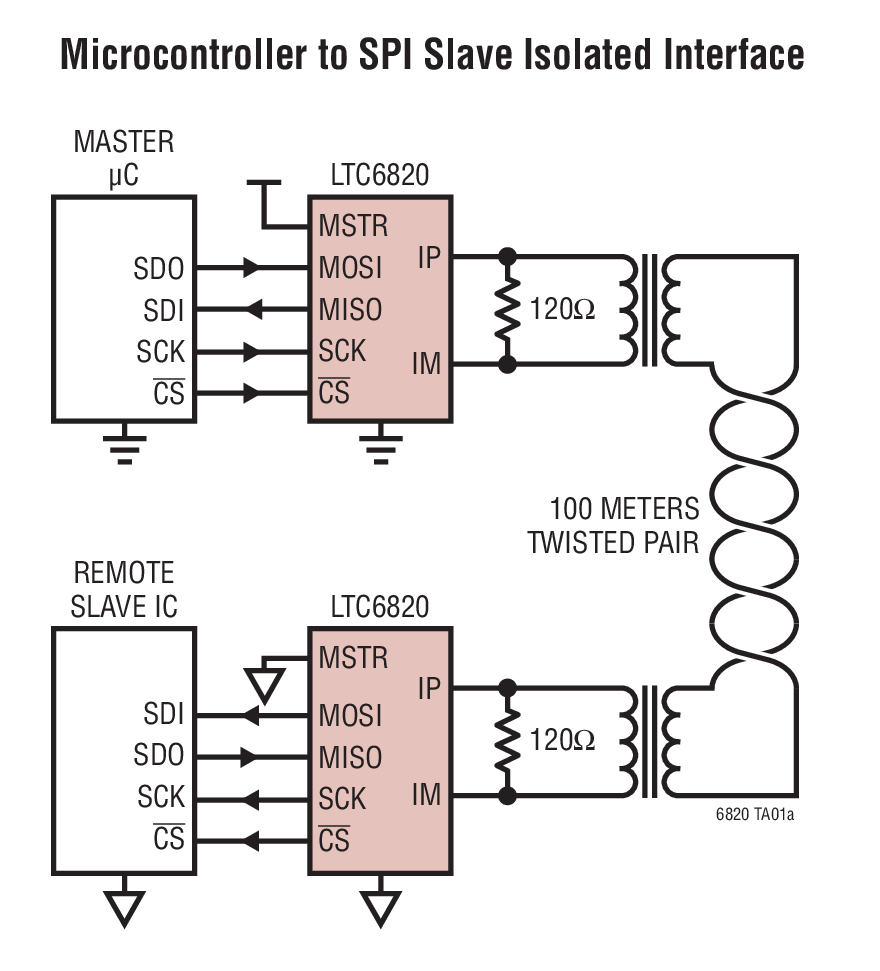

LTC6820 - 典型应用图例：

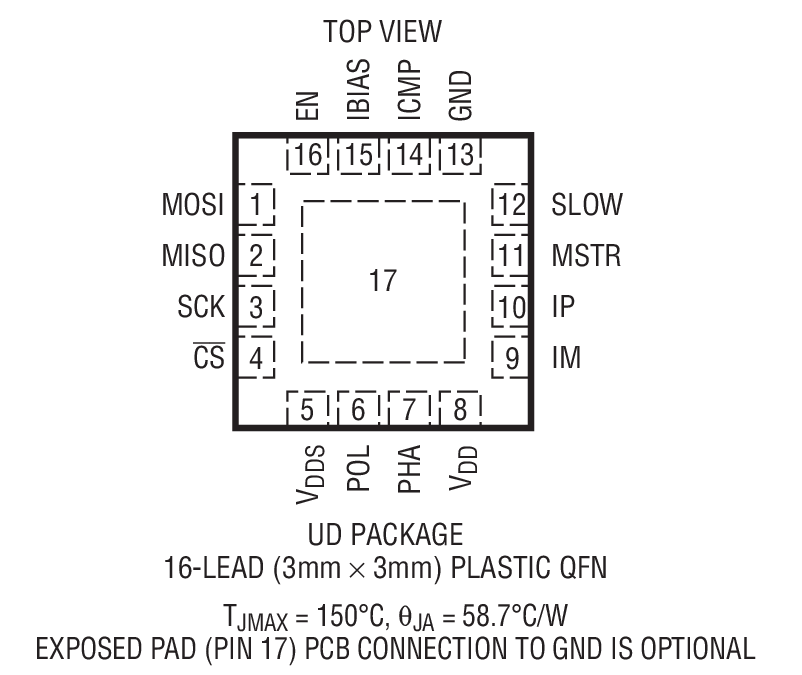

LTC6820 - 封装图解：

LINEAR凌力尔特芯片：

LTC6820 - LTC6820是 isoSPI 隔离式通信接口

LTC6820是LINEAR凌力尔特公司的一款隔离型收发器产品，LTC6820是LTC6820是 isoSPI 隔离式通信接口，本站介绍了LTC6820的封装应用图解、特点和优点、功能等，并给出了与LTC6820相关的LINEAR元器件型号供参考。

LTC6820 - LTC6820是 isoSPI 隔离式通信接口 - 隔离型收发器 - 航天和严酷环境 - 凌力尔特

LTC6820 - isoSPI 隔离式通信接口

LTC6820 - isoSPI 隔离式通信接口 - Linear Technology（凌力尔特）

功能描述

LTC6820 可通过单个双绞线连接在两个隔离器件之间提供双向 SPI 通信。每个 LTC6820 将逻辑状态编码为信号，并跨越一个隔离势垒将信号传送至另一个 LTC6820。接收 LTC6820 对传输信号进行解码并把从总线驱动至适当的逻辑状态。隔离势垒可利用一个简单的脉冲变压器进行桥接，以实现几百伏的隔离度。

LTC6820 采用匹配的供电和吸收电流来驱动差分信号，从而免除了增设变压器中心抽头的需要并降低了 EMI。接收器中的高精度窗口比较器负责检测差分信号。驱动电流和比较器门限由一个简单的外部电阻分压器设定，因而使得系统能够针对所需的电缆长度和期望的信噪比性能实施相应的优化。

特点

1Mbps 隔离式 SPI 数据通信

可采用标准变压器实现简单的电流隔离

采用单根双绞线的双向接口

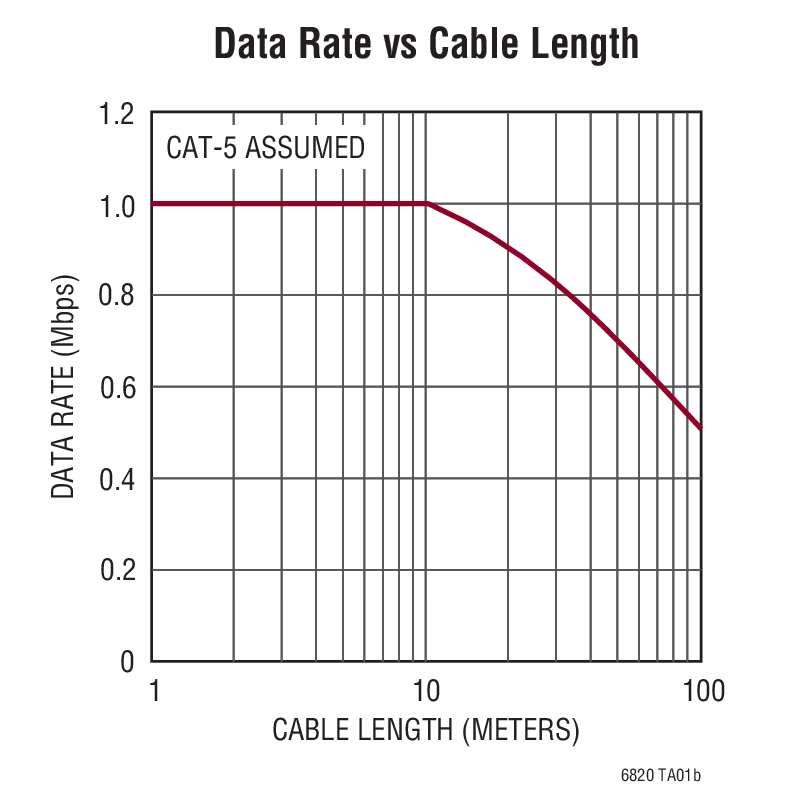

支持长达 100 米的电线

非常低的 EMI 敏感度和辐射

可针对高抗噪性或低功耗进行配置

针对符合 ISO26262 标准的系统进行设计

在大多数 SPI 系统中无需进行软件变更

超低 (2μA) 的无工作电流

自动唤醒检测

工作温度范围：-40°C 至 125°C

2.7V 至 5.5V 电源

可连接至所有电压范围为 1.7V 至 5.5V 的逻辑电源

采用 16 引脚 QFN 封装和 MSOP 封装

应用

工业网络

电池监视系统

远程传感器

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC6820HMS#PBF	MS-16	H	$3.58	$2.57
LTC6820HMS#TRPBF	MS-16	H		$2.63
LTC6820HUD#PBF	3x3 QFN-16	H	$3.58	$2.57
LTC6820HUD#TRPBF	3x3 QFN-16	H		$2.63
LTC6820IMS#PBF	MS-16	I	$3.20	$2.29
LTC6820IMS#TRPBF	MS-16	I		$2.35
LTC6820IUD#PBF	3x3 QFN-16	I	$3.20	$2.29
LTC6820IUD#TRPBF	3x3 QFN-16	I		$2.35
