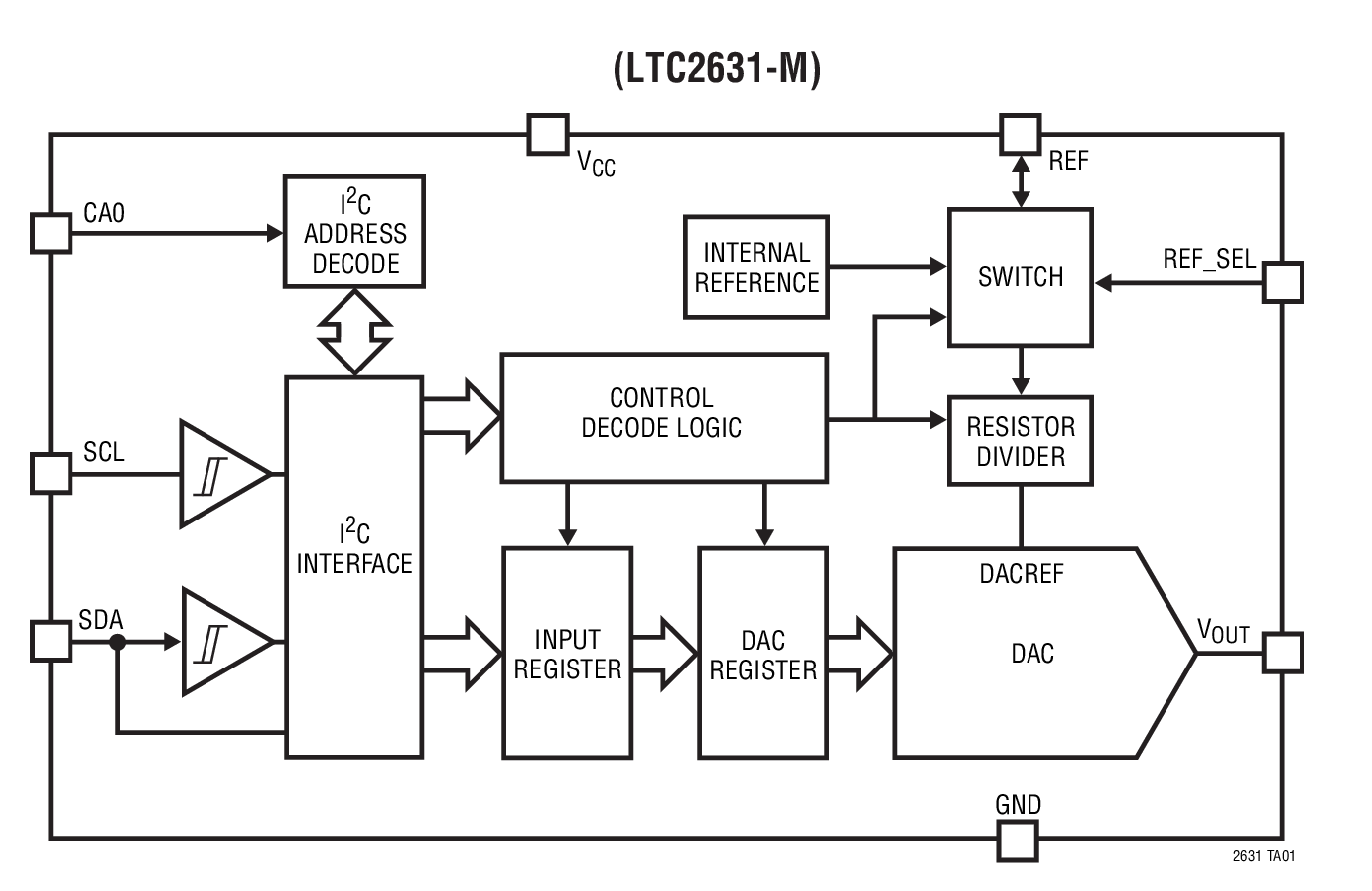

LTC2631-12典型应用图例一

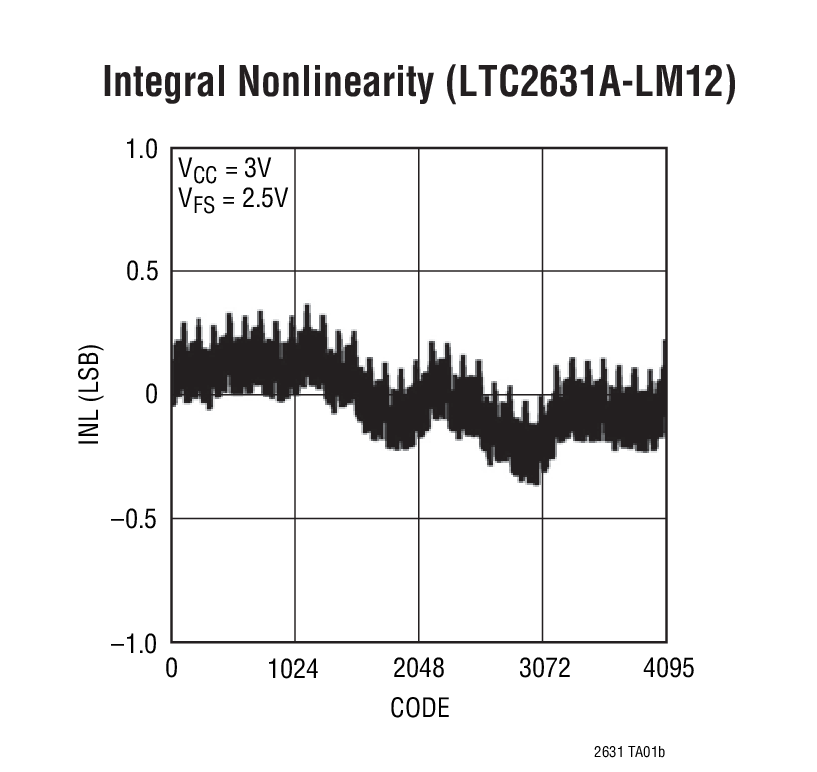

LTC2631-12典型应用图例二
LTC2631-12 - 封装图解：

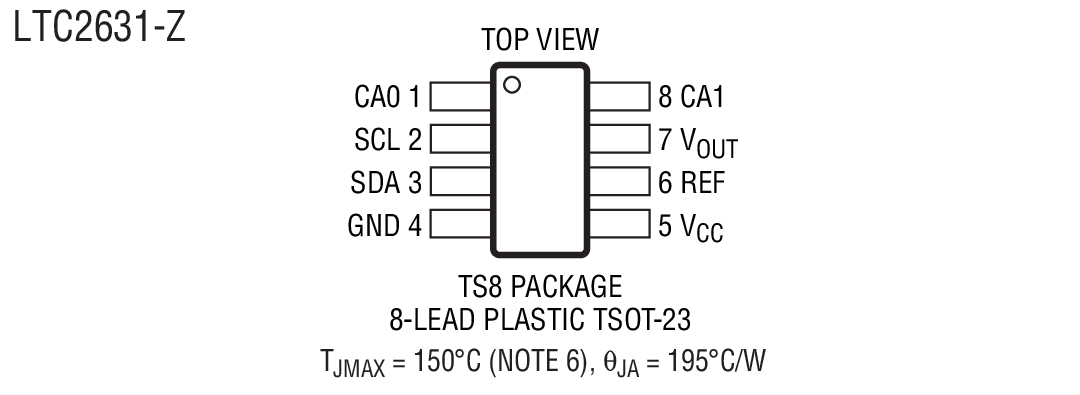

LTC2631-12封装图解一

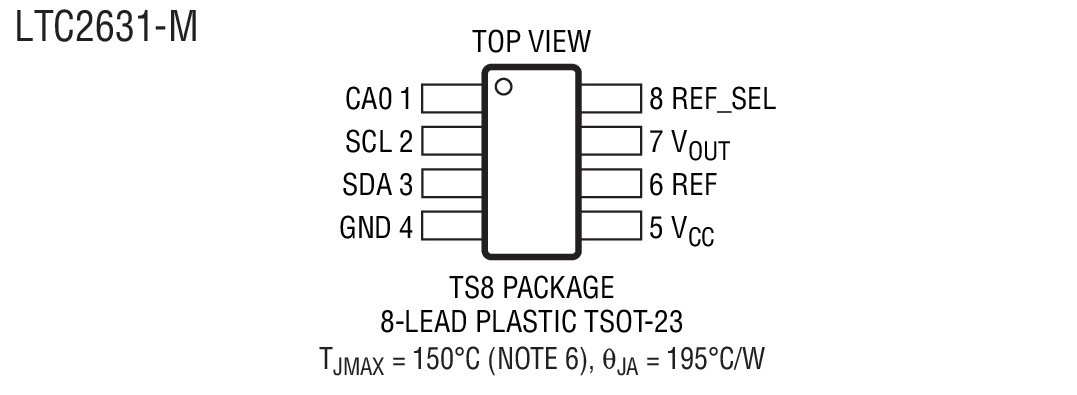

LTC2631-12封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2631-12介绍

LTC2631-12 - LTC2631-12是具 10ppm/oC 基准的单通道 12 / 10 / 8 位 I2C VOUT DAC

LTC2631-12是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC2631-12是LTC2631-12是具 10ppm/oC 基准的单通道 12 / 10 / 8 位 I2C VOUT DAC，本站介绍了LTC2631-12的封装应用图解、特点和优点、功能等，并给出了与LTC2631-12相关的LINEAR元器件型号供参考。

LTC2631-12 - LTC2631-12是具 10ppm/oC 基准的单通道 12 / 10 / 8 位 I2C VOUT DAC - 电压输出 DAC - 航天和严酷环境 - 凌力尔特

LTC2631-12 - 具 10ppm/oC 基准的单通道 12 / 10 / 8 位 I2C VOUT DAC

LTC2631 - 具 10ppm/oC 基准的单通道 12 / 10 / 8 位 I2C VOUT DAC - Linear Technology（凌力尔特）

功能描述

LTC2631 是一个采用 8 引脚 TSOT-23 封装、具有一个集成、高准确度、低漂移基准的 12 位、10 位和 8 位电压输出 DAC 系列。它内置一个轨至轨输出缓冲器，并保证具有单调特性。

LTC2631-L 具有一个 2.5V 的全标度输出，并采用 2.7V 至 5.5V 单工作电源。LTC2631-H 具有一个 4.096V 的全标度输出，并采用 4.5V 至 5.5V 单工作电源。在 REF 引脚上提供了一个 10ppm/ºC 基准输出。

每个 DAC 都能够工作于外部基准模式，在该模式中，一个提供至 REF 引脚的电压负责设定全标度输出。

LTC2631 DAC 采用一个二线式、I2C 兼容型串行接口。LTC2631 可工作于标准模式 (100kHz 时钟频率) 和快速模式 (400kHz 时钟频率)。

LTC2631 内置一个上电复位电路。提供了在上电之后复位至零标度或复位至中间标度的选项。


特点
  • 集成的精准基准 2.5V 全标度 10ppm/ºC (LTC2631-L) 4.096V 全标度 10ppm/ºC (LTC2631-H)
  • 最大 INL 误差：1LSB (LTC2631A-12)
  • 双向基准：输入或 10ppm/ºC 输出
  • 400kHz I2C 接口
  • 9 个可选地址 (LTC2631-Z)
  • 低噪声 (0.7mVP-P，0.1Hz 至 200kHz)
  • 在整个温度范围内保证单调特性
  • 2.7V 至 5.5V 电源范围 (LTC2631-L)
  • 低功率操作：180μA (在 3V)
  • 功率降至 1.8μA 最大值 (C 级和 I 级)
  • 上电复位至零标度或中间标度选项
  • 双缓冲数据锁存器
  • 保证能够在 -40ºC 至 125ºC 的温度范围内正常运作 (H 级)
  • 8 引脚 TSOT-23(ThinSOTTM)封装
    • 应用
  • 移动通信
  • 过程控制和工业自动化
  • 自动测试设备
  • 便携式设备
  • 汽车
  • 光网络
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2631ACTS8-HM12#PBF SOT-23 C $3.16
    LTC2631ACTS8-HM12#TRMPBF SOT-23 C $3.16 $2.23
    LTC2631ACTS8-HM12#TRPBF SOT-23 C $2.18
    LTC2631ACTS8-HZ12#PBF SOT-23 C $3.16
    LTC2631ACTS8-HZ12#TRMPBF SOT-23 C $3.16 $2.23
    LTC2631ACTS8-HZ12#TRPBF SOT-23 C $2.18
    LTC2631ACTS8-LM12#PBF SOT-23 C $3.16
    LTC2631ACTS8-LM12#TRMPBF SOT-23 C $3.16 $2.23
    LTC2631ACTS8-LM12#TRPBF SOT-23 C $2.18
    LTC2631ACTS8-LZ12#PBF SOT-23 C $3.16
    LTC2631ACTS8-LZ12#TRMPBF SOT-23 C $3.16 $2.23
    LTC2631ACTS8-LZ12#TRPBF SOT-23 C $2.18
    LTC2631AHTS8-HM12#PBF SOT-23 H $3.82
    LTC2631AHTS8-HM12#TRMPBF SOT-23 H $3.82 $2.69
    LTC2631AHTS8-HM12#TRPBF SOT-23 H $2.64
    LTC2631AHTS8-HZ12#PBF SOT-23 H $3.82
    LTC2631AHTS8-HZ12#TRMPBF SOT-23 H $3.82 $2.69
    LTC2631AHTS8-HZ12#TRPBF SOT-23 H $2.64
    LTC2631AHTS8-LM12#PBF SOT-23 H $3.82
    LTC2631AHTS8-LM12#TRMPBF SOT-23 H $3.82 $2.69
    LTC2631AHTS8-LM12#TRPBF SOT-23 H $2.64
    LTC2631AHTS8-LZ12#PBF SOT-23 H $3.82
    LTC2631AHTS8-LZ12#TRMPBF SOT-23 H $3.82 $2.69
    LTC2631AHTS8-LZ12#TRPBF SOT-23 H $2.64
    LTC2631AITS8-HM12#PBF SOT-23 I $3.48
    LTC2631AITS8-HM12#TRMPBF SOT-23 I $3.48 $2.45
    LTC2631AITS8-HM12#TRPBF SOT-23 I $2.40
    LTC2631AITS8-HZ12#PBF SOT-23 I $3.48
    LTC2631AITS8-HZ12#TRMPBF SOT-23 I $3.48 $2.45
    LTC2631AITS8-HZ12#TRPBF SOT-23 I $2.40
    LTC2631AITS8-LM12#PBF SOT-23 I $3.48
    LTC2631AITS8-LM12#TRMPBF SOT-23 I $3.48 $2.45
    LTC2631AITS8-LM12#TRPBF SOT-23 I $2.40
    LTC2631AITS8-LZ12#PBF SOT-23 I $3.48
    LTC2631AITS8-LZ12#TRMPBF SOT-23 I $3.48 $2.45
    LTC2631AITS8-LZ12#TRPBF SOT-23 I $2.40
    LTC2631CTS8-HM10#PBF SOT-23 C $2.04
    LTC2631CTS8-HM10#TRMPBF SOT-23 C $2.04 $1.44
    LTC2631CTS8-HM10#TRPBF SOT-23 C $1.39
    LTC2631CTS8-HM12#PBF SOT-23 C $2.31
    LTC2631CTS8-HM12#TRMPBF SOT-23 C $2.31 $1.63
    LTC2631CTS8-HM12#TRPBF SOT-23 C $1.58
    LTC2631CTS8-HM8#PBF SOT-23 C $1.66
    LTC2631CTS8-HM8#TRMPBF SOT-23 C $1.66 $1.18
    LTC2631CTS8-HM8#TRPBF SOT-23 C $1.13
    LTC2631CTS8-HZ10#PBF SOT-23 C $2.04
    LTC2631CTS8-HZ10#TRMPBF SOT-23 C $2.04 $1.44
    LTC2631CTS8-HZ10#TRPBF SOT-23 C $1.39
    LTC2631CTS8-HZ12#PBF SOT-23 C $2.31
    LTC2631CTS8-HZ12#TRMPBF SOT-23 C $2.31 $1.63
    LTC2631CTS8-HZ12#TRPBF SOT-23 C $1.58
    LTC2631CTS8-HZ8#PBF SOT-23 C $1.66
    LTC2631CTS8-HZ8#TRMPBF SOT-23 C $1.66 $1.18
    LTC2631CTS8-HZ8#TRPBF SOT-23 C $1.13
    LTC2631CTS8-LM10#PBF SOT-23 C $2.04
    LTC2631CTS8-LM10#TRMPBF SOT-23 C $2.04 $1.44
    LTC2631CTS8-LM10#TRPBF SOT-23 C $1.39
    LTC2631CTS8-LM12#PBF SOT-23 C $2.31
    LTC2631CTS8-LM12#TRMPBF SOT-23 C $2.31 $1.63
    LTC2631CTS8-LM12#TRPBF SOT-23 C $1.58
    LTC2631CTS8-LM8#PBF SOT-23 C $1.66
    LTC2631CTS8-LM8#TRMPBF SOT-23 C $1.66 $1.18
    LTC2631CTS8-LM8#TRPBF SOT-23 C $1.13
    LTC2631CTS8-LZ10#PBF SOT-23 C $2.04
    LTC2631CTS8-LZ10#TRMPBF SOT-23 C $2.04 $1.44
    LTC2631CTS8-LZ10#TRPBF SOT-23 C $1.39
    LTC2631CTS8-LZ12#PBF SOT-23 C $2.31
    LTC2631CTS8-LZ12#TRMPBF SOT-23 C $2.31 $1.63
    LTC2631CTS8-LZ12#TRPBF SOT-23 C $1.58
    LTC2631CTS8-LZ8#PBF SOT-23 C $1.66
    LTC2631CTS8-LZ8#TRMPBF SOT-23 C $1.66 $1.18
    LTC2631CTS8-LZ8#TRPBF SOT-23 C $1.13
    LTC2631HTS8-HM10#PBF SOT-23 H $2.45
    LTC2631HTS8-HM10#TRMPBF SOT-23 H $2.45 $1.73
    LTC2631HTS8-HM10#TRPBF SOT-23 H $1.68
    LTC2631HTS8-HM12#PBF SOT-23 H $2.78
    LTC2631HTS8-HM12#TRMPBF SOT-23 H $2.78 $1.96
    LTC2631HTS8-HM12#TRPBF SOT-23 H $1.91
    LTC2631HTS8-HM8#PBF SOT-23 H $2.09
    LTC2631HTS8-HM8#TRMPBF SOT-23 H $2.09 $1.48
    LTC2631HTS8-HM8#TRPBF SOT-23 H $1.43
    LTC2631HTS8-HZ10#PBF SOT-23 H $2.45
    LTC2631HTS8-HZ10#TRMPBF SOT-23 H $2.45 $1.73
    LTC2631HTS8-HZ10#TRPBF SOT-23 H $1.68
    LTC2631HTS8-HZ12#PBF SOT-23 H $2.78
    LTC2631HTS8-HZ12#TRMPBF SOT-23 H $2.78 $1.96
    LTC2631HTS8-HZ12#TRPBF SOT-23 H $1.91
    LTC2631HTS8-HZ8#PBF SOT-23 H $2.09
    LTC2631HTS8-HZ8#TRMPBF SOT-23 H $2.09 $1.48
    LTC2631HTS8-HZ8#TRPBF SOT-23 H $1.43
    LTC2631HTS8-LM10#PBF SOT-23 H $2.45
    LTC2631HTS8-LM10#TRMPBF SOT-23 H $2.45 $1.73
    LTC2631HTS8-LM10#TRPBF SOT-23 H $1.68
    LTC2631HTS8-LM12#PBF SOT-23 H $2.78
    LTC2631HTS8-LM12#TRMPBF SOT-23 H $2.78 $1.96
    LTC2631HTS8-LM12#TRPBF SOT-23 H $1.91
    LTC2631HTS8-LM8#PBF SOT-23 H $2.09
    LTC2631HTS8-LM8#TRMPBF SOT-23 H $2.09 $1.48
    LTC2631HTS8-LM8#TRPBF SOT-23 H $1.43
    LTC2631HTS8-LZ10#PBF SOT-23 H $2.45
    LTC2631HTS8-LZ10#TRMPBF SOT-23 H $2.45 $1.73
    LTC2631HTS8-LZ10#TRPBF SOT-23 H $1.68
    LTC2631HTS8-LZ12#PBF SOT-23 H $2.78
    LTC2631HTS8-LZ12#TRMPBF SOT-23 H $2.78 $1.96
    LTC2631HTS8-LZ12#TRPBF SOT-23 H $1.91
    LTC2631HTS8-LZ8#PBF SOT-23 H $2.09
    LTC2631HTS8-LZ8#TRMPBF SOT-23 H $2.09 $1.48
    LTC2631HTS8-LZ8#TRPBF SOT-23 H $1.43
    LTC2631ITS8-HM10#PBF SOT-23 I $2.23
    LTC2631ITS8-HM10#TRMPBF SOT-23 I $2.23 $1.58
    LTC2631ITS8-HM10#TRPBF SOT-23 I $1.53
    LTC2631ITS8-HM12#PBF SOT-23 I $2.53
    LTC2631ITS8-HM12#TRMPBF SOT-23 I $2.53 $1.79
    LTC2631ITS8-HM12#TRPBF SOT-23 I $1.74
    LTC2631ITS8-HM8#PBF SOT-23 I $1.91
    LTC2631ITS8-HM8#TRMPBF SOT-23 I $1.91 $1.35
    LTC2631ITS8-HM8#TRPBF SOT-23 I $1.30
    LTC2631ITS8-HZ10#PBF SOT-23 I $2.23
    LTC2631ITS8-HZ10#TRMPBF SOT-23 I $2.23 $1.58
    LTC2631ITS8-HZ10#TRPBF SOT-23 I $1.53
    LTC2631ITS8-HZ12#PBF SOT-23 I $2.53
    LTC2631ITS8-HZ12#TRMPBF SOT-23 I $2.53 $1.79
    LTC2631ITS8-HZ12#TRPBF SOT-23 I $1.74
    LTC2631ITS8-HZ8#PBF SOT-23 I $1.91
    LTC2631ITS8-HZ8#TRMPBF SOT-23 I $1.91 $1.35
    LTC2631ITS8-HZ8#TRPBF SOT-23 I $1.30
    LTC2631ITS8-LM10#PBF SOT-23 I $2.23
    LTC2631ITS8-LM10#TRMPBF SOT-23 I $2.23 $1.58
    LTC2631ITS8-LM10#TRPBF SOT-23 I $1.53
    LTC2631ITS8-LM12#PBF SOT-23 I $2.53
    LTC2631ITS8-LM12#TRMPBF SOT-23 I $2.53 $1.79
    LTC2631ITS8-LM12#TRPBF SOT-23 I $1.74
    LTC2631ITS8-LM8#PBF SOT-23 I $1.91
    LTC2631ITS8-LM8#TRMPBF SOT-23 I $1.91 $1.35
    LTC2631ITS8-LM8#TRPBF SOT-23 I $1.30
    LTC2631ITS8-LZ10#PBF SOT-23 I $2.23
    LTC2631ITS8-LZ10#TRMPBF SOT-23 I $2.23 $1.58
    LTC2631ITS8-LZ10#TRPBF SOT-23 I $1.53
    LTC2631ITS8-LZ12#PBF SOT-23 I $2.53
    LTC2631ITS8-LZ12#TRMPBF SOT-23 I $2.53 $1.79
    LTC2631ITS8-LZ12#TRPBF SOT-23 I $1.74
    LTC2631ITS8-LZ8#PBF SOT-23 I $1.91
    LTC2631ITS8-LZ8#TRMPBF SOT-23 I $1.91 $1.35
    LTC2631ITS8-LZ8#TRPBF SOT-23 I $1.30
