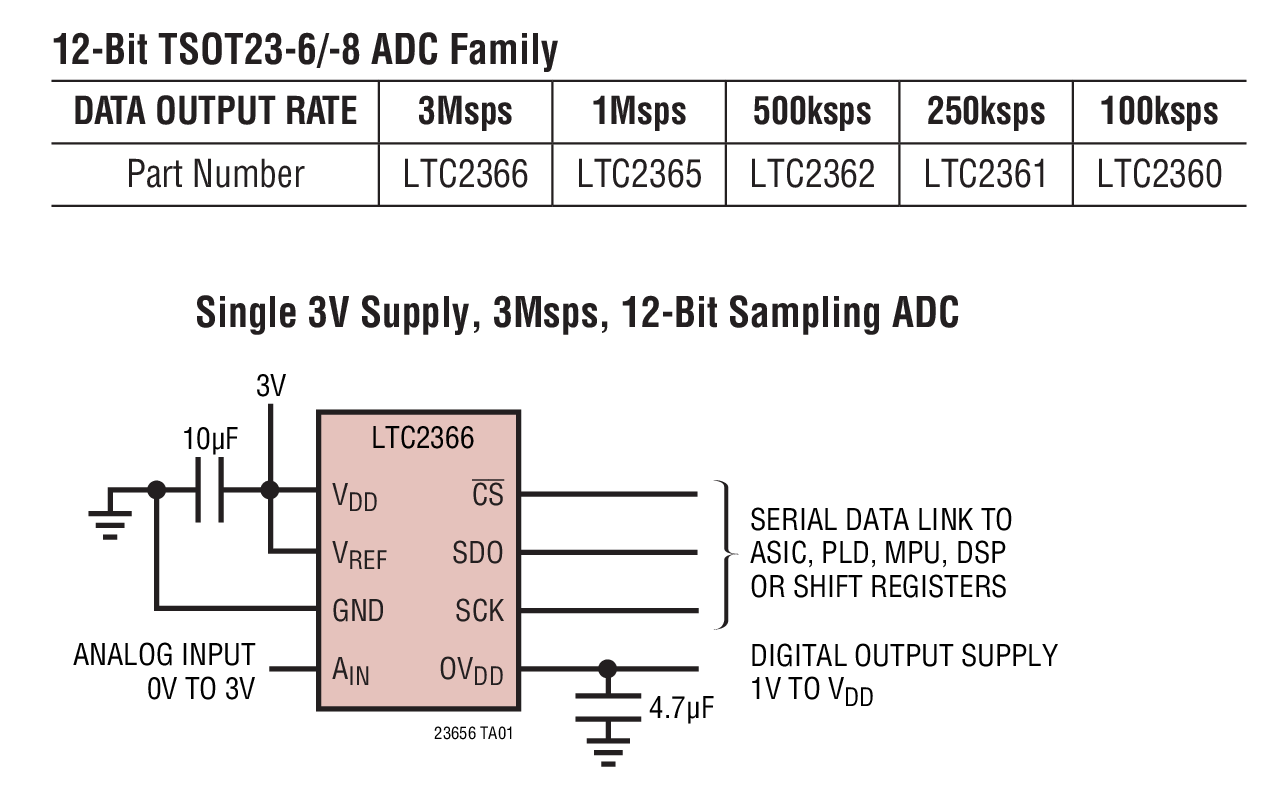

LTC2365 - 典型应用图例：

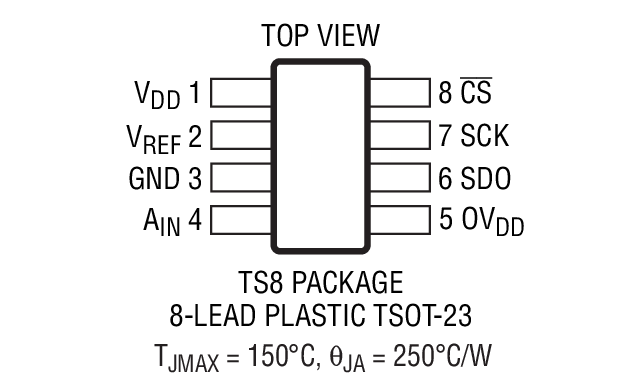

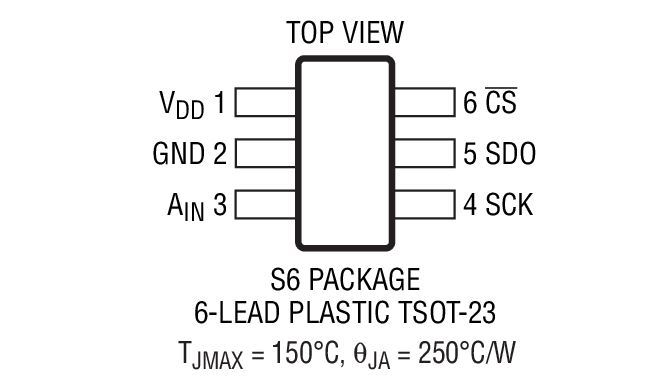

LTC2365 - 封装图解：

LTC2365 - LTC2365是采用 TSOT 封装的 1Msps、12 位串行采样 ADC

LTC2365是Linear公司的一款通用型 SAR ADC产品，LTC2365是采用 TSOT 封装的 1Msps、12 位串行采样 ADC，本站介绍了LTC2365的封装应用图解、特点和优点、功能等，并给出了与LTC2365相关的凌力尔特元器件型号供参考。

LTC2365 - 采用 TSOT 封装的 1Msps、12 位串行采样 ADC

LTC2365 - 采用 TSOT 封装的 1Msps、12 位串行采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC2365 / LTC2366 是 1Msps / 3Msps、12 位、采样 A/D 转换器，分别仅从单 3V 电源吸收 2mA 和 2.6mA 电流。这些高性能器件包括一个高动态范围采样及保持电路和一个高速串行接口。全标度输入为 0V 至 VDD 或 VREF。超群的 AC 性能包括 72dB SINAD 和 -80dB THD (在 3Msps 采样速率条件下)。串行接口提供了灵活的电源管理，并在低吞吐速率条件下实现了最大的功率效率。这些器件采用纤巧的 6 引脚和 8 引脚 TSOT-23 封装。

串行接口、纤巧型 TSOT-23 封装和极高的采样速率与功率之比使得 LTC2365 / LTC2366 非常适合于紧凑、低功率、高速系统。

由于采用高阻抗单端模拟输入，并能够在电压范围缩减 (低至 1.4V 全标度) 的条件下运作，因此在许多应用中可直接连接至传感器和换能器，从而免除了增设增益级的需要。

特点

12 位分辨率

1Msps / 3Msps 采样速率 (LTC2365 / LTC2366)

低噪声：73dB SNR

低功耗：6mW

2.35V 至 3.6V 单电源操作

无数据延迟

具 0.1μA 典型电源电流的睡眠模式

专用外部基准 (TSOT23-8 封装)

1V 至 3.6V 数字输出电源 (TSOT23-8 封装)

SPI / MICROWIRE 兼容型串行 I/O

在 -40ºC 至 125ºC 的温度范围内保证运作

6 引脚和 8 引脚 TSOT-23 封装

应用

通信系统

数据采集系统

手持式终端接口

医学成像

不间断电源

电池供电式系统

汽车

以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC2365CS6#PBF	SOT-23	C	$3.07
LTC2365CS6#TRMPBF	SOT-23	C	$3.07	$2.20
LTC2365CS6#TRPBF	SOT-23	C		$2.15
LTC2365CTS8#PBF	SOT-23	C	$3.29
LTC2365CTS8#TRMPBF	SOT-23	C	$3.29	$2.35
LTC2365CTS8#TRPBF	SOT-23	C		$2.30
LTC2365HS6#PBF	SOT-23	H	$3.89
LTC2365HS6#TRMPBF	SOT-23	H	$3.89	$2.77
LTC2365HS6#TRPBF	SOT-23	H		$2.72
LTC2365HTS8#PBF	SOT-23	H	$4.19
LTC2365HTS8#TRMPBF	SOT-23	H	$4.19	$2.96
LTC2365HTS8#TRPBF	SOT-23	H		$2.91
LTC2365IS6#PBF	SOT-23	I	$3.53
LTC2365IS6#TRMPBF	SOT-23	I	$3.53	$2.52
LTC2365IS6#TRPBF	SOT-23	I		$2.47
LTC2365ITS8#PBF	SOT-23	I	$3.78
LTC2365ITS8#TRMPBF	SOT-23	I	$3.78	$2.70
LTC2365ITS8#TRPBF	SOT-23	I		$2.65
