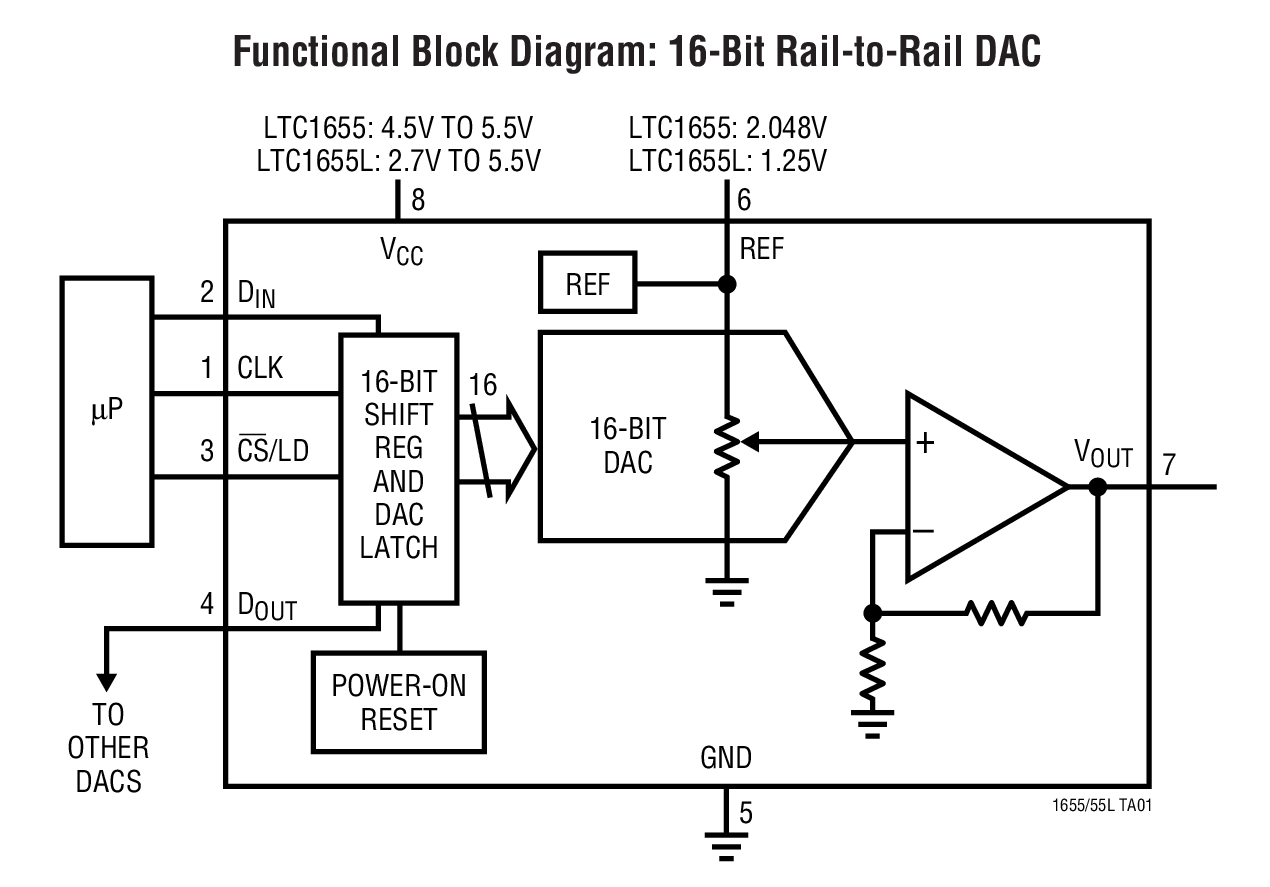

LTC1655L典型应用图例一

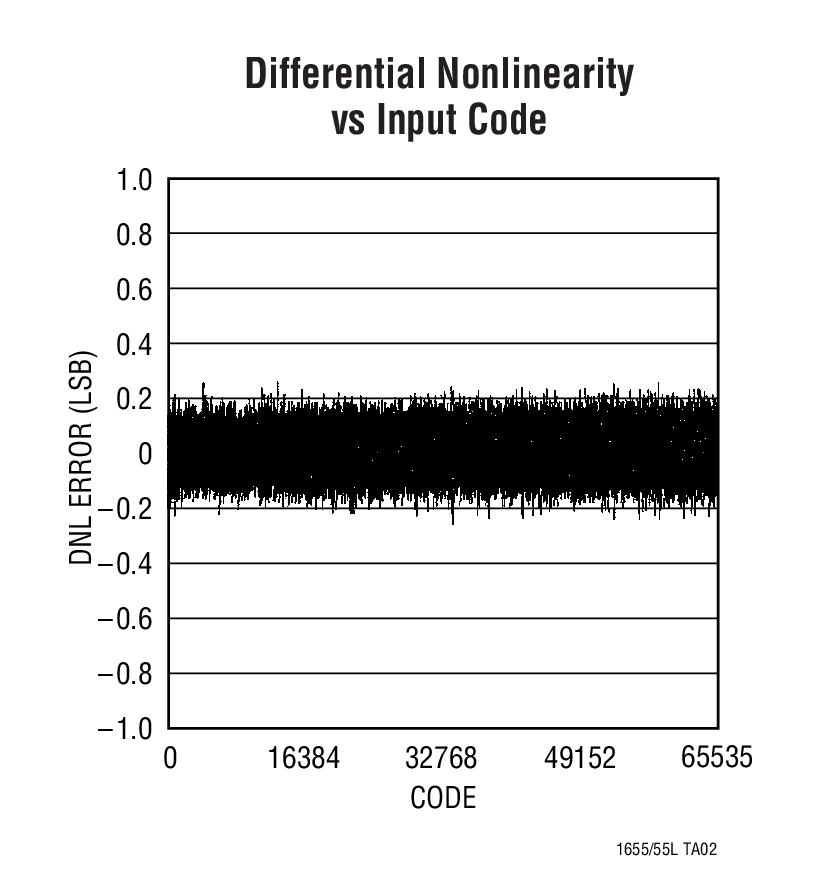

LTC1655L典型应用图例二
LTC1655L - 封装图解：

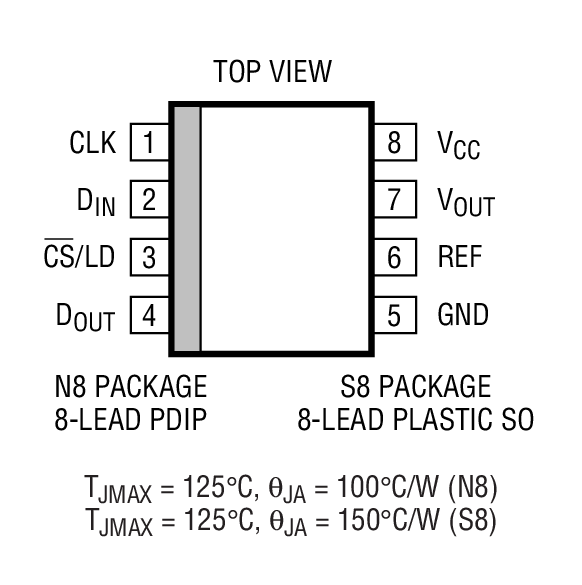

LTC1655L封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC1655L介绍

LTC1655L - LTC1655L是16-Bit Rail-to-Rail Micropower DACs inSO-8 Package

LTC1655L是LINEAR凌力尔特公司的一款电压输出 DAC产品，LTC1655L是LTC1655L是16-Bit Rail-to-Rail Micropower DACs inSO-8 Package，本站介绍了LTC1655L的封装应用图解、特点和优点、功能等，并给出了与LTC1655L相关的LINEAR元器件型号供参考。

LTC1655L - LTC1655L是16-Bit Rail-to-Rail Micropower DACs inSO-8 Package - 电压输出 DAC - 数据转换 - 凌力尔特

LTC1655L - 16-Bit Rail-to-Rail Micropower DACs inSO-8 Package

LTC1655 - 16-Bit Rail-to-Rail Micropower DACs inSO-8 Package - Linear Technology（凌力尔特）

功能描述
The LTC1655/LTC1655L are rail-to-rail voltage output, 16-bit digital-to-analog converters in an SO-8 package. They include an output buffer and a reference. The 3-wire serial interface is compatible with SPI/QSPI and MICROWIRE™ protocols. The CLK input has a Schmitt trigger that allows direct optocoupler interface. The LTC1655 has an onboard 2.048V reference that can be overdriven to a higher voltage. The output swings from 0V to 4.096V when using the internal reference. The typical power dissipation is 3.0mW on a single 5V supply. The LTC1655L has an onboard 1.25V reference that can be overdriven to a higher voltage. The output swings from 0V to 2.5V when using the internal reference. The typical power dissipation is 1.8mW on a single 3V supply. The LTC1655/LTC1655L are pin compatible with Linear Technology’s 12-bit VOUT DAC family, allowing an easy upgrade path. They are the only buffered 16-bit DACs in an SO-8 package and they include an onboard reference for standalone performance.

特点
  • 16-Bit Monotonicity Over Temperature
  • Deglitched Rail-to-Rail Voltage Output
  • SO-8 Package
  • ICC(TYP): 600µA
  • Internal Reference: 2.048V (LTC1655)1.25V (LTC1655L)
  • Maximum DNL Error: ±1LSB
  • Settling Time: 20µS to ±1LSB
  • 750kHz Max Update Rate
  • Power-On Reset to Zero Volts
  • 3-Wire Cascadable Serial Interface
  • Low Cost
  • Pin Compatible Upgrade for LTC1451 12-Bit DAC Family
    • 应用
  • Digital Calibration
  • Industrial Process Control
  • Automatic Test Equipment
  • Cellular Telephones
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC1655CN8 N-8 C $9.25 $7.95
    LTC1655CN8#PBF N-8 C $9.25 $7.95
    LTC1655CS8 SO-8 C $9.25 $7.95
    LTC1655CS8#PBF SO-8 C $9.25 $7.95
    LTC1655CS8#TR SO-8 C $8.01
    LTC1655CS8#TRPBF SO-8 C $8.01
    LTC1655IN8 N-8 I $10.15 $8.75
    LTC1655IN8#PBF N-8 I $10.15 $8.75
    LTC1655IS8 SO-8 I $10.15 $8.75
    LTC1655IS8#PBF SO-8 I $10.15 $8.75
    LTC1655IS8#TR SO-8 I $8.81
    LTC1655IS8#TRPBF SO-8 I $8.81
    LTC1655LCN8 N-8 C $10.25 $8.80
    LTC1655LCN8#PBF N-8 C $10.25 $8.80
    LTC1655LCS8 SO-8 C $10.25 $8.80
    LTC1655LCS8#PBF SO-8 C $10.25 $8.80
    LTC1655LCS8#TR SO-8 C $8.86
    LTC1655LCS8#TRPBF SO-8 C $8.86
    LTC1655LIN8 N-8 I $11.15 $9.60
    LTC1655LIN8#PBF N-8 I $11.15 $9.60
    LTC1655LIS8 SO-8 I $11.15 $9.60
    LTC1655LIS8#PBF SO-8 I $11.15 $9.60
    LTC1655LIS8#TR SO-8 I $9.66
    LTC1655LIS8#TRPBF SO-8 I $9.66
