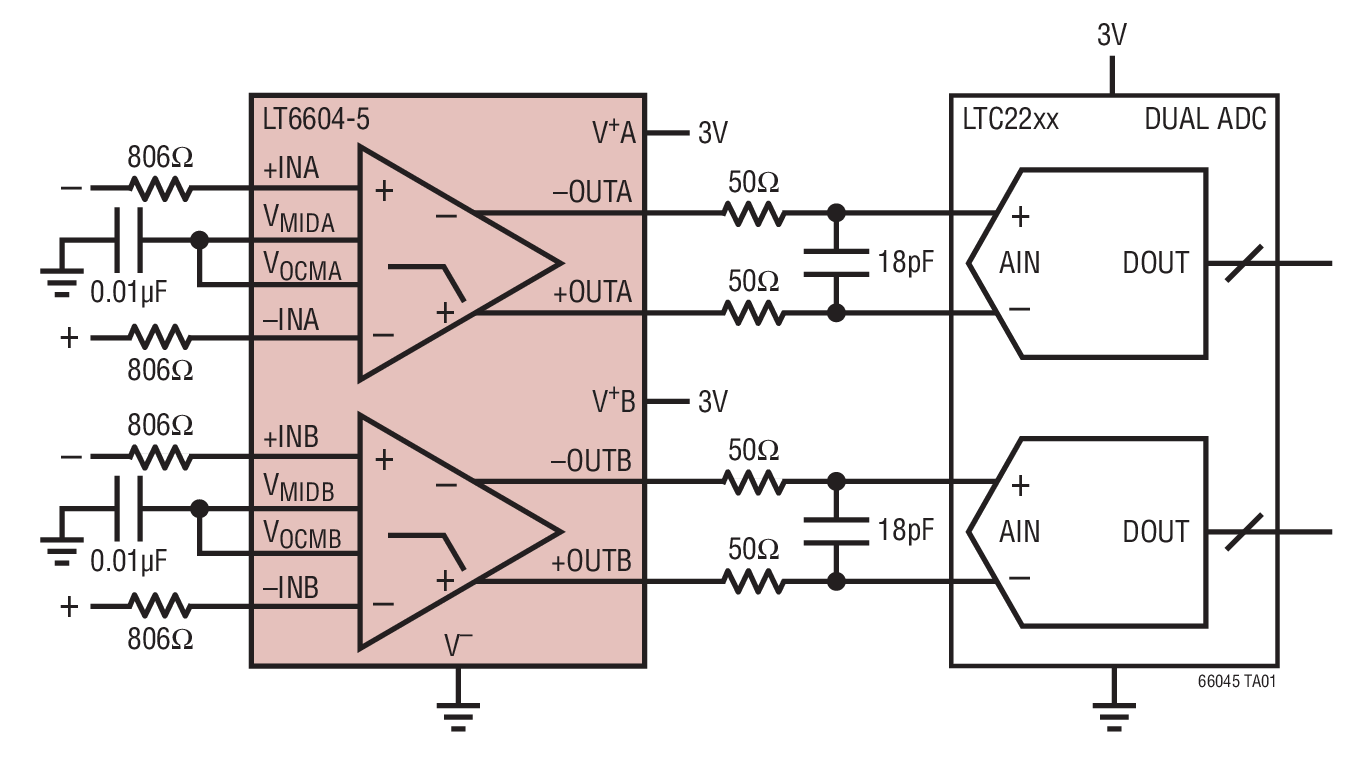

LT6604-5典型应用图例一

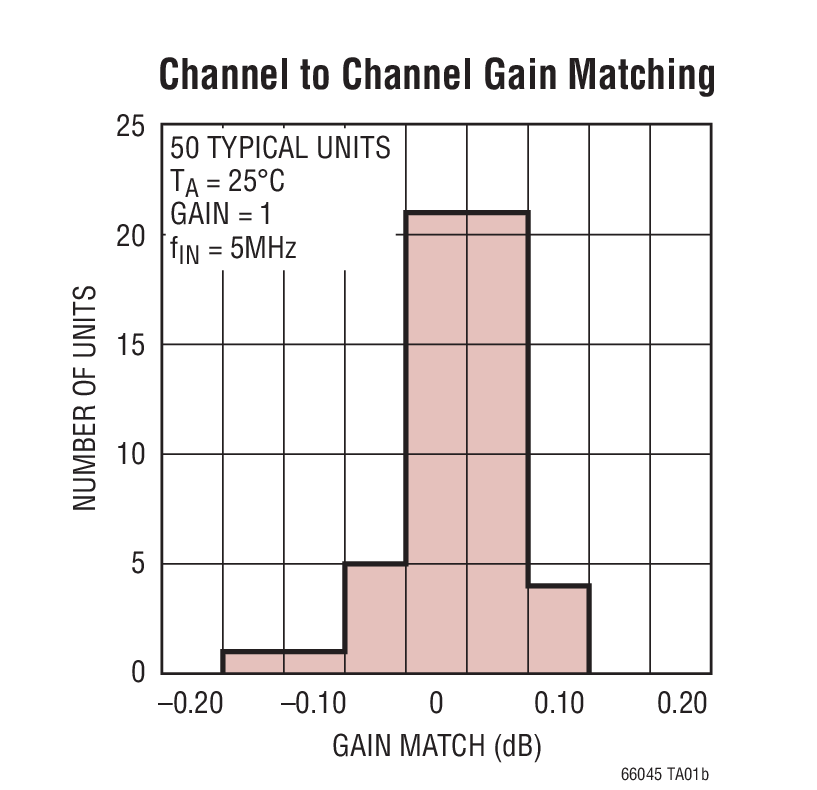

LT6604-5典型应用图例二
LT6604-5 - 封装图解:
LT6604-5封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6604-5介绍
LT6604-5 - LT6604-5是双通道、非常低噪声、差分放大器和 5MHz 低通滤波器

LT6604-5是Linear公司的一款差分放大器产品,LT6604-5是双通道、非常低噪声、差分放大器和 5MHz 低通滤波器,本站介绍了LT6604-5的封装应用图解、特点和优点、功能等,并给出了与LT6604-5相关的凌力尔特元器件型号供参考。

LT6604-5 - 双通道、非常低噪声、差分放大器和 5MHz 低通滤波器

LT6604-5 - 双通道、非常低噪声、差分放大器和 5MHz 低通滤波器 - Linear Technology(凌力尔特)

功能描述

LT6604-5 包含两个匹配的全差分放大器,它们各具有一个四阶、5MHz 低通滤波器。固定频率低通滤波器近似一个切比雪夫响应。通过集成一个滤波器和一个差分放大器,该器件实现了极低的失真和噪声。在单位增益条件下,测得的带内信噪比达到了令人注目的 82dB。在较高的增益条件下,输入参考噪声下降,于是,该器件能够处理较小的输入差分信号,而不会使信噪比发生显著的劣化。

两个通道之间的增益和相位完全匹配。每个通道的增益采用两个外部电阻器来独立地设置。通过提供一个可调的输出共模电压,LT6604-5 实现了电平移位,从而使其非常适合于直接连接至 ADC。LT6604-5 的技术规格针对 3V 工作电压进行了全面的拟订。当采用单 3V 电源时,该差分设计在高达 2VP-P 的信号电平条件下实现了出色的性能。

如需了解具集成 2.5MHz 至 20MHz 低通滤波器的相关单通道和双通道差分放大器的完整列表,请见本数据表的最后一页。

特点
  • 具5MHz低通滤波器的双通道差分放大器 四阶滤波器 近似切比雪夫 (Chebyshev) 响应 保证相位和增益匹配 可利用电阻器来设置的差分增益
  • > 82dB信噪比 (3V 电源,2VP-P 输出)
  • 低失真 (1MHz,2VP-P 输出,800Ω 负载) HD2:93dBc HD3:96dBc
  • 针对采用 3V、5V 和 ±5V 工作电源拟订技术规格
  • 全差分输入和输出
  • 可调的输出共模电压
  • 小外形 4mm x 7mm x 0.75mm QFN 封装
  • 应用
  • 双通道差分 ADC 驱动器和滤波器
  • 单端至差分转换器
  • 匹配、双通道、差分增益或滤波器级
  • 差分信号的共模变换
  • 无线基础设施或网络应用中的高速 ADC 抗混叠和 DAC 滤波处理
  • 高速测试和测量设备
  • 医学成像
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT6604CUFF-5#PBF 4x7 QFN-34 C $9.30 $6.50
    LT6604CUFF-5#TRPBF 4x7 QFN-34 C $6.56
    LT6604IUFF-5#PBF 4x7 QFN-34 I $10.65 $7.45
    LT6604IUFF-5#TRPBF 4x7 QFN-34 I $7.51
