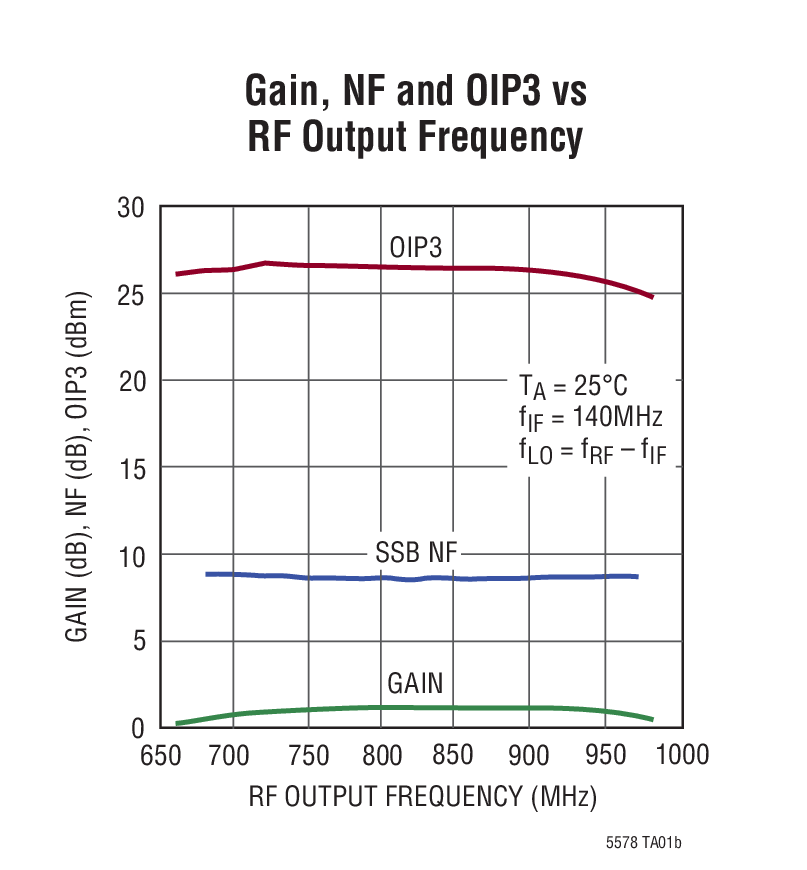

LT5578典型应用图例一

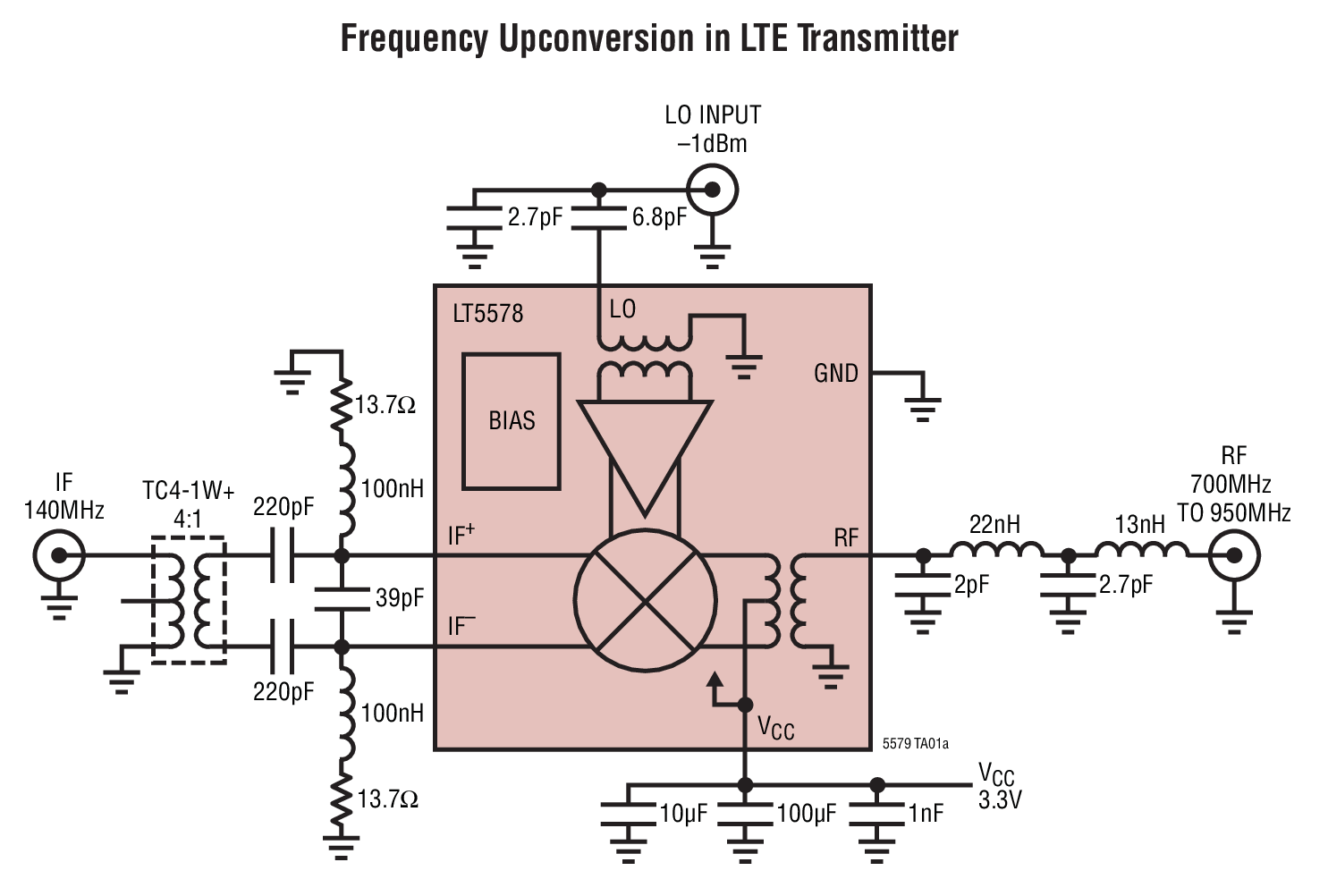

LT5578典型应用图例二

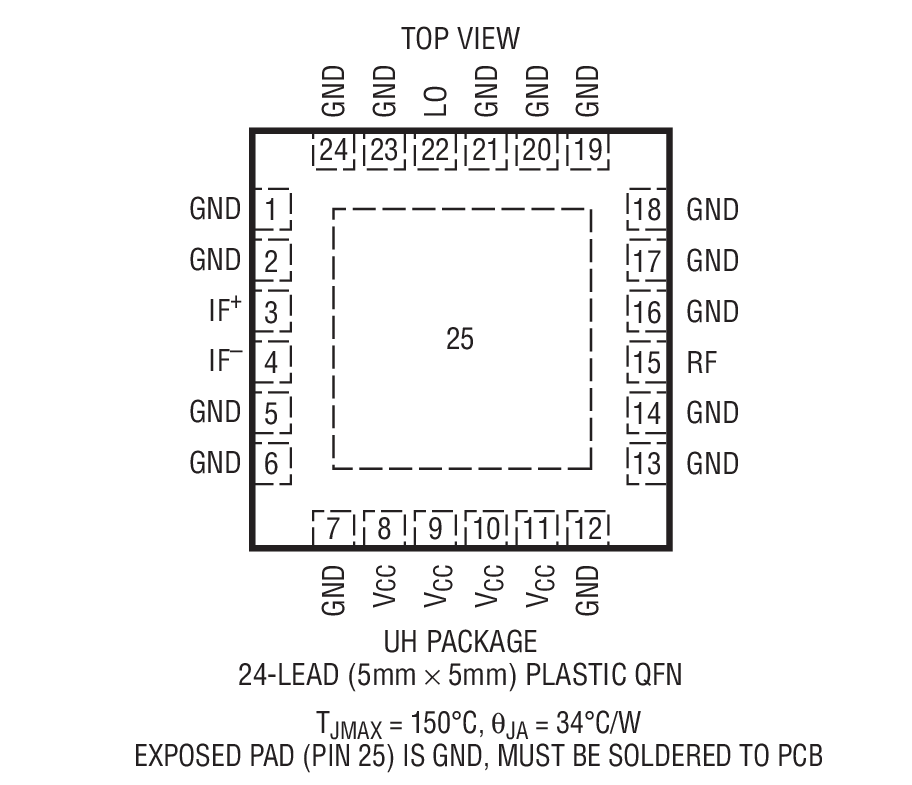

LT5578 - 封装图解:
LT5578封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT5578介绍
LT5578 - LT5578是 0.4GHz 至 2.7GHz 高线性度上变频混频器

LT5578是Linear公司的一款上变频混频器产品,LT5578是 0.4GHz 至 2.7GHz 高线性度上变频混频器,本站介绍了LT5578的封装应用图解、特点和优点、功能等,并给出了与LT5578相关的凌力尔特元器件型号供参考。

LT5578 - 0.4GHz 至 2.7GHz 高线性度上变频混频器

LT5578 - 0.4GHz 至 2.7GHz 高线性度上变频混频器 - Linear Technology(凌力尔特)

功能描述

LT5578 混频器是一款高性能上变频混频器,专为 0.4GHz 至 2.7GHz 范围内的频率而优化。单端 LO 输入和 RF 输出端口简化了电路板布局,并降低了系统成本。该混频器仅需 -1dBm 的 LO 功率,而且,平衡设计产生了至 RF 输出的低 LO 信号泄漏。在 1.9GHz 工作频率条件下,LT5578 提供了 -0.7dB 的转换增益、24.3dBm 的高 OIP3 和一个 -158dBm/Hz 的低噪声层 (在 -5dBm RF 输出信号电平条件下)。

LT5578 提供了无源混频器的一种高性能替代方案。与具有转换损耗并需要高 LO 驱动电平的无源混频器不同,LT5578 可在低得多的 LO 输入电平条件下提供转换增益,而且对 LO 功率电平变化不太敏感。较低的 LO 驱动电平要求,再加上卓越的 LO 泄漏性能,将降低输出信号的 LO 信号污染。

特点
  • 高输出 IP3:27dBm (在 0.9GHz) 24.3dBm (在 1.95GHz)
  • 低噪声层:-158dBm/Hz (POUT = -5dBm)
  • 高转换增益:1.4dB (在 0.9GHz)
  • 噪声系数:8.6dB
  • 低 LO 至 RF 泄漏:-43dBm
  • 单端 RF 和 LO 端口
  • 低 LO 驱动电平:-1dBm
  • 单 3.3V 电源
  • 5mm x 5mm QFN24 封装 (引脚与 LT5579 兼容)
  • 应用
  • GSM 900PCS/1800PCS 和 W-CDMA 基础设施
  • LTE (长期演进) 和 WiMAX 基站
  • 无线转发器
  • 公共安全无线电
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT5578IUH#PBF 5x5 QFN-24 I $8.82 $5.25
    LT5578IUH#TRPBF 5x5 QFN-24 I $5.30
