当前位置:Linear公司 > > 凌力尔特芯片 >> LT5534
LT5534技术文档下载:
LT5534技术文档产品手册下载
LT5534 - 典型应用图例:

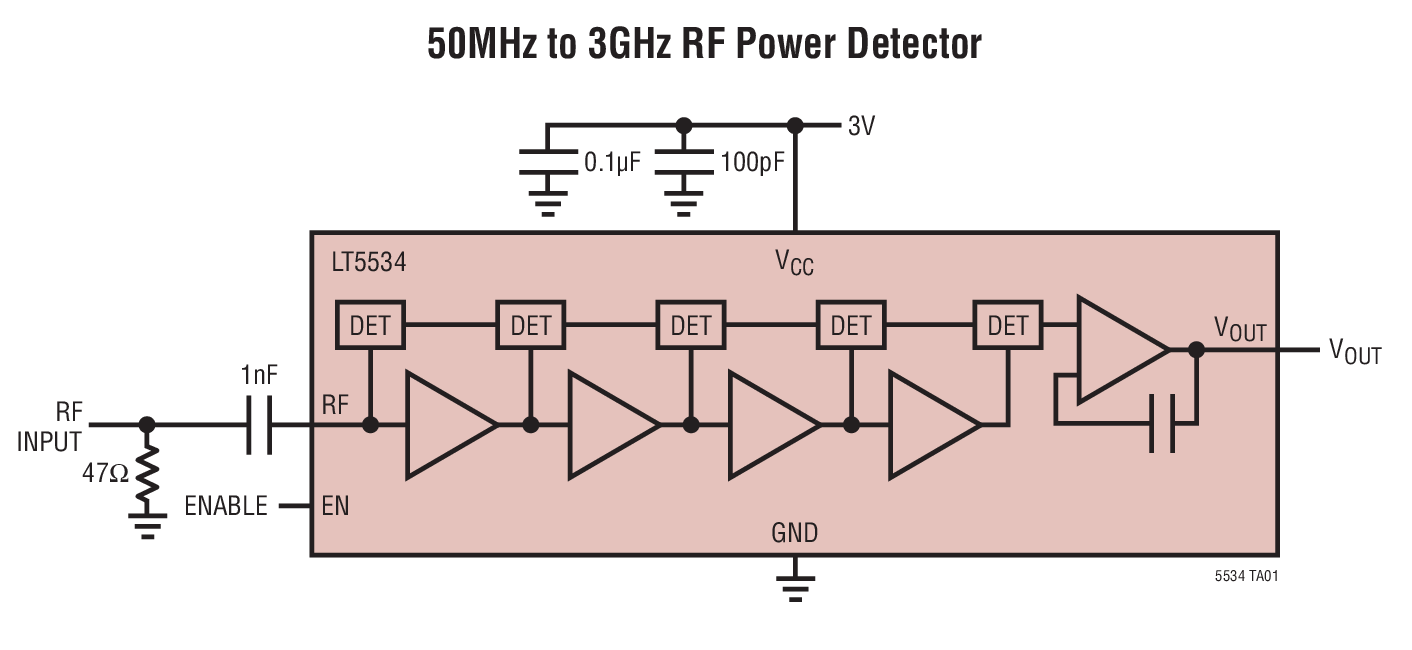

LT5534典型应用图例一
LT5534典型应用图例二
LT5534 - 封装图解:

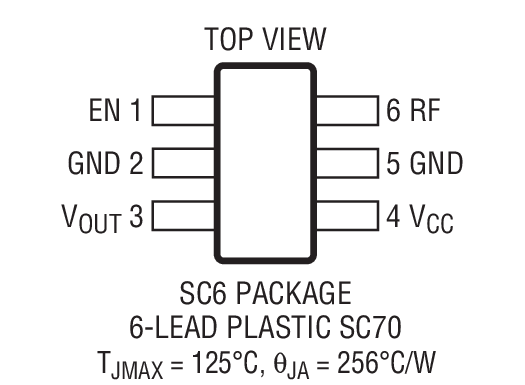

LT5534封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT5534介绍
LT5534 - LT5534是具有 60dB 动态范围的 50MHz 至 3GHz RF 功率检波器

LT5534是Linear公司的一款RF 对数检波器产品,LT5534是具有 60dB 动态范围的 50MHz 至 3GHz RF 功率检波器,本站介绍了LT5534的封装应用图解、特点和优点、功能等,并给出了与LT5534相关的凌力尔特元器件型号供参考。

LT5534 - 具有 60dB 动态范围的 50MHz 至 3GHz RF 功率检波器

LT5534 - 具有 60dB 动态范围的 50MHz 至 3GHz RF 功率检波器 - Linear Technology(凌力尔特)

功能描述

LT5534 是一款能够在一个 60dB 动态范围内进行 RF 信号测量的 50MHz 至 3GHz 单片 RF 功率检波器。以 dB 为单位的 RF 信号精确地转换为一个线性刻度上的 DC 电压。60dB 的输入动态范围是采用级联 RF 检波器和 RF 限幅器来实现的。将它们的输出相加,以生成一个与输入 RF 信号 (单位:dB) 成比例的准确对数线性 DC 电压。利用一个低输出阻抗驱动器对输出进行缓冲。LT5534 提供了超群的温度稳定性 (在整个温度范围内的典型输出变化在 ±1dB 之内)。对于一个大 RF 输入信号,输出将在不到 40ns 的时间里做出响应。

特点
  • RF 频率范围:50MHz 至 3GHz
  • 线性动态范围:60dB
  • 整个温度和电源电压范围内优异的准确度
  • 快速瞬态响应:38ns 满标度稳定时间
  • 单 2.7V 至 5.25V 电源
  • 低电源电流:7mA
  • 停机电流:0.1µA
  • 纤巧型 6 引脚 SC70 封装
  • 应用
  • RF RSSI 和 ACC
  • RF 功率控制
  • CATV 功率检波
  • 光接收器增益控制
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT5534ESC6 SC-70 E $6.50
    LT5534ESC6#PBF SC-70 E $6.50
    LT5534ESC6#TR SC-70 E $6.50 $4.56
    LT5534ESC6#TRM SC-70 E $6.50 $4.58
    LT5534ESC6#TRMPBF SC-70 E $6.50 $4.58
    LT5534ESC6#TRPBF SC-70 E $6.50 $4.56
