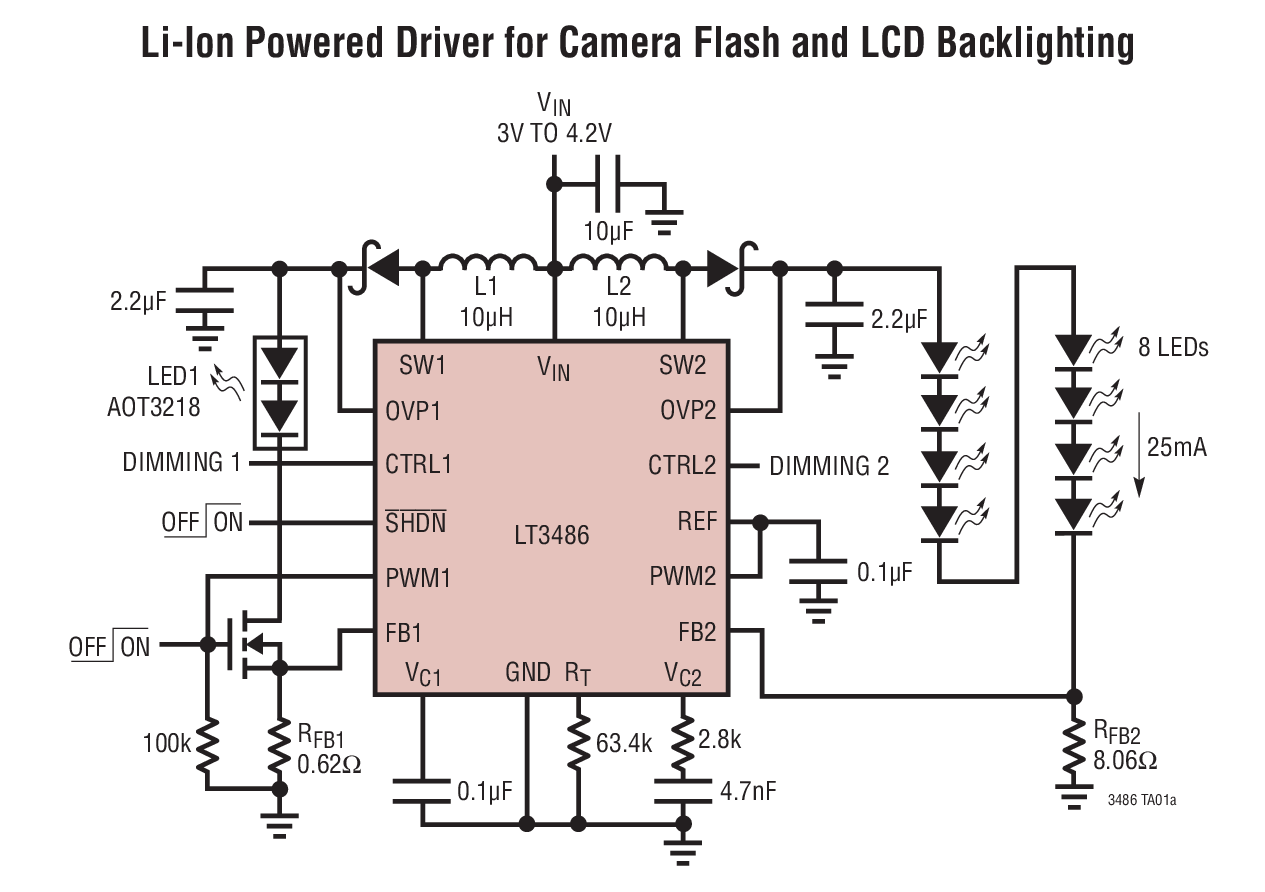

LT3486 - 典型应用图例：

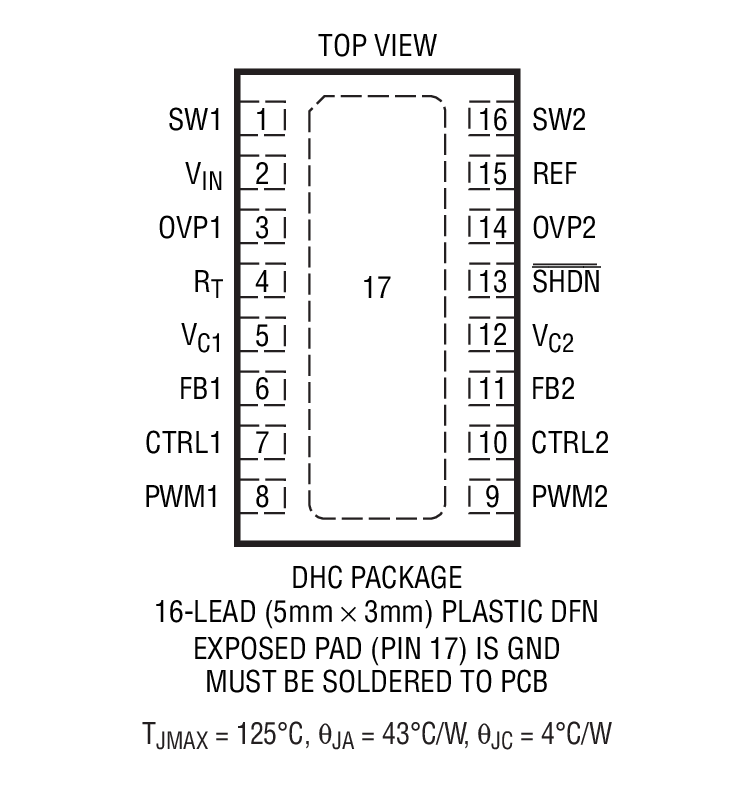

LT3486 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2207CUK-14#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT6658BHMSE-5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC1502CS8-3.3#PBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1395CS5#TRMPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- DC2405A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LT1804CDD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LT1634BCS8-2.5#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC4371CMS#PBF - 集成电路（IC） > 电源管理（PMIC） > OR 控制器，理想二极管
- DC2708A - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- LTC2955ITS8-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电源控制器，监视器
- LTC3526LBEDC#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LT1229CS8#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2632CTS8-HZ10#TRMPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LT1461CIS8-3#PBF - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- LTC2054HVHS5#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2852IS#TRPBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC3774IUHE#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC1164-5CN#PBF - 集成电路（IC） > 接口 > 滤波器 - 有源
- LT3092EST#PBF - 集成电路（IC） > 电源管理（PMIC） > 电流调节/管理
- LT4356IMS-1#PBF - 电路保护 > 浪涌抑制 IC
LT3486 - LT3486是具宽调光范围的双通道 1.3A 白光 LED 升压型转换器
LT3486是LINEAR凌力尔特公司的一款升压型 LED 驱动器产品，LT3486是LT3486是具宽调光范围的双通道 1.3A 白光 LED 升压型转换器，本站介绍了LT3486的封装应用图解、特点和优点、功能等，并给出了与LT3486相关的LINEAR元器件型号供参考。
LT3486 - LT3486是具宽调光范围的双通道 1.3A 白光 LED 升压型转换器 - 升压型 LED 驱动器 - 电源管理 - 凌力尔特
LT3486 - 具宽调光范围的双通道 1.3A 白光 LED 升压型转换器
LT3486 - 具宽调光范围的双通道 1.3A 白光 LED 升压型转换器 - Linear Technology（凌力尔特）
功能描述
LT3486 是一款双通道升压型 DC/DC 转换器，专为从单节锂离子电池以恒定电流来驱动多达 16 个白光 LED 而设计 (每个转换器驱动 8 个串联的白光 LED)。LED 的串联连接提供了相等的 LED 电流，从而产生均匀的亮度。两个独立的转换器能够驱动不对称的 LED 串。
两个 LED 串的调光可通过各自的 CTRL 引脚进行独立控制。一个内部调光系统允许通过向各个 PWM 引脚馈送一个 PWM 信号来把调光范围扩展至高达 1000:1。LT3486 的工作频率可以利用一个外部电阻器设定在 200kHz 至 2.5MHz 的范围内。一个 200mV 的低反馈电压 (±3% 准确度) 最大限度地降低了电流设定电阻器中的功率损失，从而实现更佳的效率。其他的特点包括输出电压限制 (当 LED 断接时) 和过热保护功能。
LT3486 采用节省空间的 16 引脚 DFN (5mm x 3mm x 0.75mm) 和 16 引脚耐热增强型 TSSOP 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3486EDHC | 5x3 DFN-16 | E | $3.57 | $2.50 |
| LT3486EDHC#PBF | 5x3 DFN-16 | E | $3.57 | $2.50 |
| LT3486EDHC#TR | 5x3 DFN-16 | E | $2.60 | |
| LT3486EDHC#TRPBF | 5x3 DFN-16 | E | $2.60 | |
| LT3486EFE | TSSOP-16 | E | $3.71 | $2.60 |
| LT3486EFE#PBF | TSSOP-16 | E | $3.71 | $2.60 |
| LT3486EFE#TR | TSSOP-16 | E | $2.72 | |
| LT3486EFE#TRPBF | TSSOP-16 | E | $2.72 | |
| LT3486IFE | TSSOP-16 | I | $4.46 | $3.12 |
| LT3486IFE#PBF | TSSOP-16 | I | $4.46 | $3.12 |
| LT3486IFE#TR | TSSOP-16 | I | $3.18 | |
| LT3486IFE#TRPBF | TSSOP-16 | I | $3.18 |
