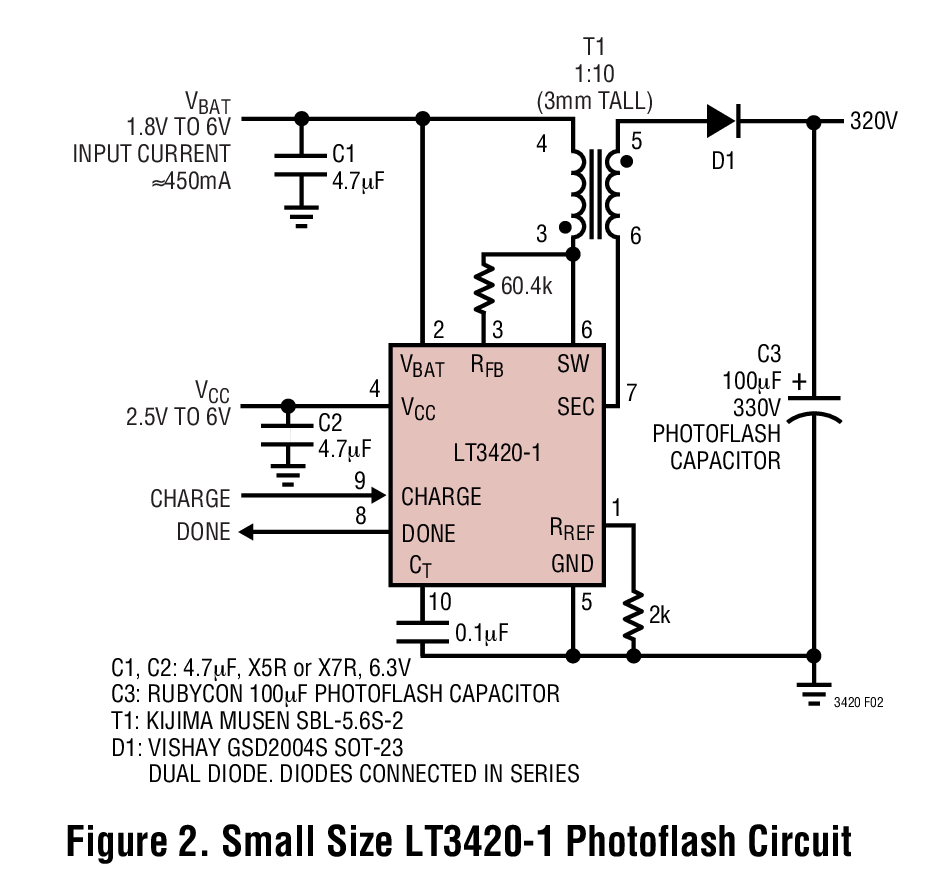

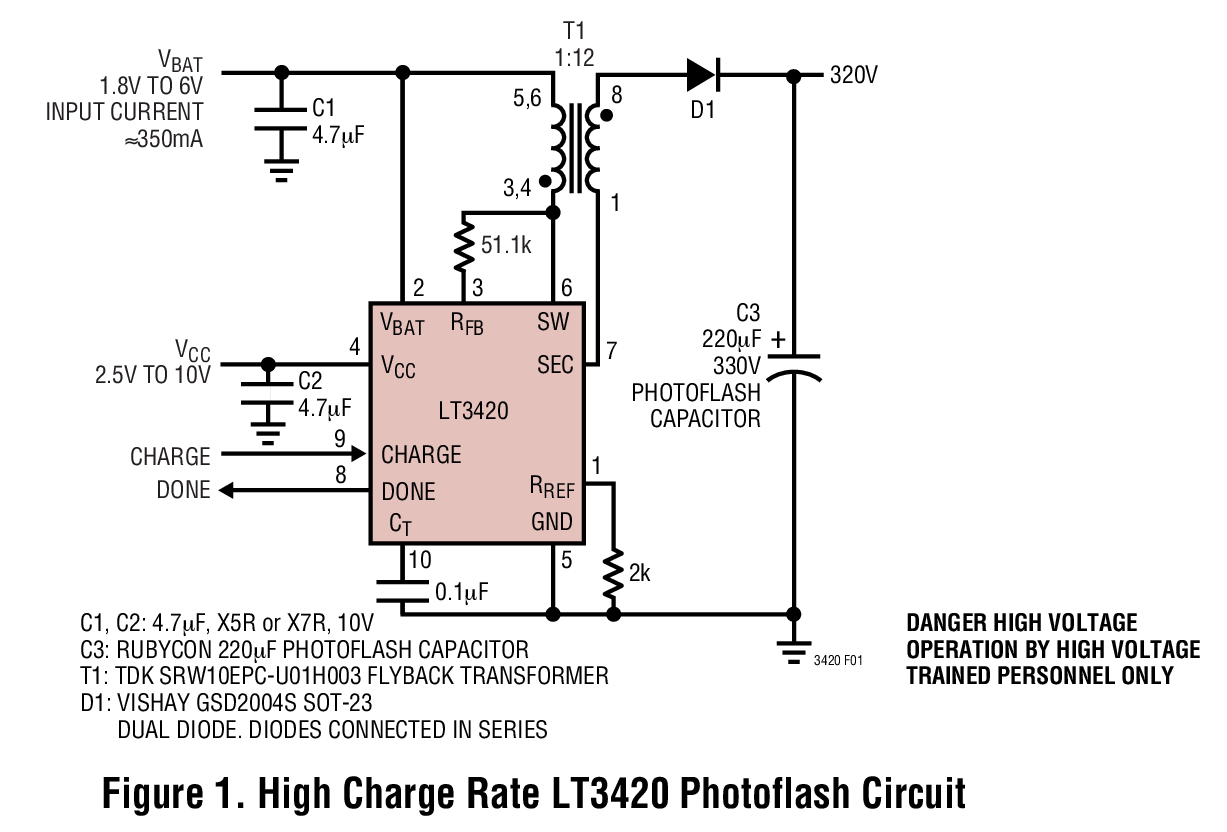

LT3420 - 典型应用图例：

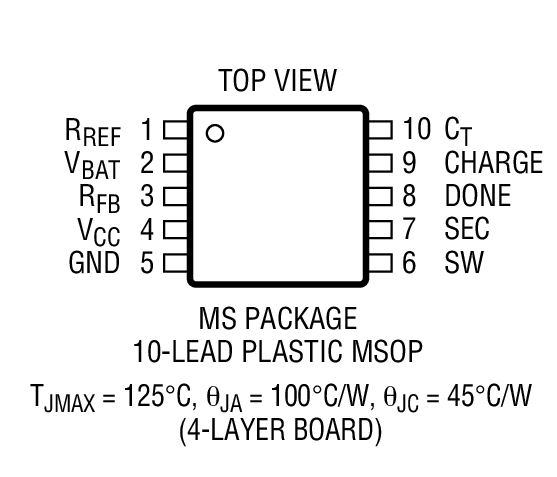

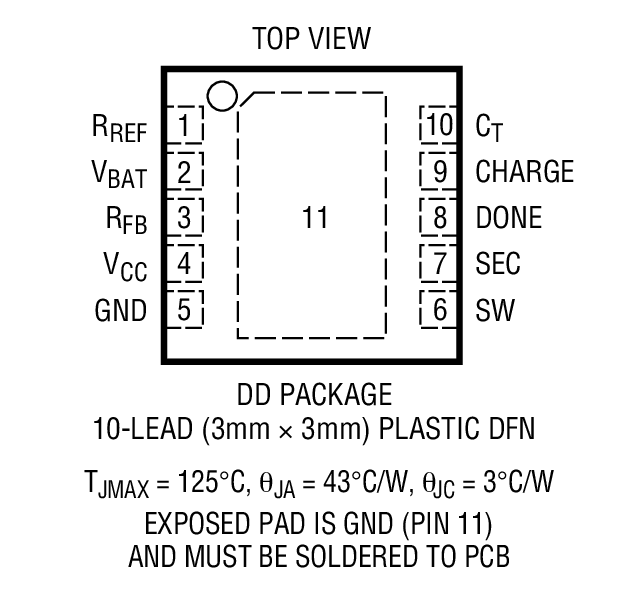

LT3420 - 封装图解：
LINEAR凌力尔特芯片：
- LTC2635CUD-LMO12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
- LTC1255IN8 - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LTC2965HMS#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC3112IDHD#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC2321IUFD-14#PBF - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- LT1130ACSW#PBF - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- LTC3716EG#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LTC4264IDE#PBF - 集成电路（IC） > 电源管理（PMIC） > 以太网供电（PoE）控制器
- LTC3884ERHE-1#TRPBF - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- LT1109ACS8-12#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LTC1732EMS-8.4#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- DC861A-A - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- LT6350IDD#PBF - 集成电路（IC） > 线性 > 放大器 > 特殊用途放大器
- DC2121A - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- LTC1726ES8-2.5#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 监控器
- LTC6244HVHDD#PBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTM4650EY-1B#PBF - 板安装电源 > 直流转换器
- LTC4124EV#TRPBF - 集成电路（IC） > 电源管理（PMIC） > 电池充电器
- LTC6229HDD#TRPBF - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LTC2751CUHF-12#TRPBF - 集成电路（IC） > 数据采集 > 数模转换器（DAC）
LT3420 - LT3420是具自动刷新功能的照相机闪光灯电容器充电器
LT3420是LINEAR凌力尔特公司的一款照相机闪光灯电容器充电器产品，LT3420是LT3420是具自动刷新功能的照相机闪光灯电容器充电器，本站介绍了LT3420的封装应用图解、特点和优点、功能等，并给出了与LT3420相关的LINEAR元器件型号供参考。
LT3420 - LT3420是具自动刷新功能的照相机闪光灯电容器充电器 - 照相机闪光灯电容器充电器 - 电源管理 - 凌力尔特
LT3420 - 具自动刷新功能的照相机闪光灯电容器充电器
LT3420 - 具自动刷新功能的照相机闪光灯电容器充电器 - Linear Technology（凌力尔特）
功能描述
LT3420 / LT3420-1 可快速高效地为高电压照相机闪光灯电容器充电。这些器件专为适用于数码相机和胶片相机而设计，其采用一种反激式拓扑以实现优于同类竞争闪光灯模块高达 4 倍的效率水平。独特的自适应关断时间控制算法能在整个充电周期中保持电流受限的连续模式变压器操作，从而消除了此类模块中常见的高浪涌电流。
LT3420 / LT3420-1 输出电压检测电路负责监视反激电压以直接调节输出电压，因而免除了一个输出电阻分压器或分立式齐纳二极管。该特性使得能在不产生过大功耗的情况下将电容器保持在满充电状态。自动刷新功能 (可停用) 允许电容器在保持充电的同时以用户定义的刷新速率消耗大约 2mA 的平均输入电流。当 CHARGE 引脚为逻辑高电平时将启动充电操作，而 DONE 引脚则用于在电容器满充电时发出指示信号。
LT3420 / LT3420-1 采用 10 引脚 MSOP 和 (3mm x 3mm) DFN 封装。
特点
应用
以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
| 器件型号 | 封装 | 温度 | 价格 (以 1 ~ 99 片为批量) | 价格 (以 1000 片为批量) |
|---|---|---|---|---|
| LT3420EDD | 3x3 DFN-10 | E | $3.57 | $2.50 |
| LT3420EDD-1 | 3x3 DFN-10 | E | $3.57 | $2.50 |
| LT3420EDD-1#PBF | 3x3 DFN-10 | E | $3.57 | $2.50 |
| LT3420EDD-1#TR | 3x3 DFN-10 | E | $2.60 | |
| LT3420EDD-1#TRPBF | 3x3 DFN-10 | E | $2.60 | |
| LT3420EDD#PBF | 3x3 DFN-10 | E | $3.57 | $2.50 |
| LT3420EDD#TR | 3x3 DFN-10 | E | $2.60 | |
| LT3420EDD#TRPBF | 3x3 DFN-10 | E | $2.60 | |
| LT3420EMS | MS-10 | E | $3.57 | $2.50 |
| LT3420EMS-1 | MS-10 | E | $3.57 | $2.50 |
| LT3420EMS-1#PBF | MS-10 | E | $3.57 | $2.50 |
| LT3420EMS-1#TR | MS-10 | E | $2.56 | |
| LT3420EMS-1#TRPBF | MS-10 | E | $2.56 | |
| LT3420EMS#PBF | MS-10 | E | $3.57 | $2.50 |
| LT3420EMS#TR | MS-10 | E | $2.56 | |
| LT3420EMS#TRPBF | MS-10 | E | $2.56 |
