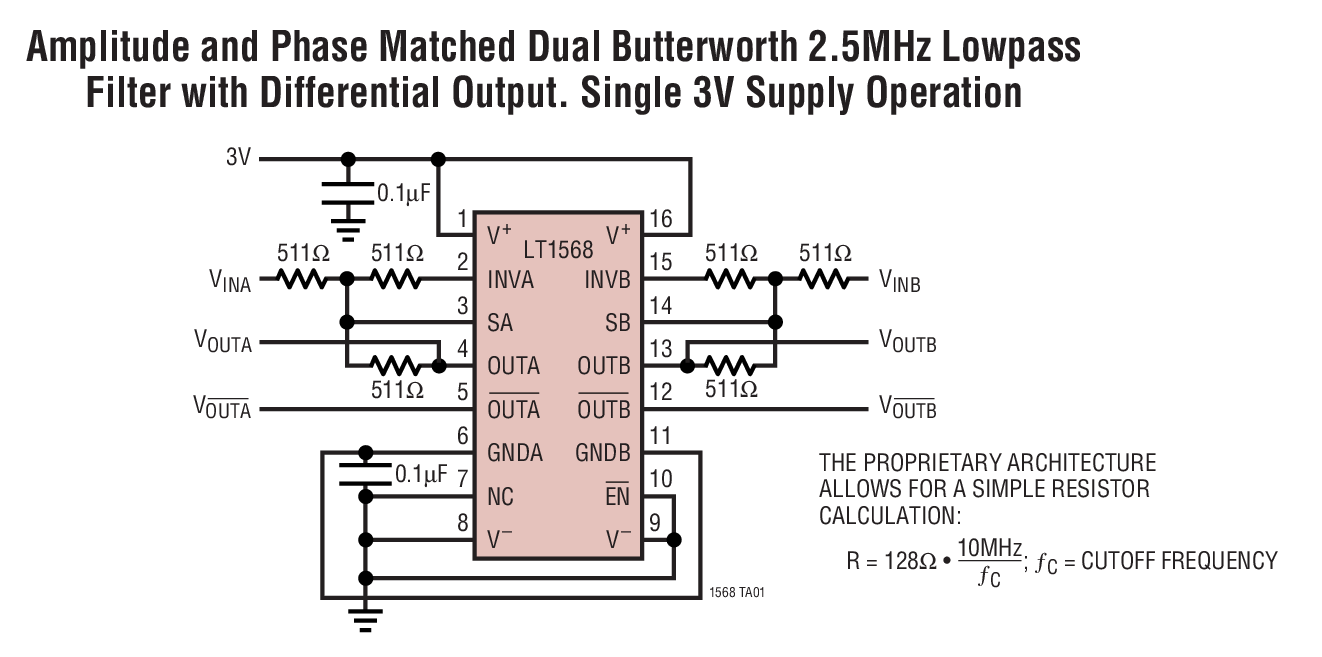

LT1568典型应用图例一
LT1568典型应用图例二
LT1568 - 封装图解：

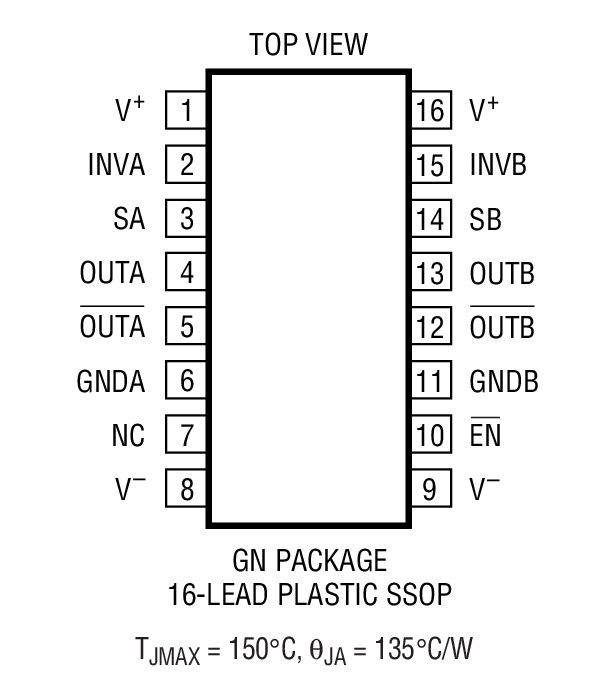

LT1568封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LT1568介绍

LT1568 - LT1568是极低噪声、高频有源 RC 滤波器单元式部件

LT1568是LINEAR凌力尔特公司的一款滤波器单元式部件产品，LT1568是LT1568是极低噪声、高频有源 RC 滤波器单元式部件，本站介绍了LT1568的封装应用图解、特点和优点、功能等，并给出了与LT1568相关的LINEAR元器件型号供参考。

LT1568 - LT1568是极低噪声、高频有源 RC 滤波器单元式部件 - 滤波器单元式部件 - 信号调理 - 凌力尔特

LT1568 - 极低噪声、高频有源 RC 滤波器单元式部件

LT1568 - 极低噪声、高频有源 RC 滤波器单元式部件 - Linear Technology（凌力尔特）

功能描述

下载 LT1568 设计指南

LT1568 是一个具有轨至轨输入和输出的易用型有源 RC 滤波器单元式部件。该 IC 的内部电容器和内部低噪声运算放大器的 GBW 乘积均经过适当的修整，以便能够实现一致和可重复的滤波器响应。利用单个电阻器阻值，LT1568 提供了一对匹配的双极点巴特沃斯 (Butterworth) 低通滤波器，该滤波器具有适合于 I/Q 信道的单位增益。 　　

通过采用阻值不对称的外部电阻器，这两个双极点滤波器节能够产生不同的频率响应或增益。此外，还可对该两级进行级联，以形成一个具可设置响应的四极点滤波器。LT1568能实现高达 10MHz 的截止频率，因而成为高速数据通信中抗混淆或通道滤波处理的理想选择。LT1568 还可被用作一个带通滤波器。

LT1568 具有非常低的噪声，可支持 90dB 以上的信噪比。它还能够提供单端至差分信号转换，以实现对高速 A/D 转换器的直接驱动。LT1568 具有一种停机模式，当采用一个 5V 电源时，该模式可将电源电流减小至 0.5mA 左右。 　　

LT1568 采用窄式 16 引脚 SSOP 封装。

特点
  • 下载 LT1568 设计指南
  • 采用单 3V 电源时的中心频率可高达 10MHz
  • 易于使用 采用单个电阻器阻值来设定低通截止频率(200kHz <= fC <= 5MHz)，不对称的电阻器阻值可将截止频率扩展至高达 10MHz
  • 极灵活 采用不同的电阻器阻值可实现带或不带增益的低通转移函数 (巴特沃斯、切比雪夫或定制)
  • SNR = 92dB (fC = 2MHz，2VP-P)
  • THD = -84dB (fC = 2MHz，1VP-P)
  • 内部电容器精度修整至 ±0.75%
  • 单个四极点低通滤波器或一对匹配的双极点低通滤波器
  • 可连接成一个带通滤波器
  • 单端或差分输出
  • 可采用单 3V (最小值为 2.7V) 至 ±5V 电源运作
  • 轨至轨输入和输出电压
    • 应用
  • 替代分立式的 RC 有源滤波器和 LC 滤波器模块
  • 抗混淆/重建滤波器
  • 双或 I 和 Q 通道 (两个匹配的二阶滤波器被集成在一个封装内)
  • 单端至差分转换
  • 视频信号处理
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1568CGN SSOP-16 C $5.20 $4.25
    LT1568CGN#PBF SSOP-16 C $5.20 $4.25
    LT1568CGN#TR SSOP-16 C $4.31
    LT1568CGN#TRPBF SSOP-16 C $4.31
    LT1568IGN SSOP-16 I $6.20 $5.10
    LT1568IGN#PBF SSOP-16 I $6.20 $5.10
    LT1568IGN#TR SSOP-16 I $5.16
    LT1568IGN#TRPBF SSOP-16 I $5.16
