LTC692 - 微处理器监控电路

LTC692 - 微处理器监控电路 - Linear Technology（凌力尔特）

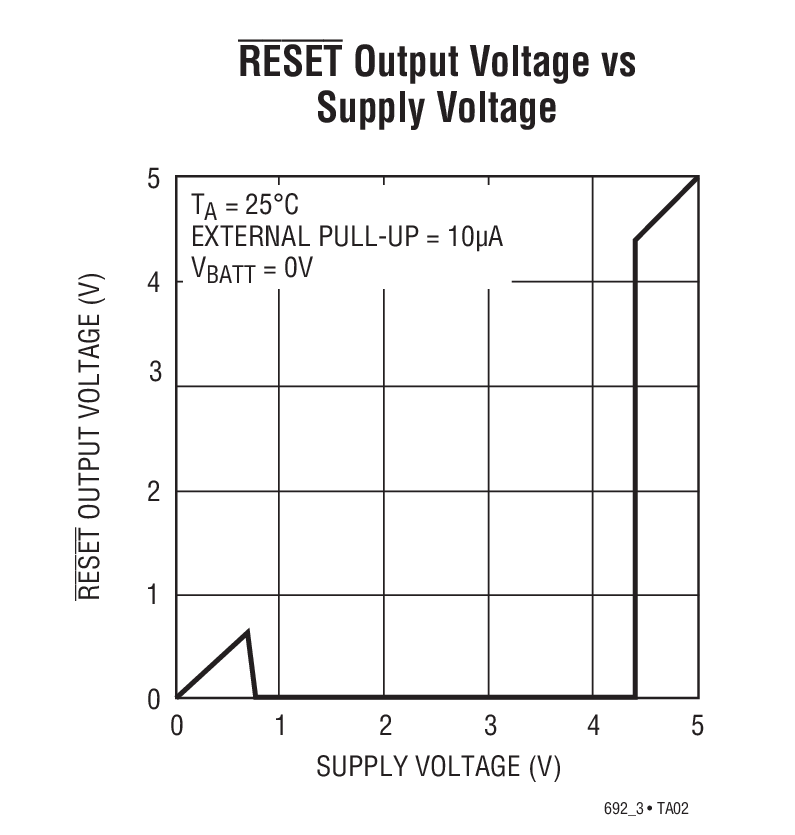

LTC692/LTC693 提供了用于微处理器复位、电池备用、CMOS RAM 写保护、电源故障报警和看门狗定时的完整电源监视和电池控制功能。一个精准的内部电压基准和比较器电路负责监视电源线路。当出现超出容限范围的情况时，复位输出将被强制为运行状态，而且芯片使能输出将无条件地对外部存储器进行写保护。此外，RESET 输出将保证处于逻辑低电平，即使 VCC 低至 1V 也不例外。

LTC692/LTC693 利用一个充电泵 NMOS 电源开关来给有源 CMOS RAM 供电，以实现低压差和低电源电流。当失去主电源时，将由辅助电源 (连接至电池输入引脚) 通过一个高效 PMOS 开关来给处于待机状态的 RAM 供电。

为了在即将发生电源故障时提供预警，LTC692/LTC693 提供了一个具有用户定义门限的内部比较器。还提供了一个内部看门狗定时器，当看门狗输入在一个预设超时周期之前未被变换时，该定时器将强制复位引脚以进入运行状态。
