当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC6248
LTC6248技术文档下载：
LTC6248技术文档产品手册下载
LTC6248 - 典型应用图例：

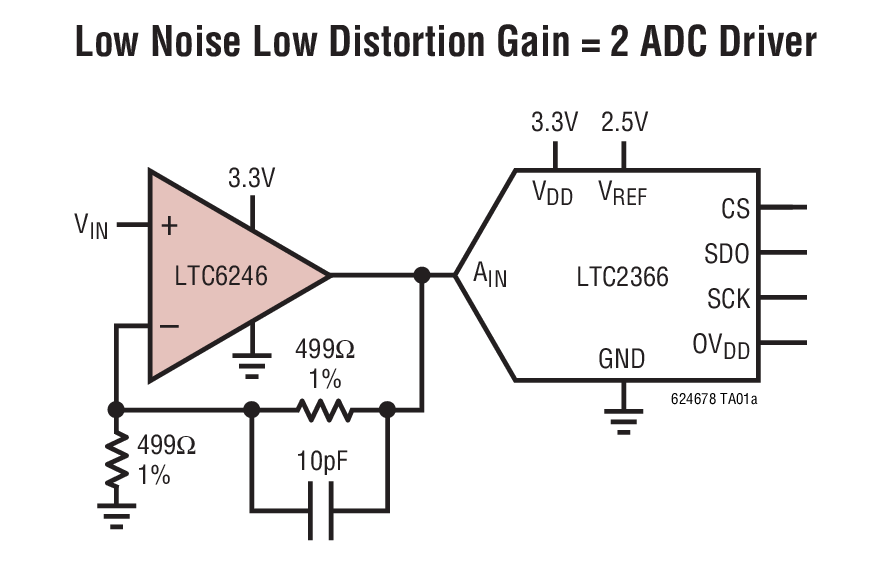

LTC6248典型应用图例一

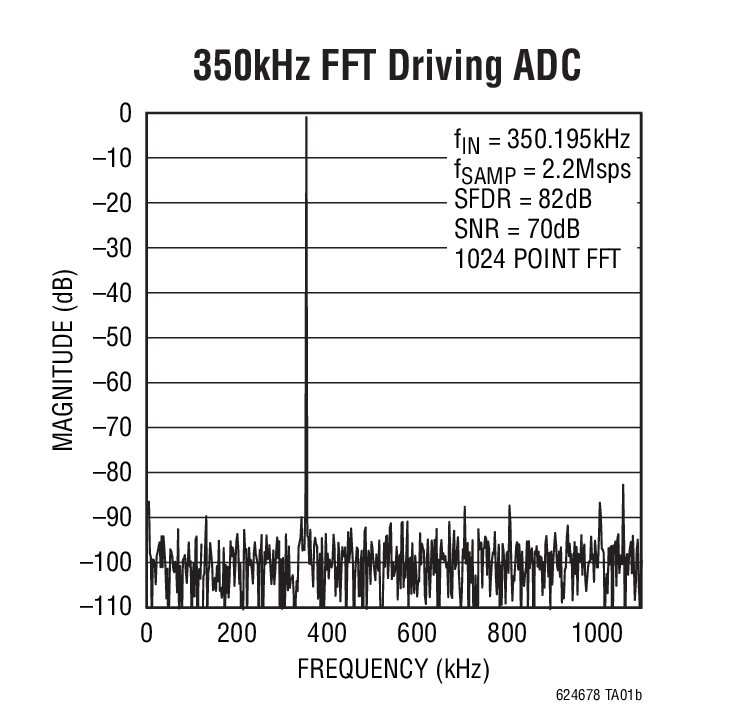

LTC6248典型应用图例二
LTC6248 - 封装图解：

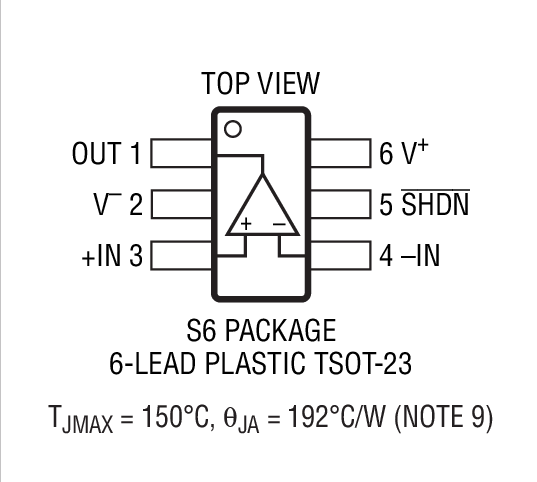

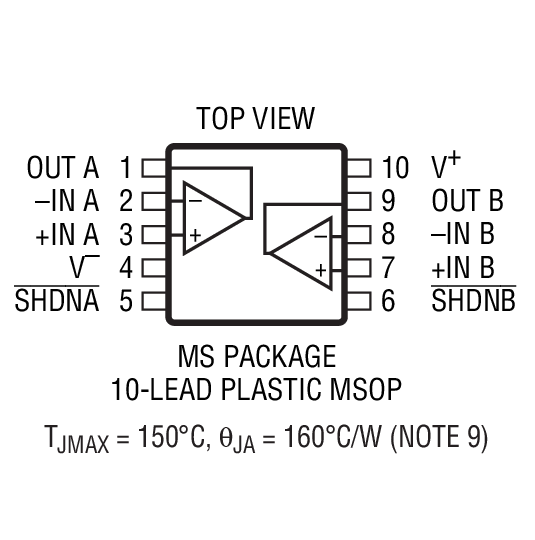

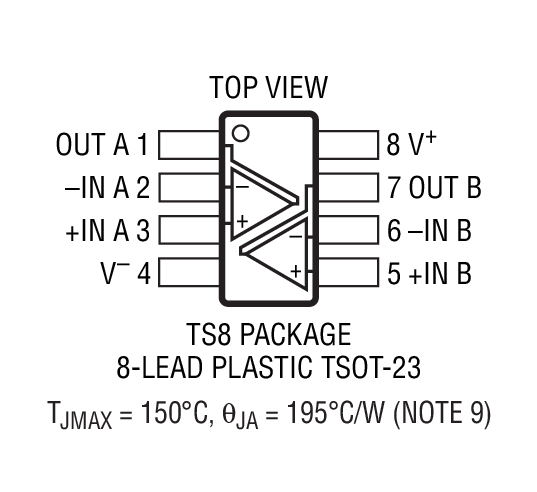

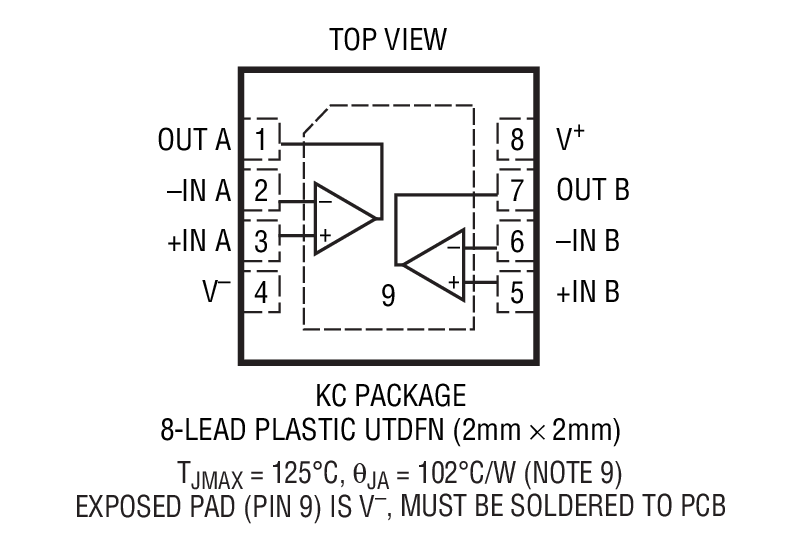

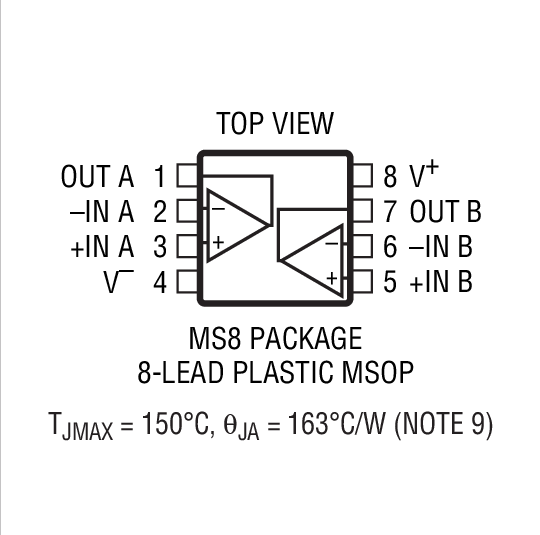

LTC6248封装图解一
LTC6248封装图解二
LTC6248封装图解三
LTC6248封装图解四
LTC6248封装图解五
LTC6248封装图解六
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC6248介绍

LTC6248 - LTC6248是180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器

LTC6248是LINEAR凌力尔特公司的一款精准放大器产品，LTC6248是LTC6248是180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器，本站介绍了LTC6248的封装应用图解、特点和优点、功能等，并给出了与LTC6248相关的LINEAR元器件型号供参考。

LTC6248 - LTC6248是180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器 - 精准放大器 - 航天和严酷环境 - 凌力尔特

LTC6248 - 180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器

LTC6248 - 180MHz、1mA、低功率、高效、轨至轨输入 / 输出运算放大器 - Linear Technology（凌力尔特）

功能描述

LTC6246 / LTC6247 / LTC6248 是单路 / 双路 / 四路低功率、高速单位增益稳定的轨至轨输入/输出运算放大器。仅凭借 1mA 的电源电流，它们提供了一个令人难忘的 180MHz 增益带宽乘积、90V/μs 的转换速率和一个很低的输入参考噪声 (4.2nV/√Hz)。高带宽、高摆率、低功耗与低宽带噪声的组合使这些运放成为市面上众多具有相似电源电流的轨至轨输入 / 输出运放产品当中可别具一格。它们非常适合于较低电源电压的高速信号调理系统。

LTC6246 系列在 2.5V 至 5.25V 的电源电压范围内保持了高效率性能，并针对 2.7V 和 5.0V 电源全面地拟订了技术规格。

对于那些需要断电功能的应用，采用 MS10 封装的 LTC6246 和 LTC6247 提供了一个停机引脚，该引脚负责停用放大器并将电流消耗降低至 42μA。

LTC6246 系列可用作众多市售运算放大器的直接替代产品，以减少功耗或改善输入 / 输出范围和性能。

特点
  • 增益带宽乘积：180MHz
  • –3dB 频率 (AV = 1)：120MHz
  • 低静态电流：1mA (最大值)
  • 高摆率：90V/μs
  • 输入共模范围包括两个电源轨
  • 轨至轨输出摆幅
  • 低宽带电压噪声：4.2nV/√Hz
  • 断电模式：42μA
  • 快速输出恢复
  • 电源电压范围：2.5V 至 5.25V
  • 输入失调电压：0.5mV (最大值)
  • 输入偏置电流：100nA
  • 大输出电流：50mA
  • CMRR：110dB
  • 开环增益：45V/mV
  • 工作温度范围：–40ºC 至 125 ºC
  • 单通道器件采用 6 引脚 TSOT-23 封装
  • 双通道器件采用 MS8、2mm x 2mmDFN、TSOT-23、MS10 封装
  • 四通道器件采用 MS16 封装
    • 应用
  • 低电压、高频率信号处理
  • 驱动 A/D 转换器
  • 轨至轨缓冲放大器
  • 有源滤波器
  • 视频放大器
  • 快速电流检测放大器
  • 电池供电型设备
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6248CMS#PBF MS-16 C $4.30 $3.07
    LTC6248CMS#TRPBF MS-16 C $3.12
    LTC6248HMS#PBF MS-16 H $5.39 $3.85
    LTC6248HMS#TRPBF MS-16 H $3.90
    LTC6248IMS#PBF MS-16 I $4.96 $3.54
    LTC6248IMS#TRPBF MS-16 I $3.59
