LTC3611 - 10A、32V 单片式同步降压型 DC/DC 转换器

LTC3611 - 10A、32V 单片式同步降压型 DC/DC 转换器 - Linear Technology（凌力尔特）

LTC3611 是一款高效率、单片式同步降压型 DC/DC 转换器，可从一个 4.5V 至 32V (最大值为 36V) 输入电源提供高达 10A 的输出电流。它采用一种恒定接通时间谷值电流模式控制架构，以在高频条件下提供非常低占空比的操作，并实现超卓的瞬态响应。工作频率由一个外部电阻器来选择，并针对 VIN 和 VOUT 中的变化进行补偿。

在轻负载条件下，可以把 LTC3611 配置为不连续操作或强制连续操作。强制连续操作可降低噪声和 RF 干扰，而不连续模式则能够通过减少轻负载条件下的开关损耗来提供高效率。

故障保护由内部折返电流限制、一个输出过压比较器和一个可选的短路停机定时器来提供。用于电源排序的软起动功能利用一个外部定时电容器来实现。稳压器电流限值可由用户来设置。当输出处于调节状态时，电源良好输出电压监视器将发出指示信号。LTC3611 采用紧凑型 9mm x 9mm QFN 封装。

10A 输出电流

宽 VIN 范围 = 4.5V 至 32V (最大值为 36V)

内部 N 沟道 MOSFET

真正的电流模式控制

专为高降压比而优化

tON(MIN) ≤ 100ns

极快的瞬态响应

采用陶瓷输出电容器 COUT 时可稳定

±1% 0.6V 电压基准

电源良好输出电压监视器

可调接通时间/开关频率 (>1MHz)

可调电流限值

可编程软起动

输出过压保护

可选的短路停机定时器

低停机 IQ：15μA

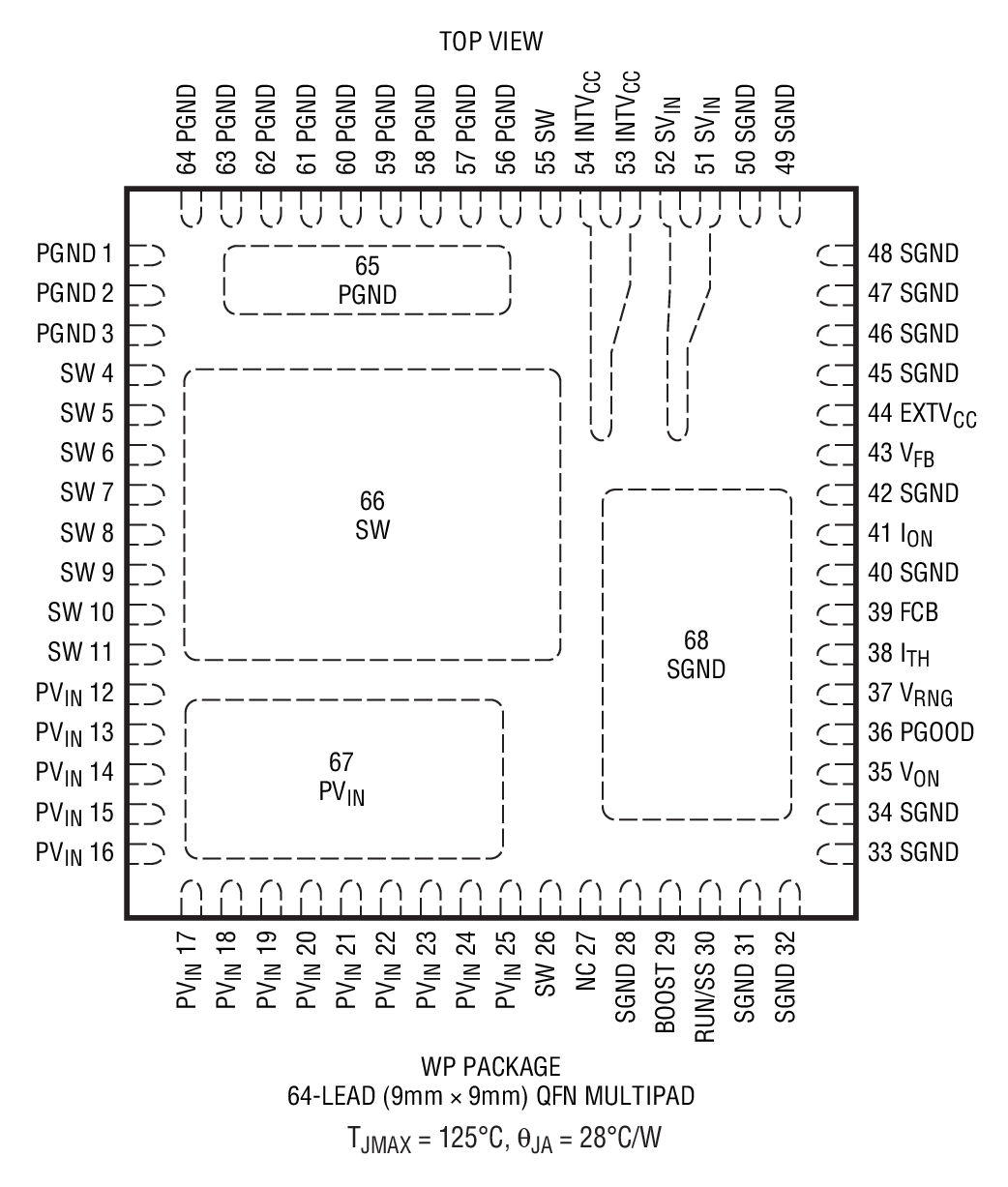

采用 9mm x 9mm 64 引脚 QFN 封装

负载点调节

分布式电源系统

器件型号	封装	温度	价格 (以 1 ~ 99 片为批量)	价格 (以 1000 片为批量)
LTC3611EWP	9x9 QFN-64	E	$13.93	$9.75
LTC3611EWP#PBF	9x9 QFN-64	E	$13.93	$9.75
LTC3611EWP#TRPBF	9x9 QFN-64	E		$9.85
LTC3611IWP#PBF	9x9 QFN-64	I	$16.02	$11.21
LTC3611IWP#TRPBF	9x9 QFN-64	I		$11.31
