当前位置：凌力尔特代理 > > 凌力尔特芯片 >> LTC2393-16
LTC2393-16技术文档下载：
LTC2393-16技术文档产品手册下载
LTC2393-16 - 典型应用图例：

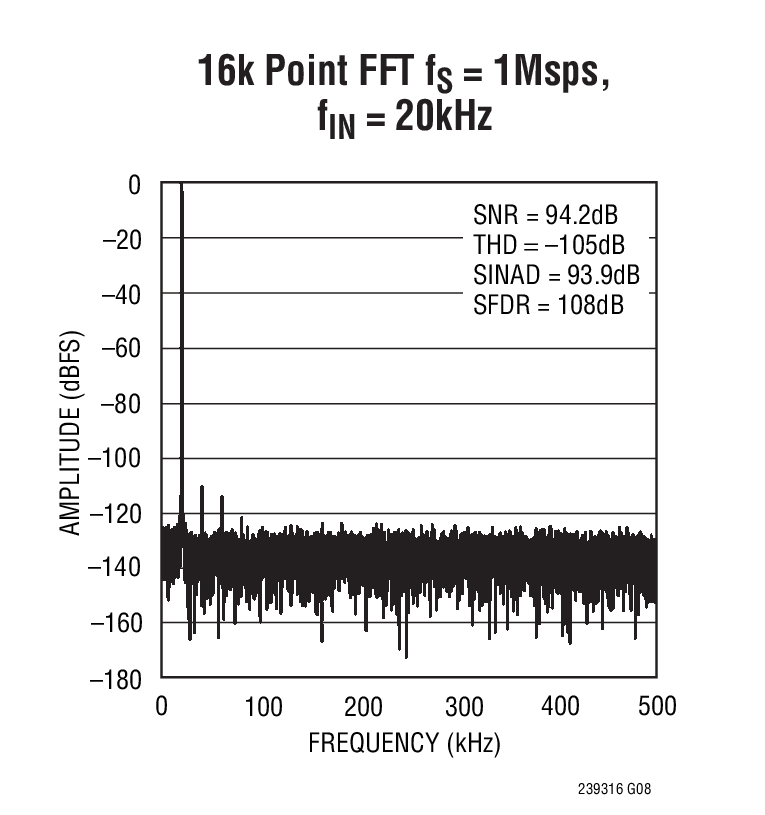

LTC2393-16典型应用图例一

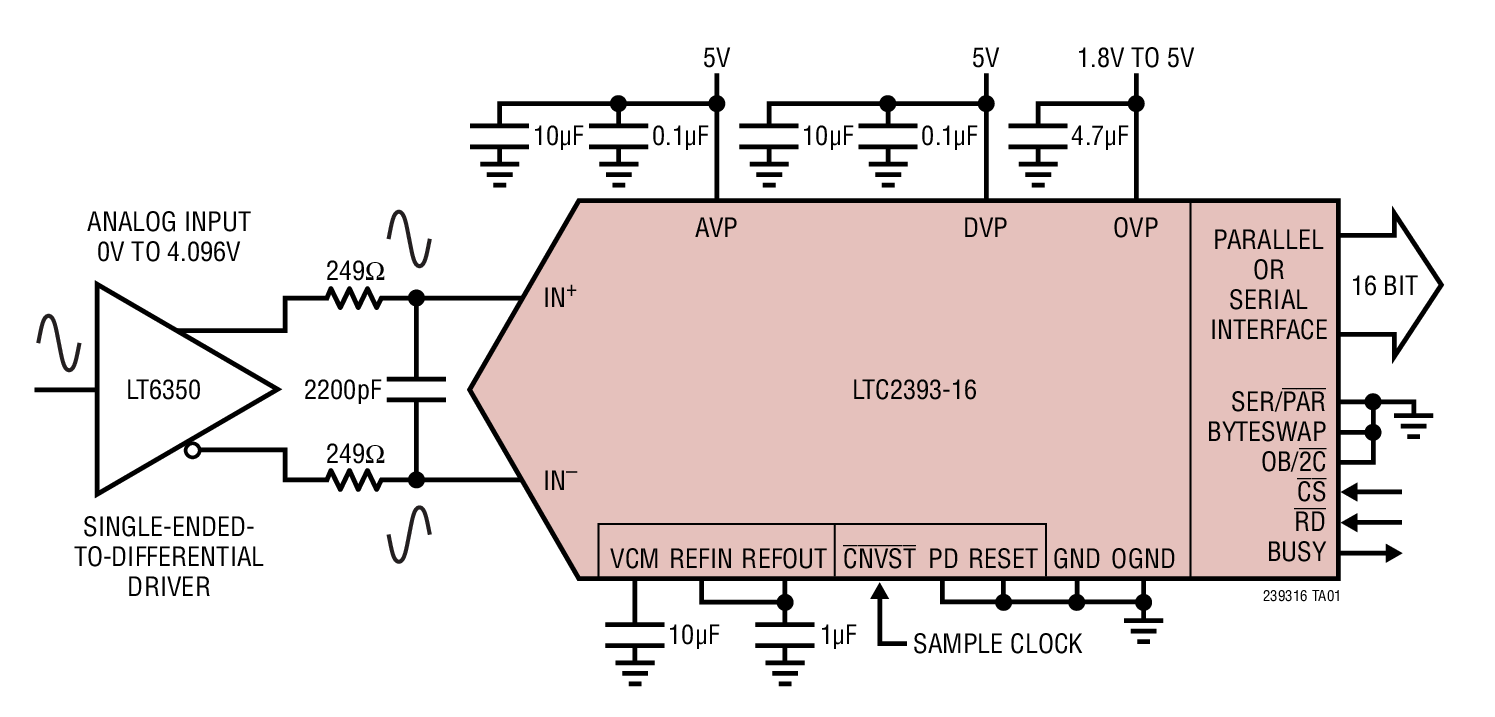

LTC2393-16典型应用图例二
LTC2393-16 - 封装图解：

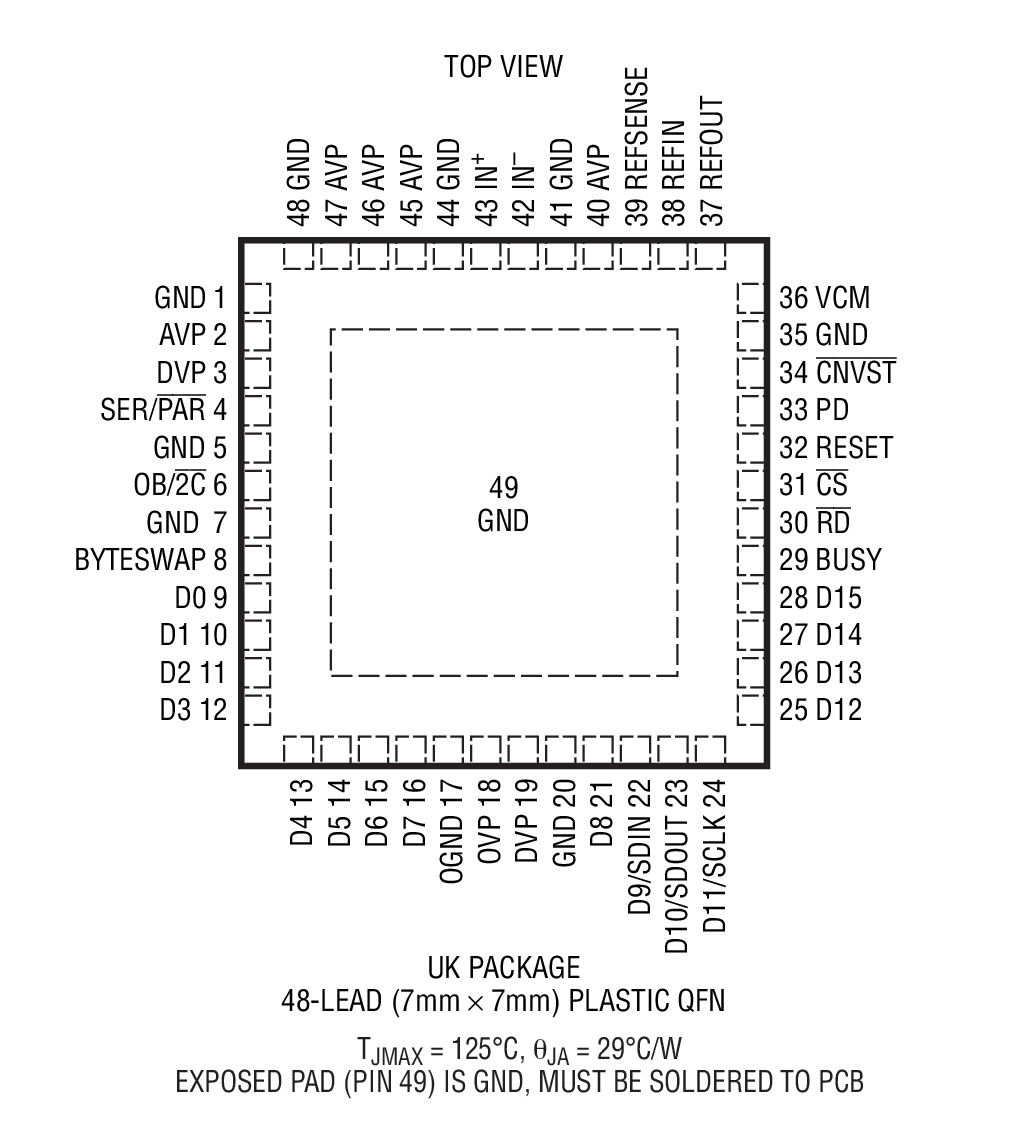

LTC2393-16封装图解一

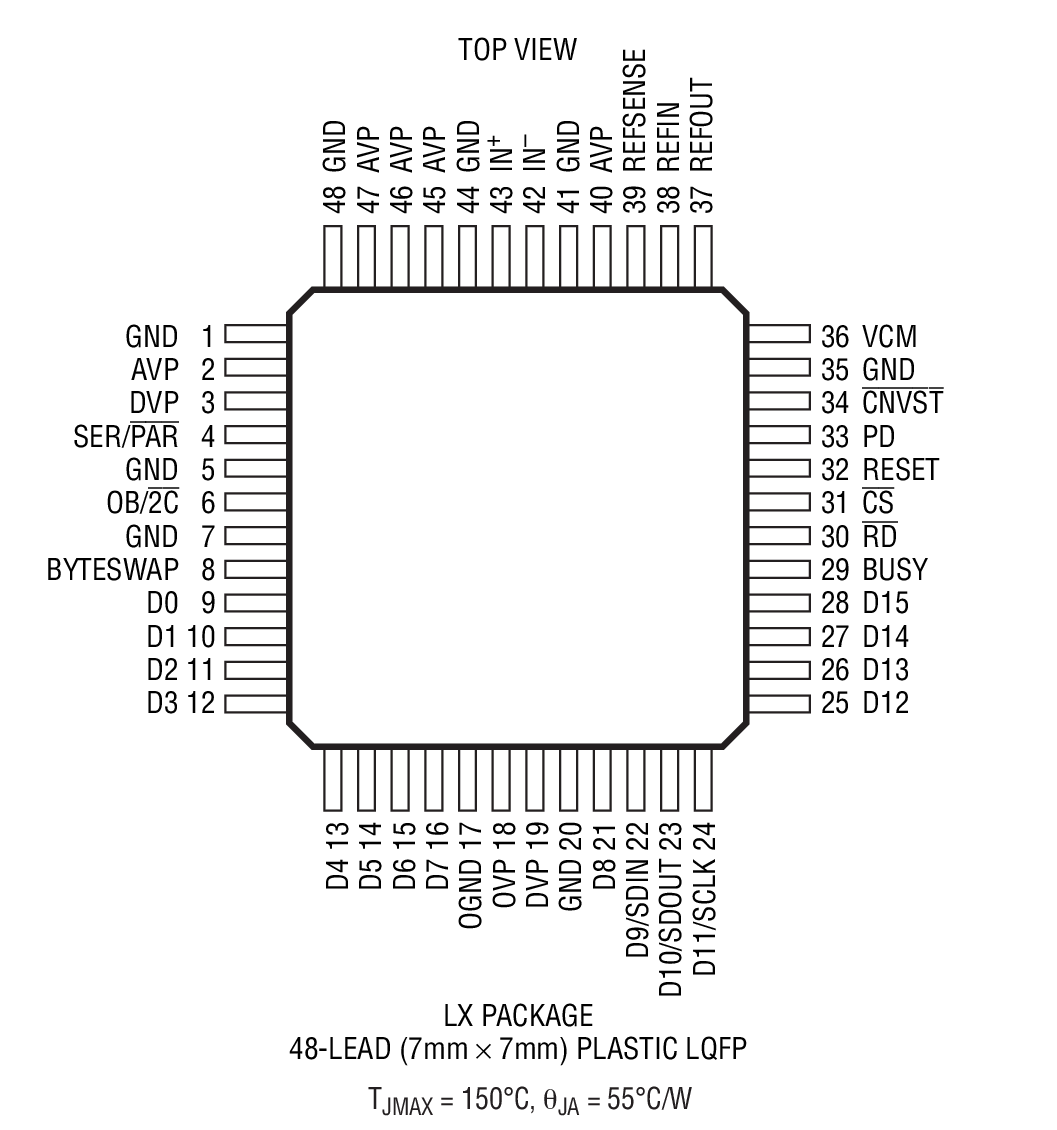

LTC2393-16封装图解二
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2393-16介绍

LTC2393-16 - LTC2393-16是具 94dB SNR 的 16 位、1Msps、SAR ADC

LTC2393-16是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2393-16是LTC2393-16是具 94dB SNR 的 16 位、1Msps、SAR ADC，本站介绍了LTC2393-16的封装应用图解、特点和优点、功能等，并给出了与LTC2393-16相关的LINEAR元器件型号供参考。

LTC2393-16 - LTC2393-16是具 94dB SNR 的 16 位、1Msps、SAR ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2393-16 - 具 94dB SNR 的 16 位、1Msps、SAR ADC

LTC2393-16 - 具 94dB SNR 的 16 位、1Msps、SAR ADC - Linear Technology（凌力尔特）

功能描述

LTC2393-16 是一款低噪声、高速 16 位逐次逼近型寄存器 (SAR) ADC。LTC2393-16 采用单 5V 工作电源，支持一个很大的 ±4.096V 全差分输入范围，因而非常适合于那些要求最大动态范围的高性能应用。LTC2393-16 实现了 ±2LSB INL (最大值)、无漏失码 (在 16 位) 和 94dB SNR (典型值)。

LTC2393-16 内置了一个具 0.5% 保证初始准确度和 ±20ppm/ºC (最大值) 温度系数的精准内部基准。LTC2393-16 在并行和串行接口模式中均实现了 1Msps 的快速吞吐速率 (无周期延迟)，因而使其成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。在 1Msps 吞吐速率下，LTC2393-16仅消耗 140mW。同时，为了进一步地降低待用期间的功率，该器件还提供了打盹和睡眠断电模式。

特点
  • 1Msps 吞吐速率
  • ±2LSB INL (最大值)
  • 保证 16 位，无漏失码
  • 94.2dB SNR (典型值)，在 fIN = 20kHz
  • 保证工作至 125ºC
  • 单 5V 电源
  • 1.8V 至 5V I/O 电压
  • 140mW 功耗
  • ±4.096V 差分输入范围
  • 内部基准 (最大值为 20ppm/ºC)
  • 无流水线延迟，无周期延迟
  • 并行和串行接口
  • 内部转换时钟
  • 48 引脚 7mm x 7mm LQFP 和 QFN 封装
    • 应用
  • 医疗成像
  • 高速数据采集
  • 数字信号处理
  • 工业过程控制
  • 仪表
  • ATE (自动测试设备)
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2393CLX-16#PBF 7x7 LQFP-48 C $29.50 $20.65
    LTC2393CUK-16#PBF 7x7 QFN-48 C $29.50 $20.65
    LTC2393CUK-16#TRPBF 7x7 QFN-48 C $29.60 $20.75
    LTC2393HLX-16#PBF 7x7 LQFP-48 H $40.71 $28.50
    LTC2393ILX-16#PBF 7x7 LQFP-48 I $33.93 $23.75
    LTC2393IUK-16#PBF 7x7 QFN-48 I $33.93 $23.75
    LTC2393IUK-16#TRPBF 7x7 QFN-48 I $34.06 $23.85
