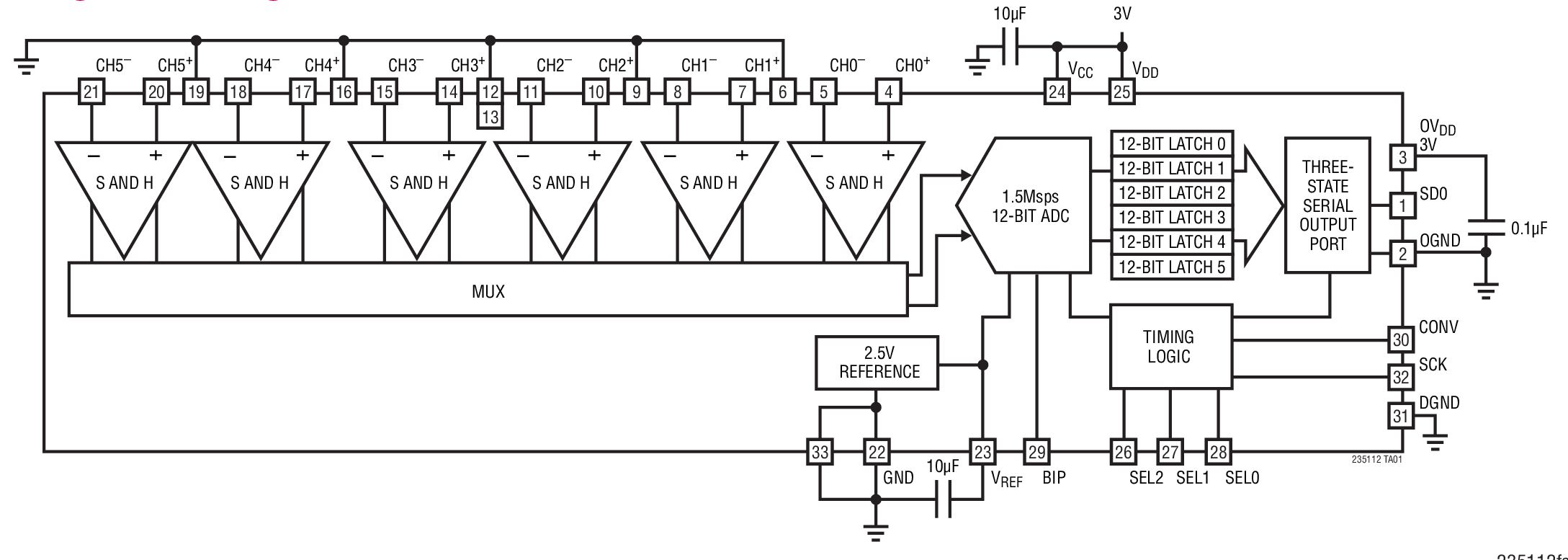

LTC2351-12典型应用图例一
LTC2351-12 - 封装图解：
LTC2351-12封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2351-12介绍

LTC2351-12 - LTC2351-12是具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC

LTC2351-12是LINEAR凌力尔特公司的一款通用型 SAR ADC产品，LTC2351-12是LTC2351-12是具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC，本站介绍了LTC2351-12的封装应用图解、特点和优点、功能等，并给出了与LTC2351-12相关的LINEAR元器件型号供参考。

LTC2351-12 - LTC2351-12是具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC - 通用型 SAR ADC - 航天和严酷环境 - 凌力尔特

LTC2351-12 - 具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC

LTC2351-12 - 具停机功能的 6 通道、12 位、1.5Msps 同时采样 ADC - Linear Technology（凌力尔特）

功能描述

LTC2351-12 是一款 12 位、1.5Msps ADC，具有 6 个同时采样差分输入。该器件仅从单 3V电源吸收 5.5mA 电流，并采用纤巧型 32 引脚 (5mm x 5mm) QFN 封装。一种睡眠停机模式能够进一步把功耗降低至 12μW。低功率与纤巧型封装的组合使 LTC2351-14 成为便携式应用的合适之选。

LTC2351-14 包含 6 个单独的差分输入，在 CONV 信号的上升沿上对这些差分输入进行同时采样。然后，以一个每通道 250ksps 的速率对这 6 个采样输入进行转换。

83dB 的共模抑制使用户能够通过对来自信号源的信号进行差分测量以免除接地环路和共模噪声。

该器件可对 0V 至 2.5V 单极输入进行差分转换，或者，也可对 ±1.25V 双极输入进行差分转换，这取决于 BIP 引脚的状态。只要差分输入范围得以保持，则任何模拟输入都可以拥有轨至轨的摆幅。

可以缩短转换序列，以对少于 6 个通道实施转换，这取决于 SEL2、SEL1 和 SEL0 输入的逻辑状态。

串行接口在 96 个时钟周期中发送 6 个转换结果，以获得与标准串行接口的兼容性。

特点
  • 具有 6 个同时采样差分输入的 1.5Msps ADC
  • 每个通道的吞吐速率为 250ksps
  • 75dB SINAD
  • 低功耗：16.5mW
  • 3V 单电源操作
  • 2.5V 内部带隙基准，可利用外部基准对其取代
  • 三线式 SPI 兼容型串行接口
  • 内部转换操作由 CONV 信号来触发
  • 睡眠 (12μW) 停机模式
  • 打盹 (4.5mW) 停机模式
  • 0V 至 2.5V 单极、或 ±1.25V 双极差分输入范围
  • 83dB 共模抑制
  • 纤巧型 32 引脚 (5mm x 5mm) QFN 封装
    • 应用
  • 多相功率测量
  • 多相电动机控制
  • 数据采集系统
  • 不可间断电源
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2351CUH-12#PBF 5x5 QFN-32 C $8.71 $5.95
    LTC2351CUH-12#TRPBF 5x5 QFN-32 C $6.01
    LTC2351HUH-12#PBF 5x5 QFN-32 H $11.21 $7.85
    LTC2351HUH-12#TRPBF 5x5 QFN-32 H $7.91
    LTC2351IUH-12#PBF 5x5 QFN-32 I $10.46 $7.14
    LTC2351IUH-12#TRPBF 5x5 QFN-32 I $7.20
