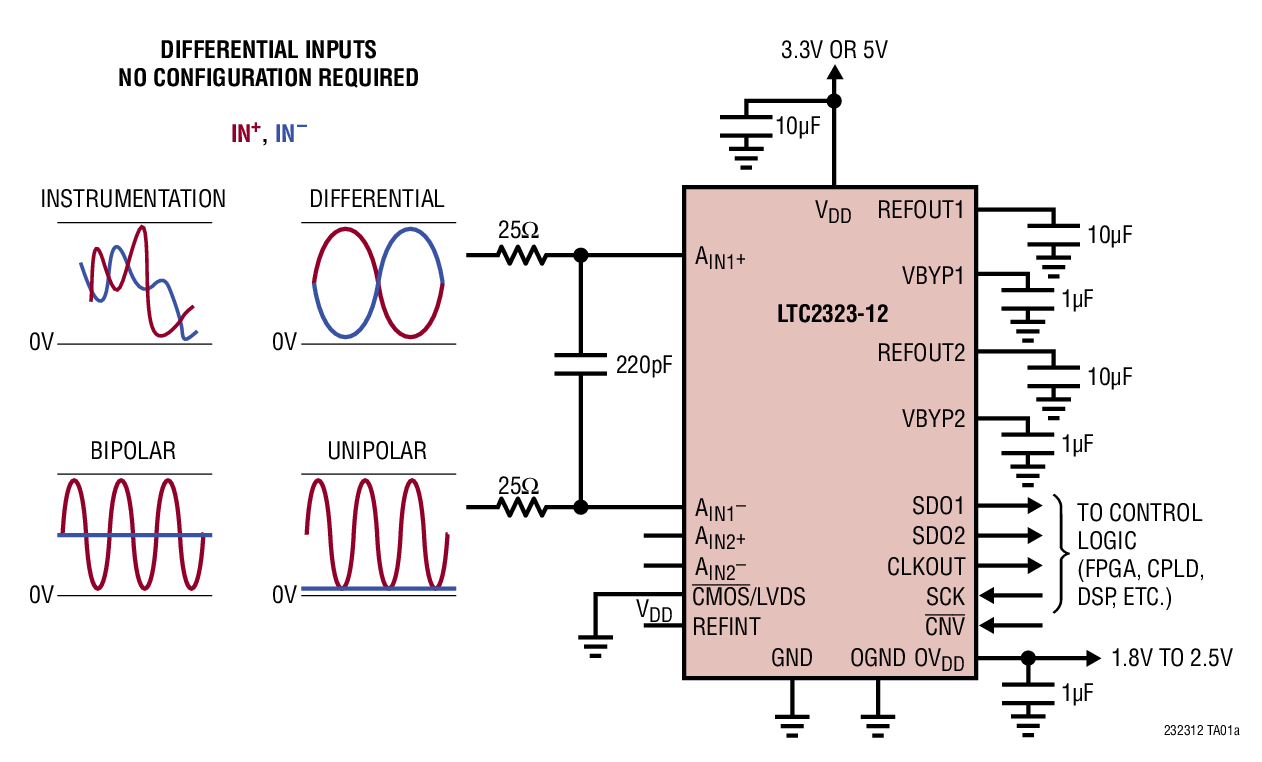

LTC2323-12典型应用图例一

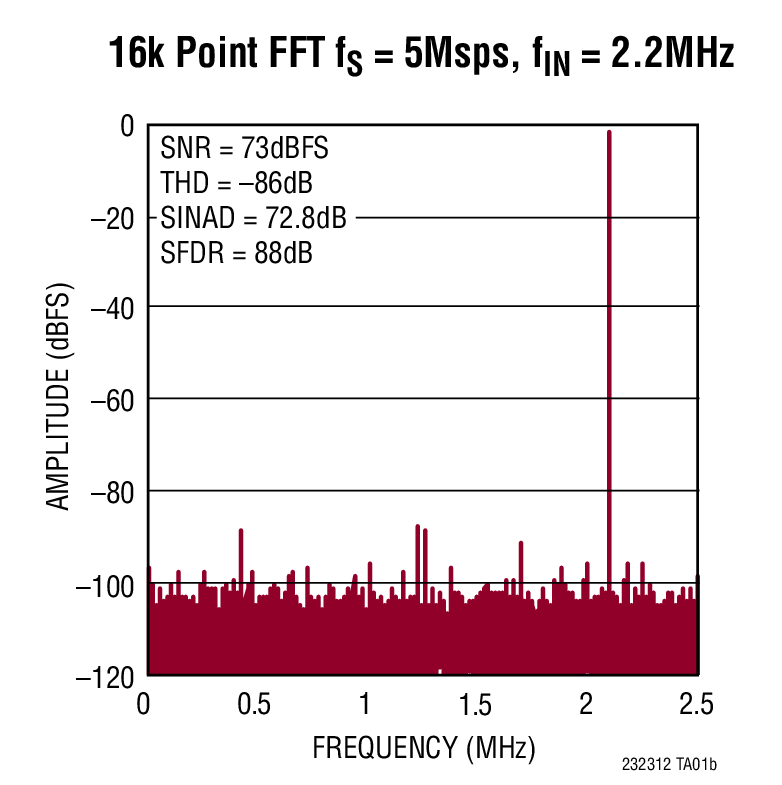

LTC2323-12典型应用图例二
LTC2323-12 - 封装图解：

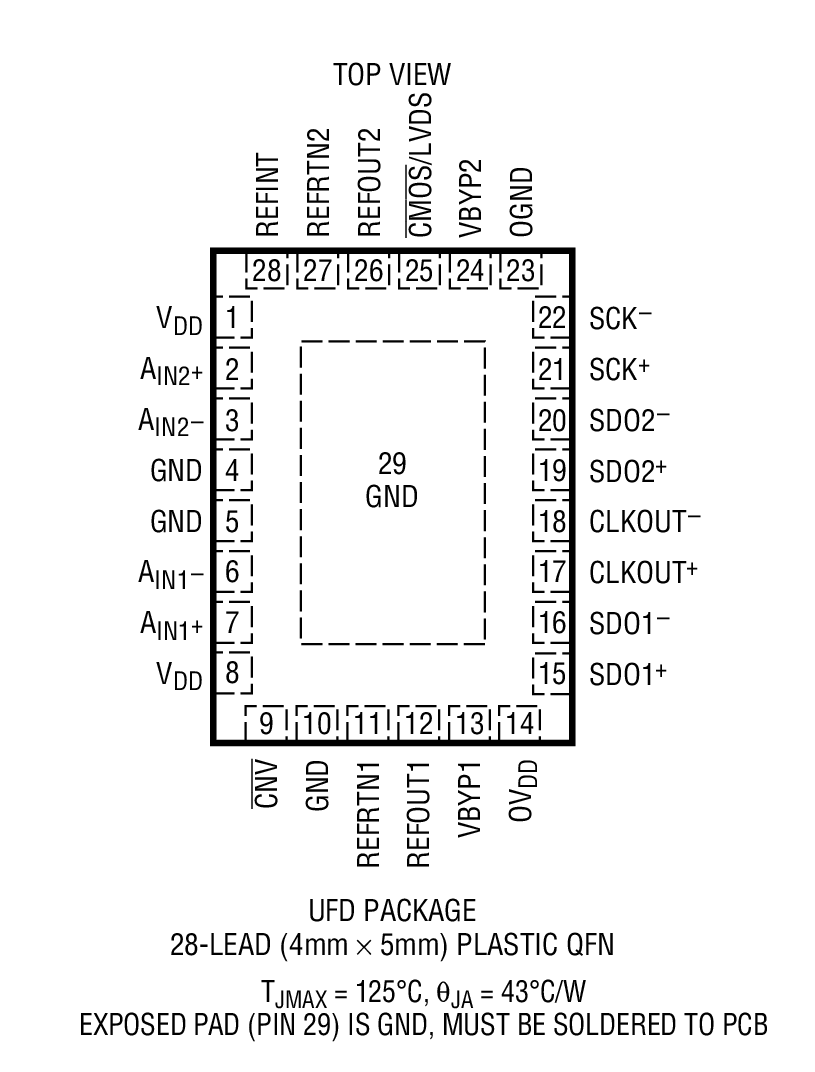

LTC2323-12封装图解一
LINEAR凌力尔特芯片：
承诺原装正品
专营LINEAR凌力尔特，真正优化您的供应链
LINEAR产品 - LTC2323-12介绍

LTC2323-12 - LTC2323-12是具宽输入共模范围的双通道、12 位带符号位、5Msps 差分输入 ADC

LTC2323-12是LINEAR凌力尔特公司的一款高速 ADC产品，LTC2323-12是LTC2323-12是具宽输入共模范围的双通道、12 位带符号位、5Msps 差分输入 ADC，本站介绍了LTC2323-12的封装应用图解、特点和优点、功能等，并给出了与LTC2323-12相关的LINEAR元器件型号供参考。

LTC2323-12 - LTC2323-12是具宽输入共模范围的双通道、12 位带符号位、5Msps 差分输入 ADC - 高速 ADC - 航天和严酷环境 - 凌力尔特

LTC2323-12 - 具宽输入共模范围的双通道、12 位带符号位、5Msps 差分输入 ADC

LTC2323-12 - 具宽输入共模范围的双通道、12 位带符号位、5Msps 差分输入 ADC - Linear Technology（凌力尔特）

功能描述

LTC2323-12 是一款低噪声、高速、双通道 12 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2323-12 采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2323-12 实现了 ±0.5LSB INL (典型值)、无漏失码 (在 12 位) 和 73dB SNR。

LTC2323-12 具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准。另外，LTC2323-12 还具有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。每通道 5Msps 的高吞吐速率和单周期延迟特性使 LTC2323-12 成为众多高速应用的理想选择。LTC2323-12 每个通道仅消耗 38mW 的功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。

特点
  • 5Msps吞吐速率
  • ±0.5LSB INL (典型值)
  • 保证 12 位，无漏失码
  • 8VP-P 差分输入和宽输入共模范围
  • 在 fIN = 2kHz 时的 SNR 典型值为 73dB
  • 在 fIN = 2kHz 时的 THD 典型值为–85dB
  • 保证运作至 125°C
  • 单 3.3V 或 5V 电源
  • 低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 内部基准
  • 1.8V 至 2.5V I/O 电压
  • CMOS 或 LVDS SPI 兼容型串行 I/O
  • 功率耗散：每个通道为 38mW (典型值)
  • 小外形 28 引脚 (4mm x 5mm) QFN 封装
    • 应用
  • 高速数据采集系统
  • 通信
  • 远程数据采集
  • 成像
  • 光网络
  • 汽车
  • 多相电机控制
    • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格（美元）
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC2323CUFD-12#PBF 4x5 QFN-28 C $9.93 $6.95
    LTC2323CUFD-12#TRPBF 4x5 QFN-28 C $9.99 $7.01
    LTC2323HUFD-12#PBF 4x5 QFN-28 H $13.57 $9.50
    LTC2323HUFD-12#TRPBF 4x5 QFN-28 H $13.63 $9.56
    LTC2323IUFD-12#PBF 4x5 QFN-28 I $11.36 $7.95
    LTC2323IUFD-12#TRPBF 4x5 QFN-28 I $11.42 $8.01
